1
PRÉSENTATION ET ASPECTS
GÉNÉRAUX
1.1
GÉNÉRALITÉS
La machine à reproduire les clés modèle MICRO a été conçue en tenant
compte des réglementations de sécurité en vigueur dans la UE.
La sécurité du personnel chargé d'utiliser ce type de machines n'est garantie
qu'à travers un programme de sécurité personnelle minutieusement conçu,
comprenant un programme de maintenance, et le respect des recommanda-
tions et des normes de sécurité mentionnées dans le présent manuel.
Bien que l'installation de la machine ne présente aucune difficulté particu-
lière, il est préférable de ne pas installer, régler ni utiliser la machine sans
avoir préférablement lu le présent manuel.
La machine sort de notre usine prête à l'emploi et ne demande que quelques
opérations d'étalonnage en fonction des outils qui vont être utilisés.
1.2
TRANSPORT ET EMBALLAGE
La machine est livrée dans une boîte en carton aux dimensions suivantes :
Largeur = 380 mm ; Hauteur = 260 mm ; Profondeur = 210 mm.
Poids de la machine (emballage compris) = 7 Kg.
Au cours du désemballage de la machine, veillez à l'inspecter minutieuse-
ment afin de vous assurer qu'elle n'a subi aucun dommage lors du transport.
Si vous décelez une quelconque anomalie, veuillez le communiquer immé-
diatement au transporteur et veillez à ne pas toucher la machine tant que
l'agent du transporteur n'a pas réalisé l'inspection pertinente.
1.3

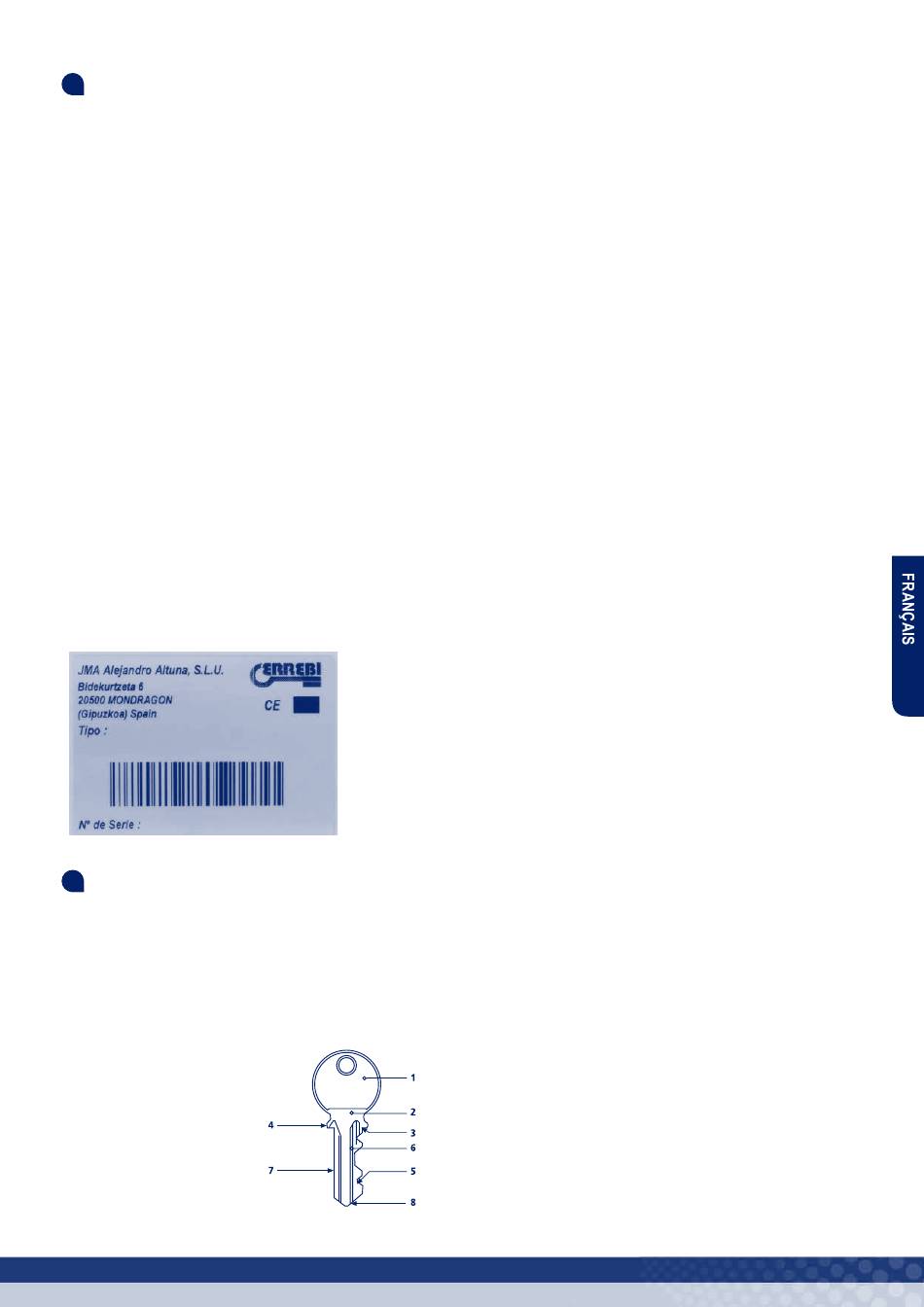

PLAQUE SIGNALÉTIQUE
La machine à reproduire les clés MICRO est pourvue d'une plaque signaléti-
que indiquant le numéro de série ou d'immatriculation de la machine, le nom
et l'adresse du fabricant, le marquage CE, ainsi que l'année de fabrication.
2
CARACTÉRISTIQUES DE LA MACHINE
La machine MICRO est une machine à reproduire les clés aux dimensions
réduites, mais de grande précision pour la reproduction des clés plates des
serrures à cylindre, des véhicules, des clés en croix et spéciales.
2.1
NOMENCLATURE DE LA CLÉ
1.
Tête
2.
Embase
3.
Butée supérieure
4.
Butée inférieure
5.
Denture
6.
Panneton
7.
Dos
8.
Pointe
2.2
PRINCIPAUX ÉLÉMENTS DE LA MACHINE
1 - Fraise
2 - Palpeur
3 - Étau à 4 faces
4 - Poignée pour l'ouverture/serrage de l'étau
5 - Chariot
6 - Levier de commande du chariot
7 - Commande du mouvement du chariot
8 - Manivelle de placement des positionneurs
9 - Commande de réglage de profondeur du palpeur
10 - Brosse
11 - Interrupteur de mise en marche
Voir la figure 1
2.3
DONNÉES TECHNIQUES
Alimentation électrique : 230V – 50/60Hz (optionnel : 120V – 50/60Hz)
Moteur : 230VDC – 150W (optionnel : 120VDC – 150W)
Fraise : Acier rapide supérieur (HSS) ; Ø63x5 (ouverture :Ø16)
Vitesse fraise : 2 800 tr/min
Étaux : En acier, avec 4 faces de blocage
Déplacement du chariot : Sur coussinets
Course utile (longueur maximale de chiffrage) : 53 mm
Dimensions : Largeur : 266 mm ; Hauteur : 215 mm ; Profondeur : 165 mm
Poids : 6,5 Kg
2.4
COMPOSANTS ET PARTIES
FONCTIONNELLES
2.4.1
ACCESSOIRES
1 - Clés de réglage latéral et de profondeur
2 - Cales butée pointe de clés
3 - Cales butée pointe avec renfoncement pour clés cruciformes
Ø
4 - Tiges de
1,70
Ø
5 - Tiges de
1,20
6 - Tige pour le changement de la fraise ou de la brosse
7 - Jeu de clés Allen (2, 3 et 5)
8 - Outil de fixation de la machine
Voir la figure 2
2.4.2
FIXATION DE LA MACHINE SUR LA TABLE
Parmi les accessoires figure un outil pour vous permettre de fixer la machine
à reproduire les clés sur la table de travail. Pour ce faire, procédez comme
suit :
1) Éteignez la machine et débranchez le câble d'alimentation.
2) Basculez délicatement la machine vers l'arrière.
3) Fixez l'outil (E) sur la machine à l'aide des 2 vis (U) fournies avec les
accessoires.
4) Replacez la machine sur la surface de travail et fixez-la à la table par les
fentes à l'extrémité de l'outil.
Voir la figure 3
2.4.3
CIRCUIT ÉLECTRIQUE
Les principaux éléments du circuit électrique sont les suivants :
1. Prise de courant générale
2. Interrupteur de mise en marche
3. Pont redresseur
4. Moteur
5. Disjoncteur
Voir la figure 4
23
