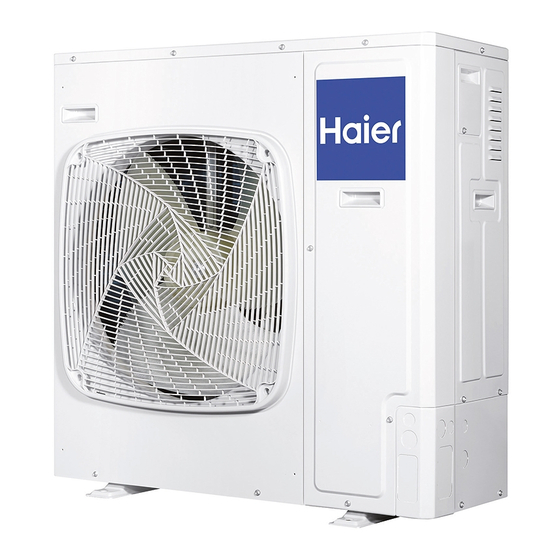

Haier 1U125S2SN1FA Installationsanleitung
Vorschau ausblenden
Andere Handbücher für 1U125S2SN1FA:
- Installationsanleitung (160 Seiten) ,
- Installationsanleitung (26 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
INSTALLATIONSANLEITUNG FÜR
SPLIT SYSTEM KLIMAANLAGE
y Dieses Gerät darf nur von qualifiziertem Personal installiert, repariert oder gewartet werden.
Bitte lesen Sie dieses Handbuch vor der Installation sorgfältig durch. Dieses Gerät ist mit
R32 gefüllt.
Bewahren Sie dieses Handbuch für zukünftiges Nachschlagen auf.
Ursprüngliche Anweisungen
1U105S2SS1FA
1U125S2SN1FA
1U125S2SN1FB
1U140S2SP1FA
1U140S2SP1FB
Inhalt
Begriffsbestimmungen ................................. 6
Sicherheitsaspekte ...................................... 6
Vor der Installation ....................................... 8
Installationsort auswählen ........................... 9
der Installation ............................................11
Kältemittelleitungsgröße und
zulässige Rohrlänge .................................. 12
Kältemittelleitungen ................................... 15
Vakuumtrocknung ...................................... 17
Kältemittel einfüllen ................................... 18
Elektrische Verdrahtungsarbeiten .............. 19
Testbetrieb 21
verschrotten ............................................... 25
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Haier 1U125S2SN1FA
Inhaltszusammenfassung für Haier 1U125S2SN1FA
-
Seite 1: Inhaltsverzeichnis
Installationsort auswählen ......9 Vorsichtsmaßnahmen bei der Installation ..........11 Kältemittelleitungsgröße und zulässige Rohrlänge ........12 Kältemittelleitungen ........15 Dichtheitsprüfung und Vakuumtrocknung ........17 1U125S2SN1FA Kältemittel einfüllen ........18 Elektrische Verdrahtungsarbeiten ....19 1U125S2SN1FB Testbetrieb 21 Die Klimaanlage bewegen und verschrotten ..........25 1U140S2SP1FA 1U140S2SP1FB y Dieses Gerät darf nur von qualifiziertem Personal installiert, repariert oder gewartet werden. - Seite 3 Haier Industriepark, Qianwangangstraße, Öko-Tech Entwicklungszone, Qingdao 266555, Shandong, V.R.C KONFORMITÄT MIT DEN EUROPÄISCHEN WICHTIGE INFORMATIONEN ZUR VERWENDUNG VORSCHRIFTEN FÜR DIE MODELLE DES VERWENDETEN KÄLTEMITTELS Enthält fluorierte Treibhausgase, die Alle Produkte entsprechen den folgenden europäischen unter das Kyoto-Protokoll fallen Bestimmungen: -Niederspannungsrichtlinie -Elektromagnetische Konformität...
- Seite 4 Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Die Klimaanlage kann nicht zufällig entsorgt oder verschrottet werden. Wenden Sie sich bei Bedarf an den Kundendienst von Haier, um die richtigen Entsorgungsmethoden zu erhalten. Wiederverwendbare mechanische Anschlüsse und Bördelverbindungen sind im Innenbereich nicht zulässig.
- Seite 5 WARNUNG Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefahr zu vermeiden. Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnisse gedacht, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angewiesen, wie das Gerät benutzt wird.
-
Seite 6: Definitionen
WARNUNG Ausrüstung, die gemäß den Anweisungen in dieser Anleitung Weist auf eine möglicherweise gefährliche Situation installiert werden muss, aber nicht von Haier geliefert wird. hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird. Sicherheitsaspekte VORSICHT Weist auf eine potenziell gefährliche Situation hin, die... - Seite 7 „ Stellen Sie sicher, dass alle Kabel sicher sind, verwenden GEFAHR: BERÜHREN SIE NICHT PIPING Sie die angegebenen Kabel und stellen Sie sicher, dass UND INTERNE TEILE keine äußeren Kräfte auf die Anschlussklemmen oder Kabel wirken. Berühren Sie Kältemittelleitungen, Wasserleitungen „...
-
Seite 8: Vor Der Installation
„ Wo ätzendes Gas wie schwefliges saures Gas entsteht. HINWEIS: Isolationswiderstand des Kompressors Durch Korrosion von Kupferrohren oder gelöteten Teilen Wenn Kältemittel im Kompressor sich nach dem Einbau kann Kältemittel austreten. ansammelt, kann der Isolationswiderstand sinken, aber „ Wo gibt es Maschinen, die elektromagnetische Wellen wenn es mindestens 1 ist, kann die Maschine nicht aussenden. -
Seite 9: Zubehören
Zubehören bei denen viel Staub erzeugt wird, muss das Gerät abgedeckt werden. Prüfen Sie, ob das folgende Zubehör im Lieferumfang enthalten - Stellen Sie keine Gegenstände oder Geräte auf die ist: Die Position des Zubehörs finden Sie in der Abbildung Einheit (obere Platte). -
Seite 10: Allgemeines
Allgemeines „ Bei Seeküstenanwendungen sollten Sie das Gerät vor direkter Meeresbrise schützen, indem Sie das Gerät hinter einer Struktur (z. B. einem Gebäude) oder einer 1,5-fach höheren Schutzwand als das Gerät installieren, sodass 700 mm Abstand zwischen Wand und Gerät verbleiben Luftzirkulation. Wenden Sie sich an einen Installationsexperten, um Korrosionsschutzmaßnahmen zu ergreifen, beispielsweise Salzgehalt am Wärmetauscher zu entfernen und ein Rostschutzmittel häufiger als einmal pro Jahr aufzubringen. -
Seite 11: Vorsichtsmaßnahmen Bei Der Installation
5. Vorsichtsmaßnahmen bei der Installation HINWEIS Wenn die Abflusslöcher des Außengeräts durch einen Montagesockel oder eine Bodenfläche abgedeckt sind, heben Sie das Gerät an, um einen Freiraum von mehr als 130 mm unter dem Außengerät zu schaffen. A Beinabstand1 B Beinabstand2 C Vorderer Grill (Luftaustrittsseite) D Ablaufloch E Bodenrahmen... -
Seite 12: Ablaufrohr Entsorgung
„ Positionieren Sie die Einheiten hinsichtlich des Wenn Barrieren über der Einheit vorhanden sind erforderlichen Luftauslassraums unter Berücksichtigung des Platzbedarfs für die Kältemittelleitung vor Ort. Wenden Sie sich an Ihren Händler, wenn die Arbeitsbedingungen nicht mit denen in den Zeichnungen übereinstimmen. 5.3. -
Seite 13: Notwendige Werkzeuge Und Materialien
6.1. Notwendige Werkzeuge und Materialien Bereiten Sie die folgenden Werkzeuge und Materialien vor, die für die Installation und Wartung des Geräts erforderlich sind. Notwendige Werkzeuge für den Einsatz mit R410A/R32 (Anpassungsfähigkeit von Werkzeugen, die für R22 und R407C verwendet werden). 1. -
Seite 14: Arten Von Kupferrohren (Referenz)
6.2. Rohrleitungsmaterialien Arten von Kupferrohren (Referenz) Maximaler Betriebsdruck Anwendbare Kältemittel 3.4MPa R22, R407C 4.15MPa R410A 4.3MPa y Verwenden Sie Rohre, die den örtlichen Normen entsprechen. Radiale Dicke der Rohrleitungsmaterial Verwenden Sie Rohre aus mit Phosphor desoxidiertem Kupfer. Da der Betriebsdruck der Einheiten, die R410A verwenden, höher ist als die der Einheiten, die mit R22 verwendet werden, verwenden Sie Rohre mit mindestens der in der nachstehenden Tabelle angegebenen radialen Dicke. -
Seite 15: Kältemittelleitungen
• In der Historie der auszutauschenden Einheit ist kein Flüssigkeits- 1U105S2SS1FA Kompressorausfall aufgetreten. Ø 9.52mm flammende leitung 1U125S2SN1FA/B • Ein korrekter Abpumpvorgang kann ausgeführt werden: Verbindung 1U140S2SP1FA/B Gasleitung Ø 15.88mm - Lassen Sie das Gerät 30 Minuten lang ununterbrochen im Kühlmodus laufen. -
Seite 16: Vorsichtsmaßnahmen Für Kältemittelleitungen
Vorsichtsmaßnahmen für Kältemittelleitungen D: Abwärts E: Netzkabel Außen- und Innenanschlusskabel „ Verdrehen oder Quetschen der Rohrleitungen nicht. „ Stellen Sie sicher, dass sich kein Staub in die Rohrleitungen „ Das Ausschneiden der beiden Schlitze ermöglicht den einmischt. Einbau wie in der Abbildung „Feldrohre in 4 Richtungen“ „... -
Seite 17: Dichtheitsprüfung Und Vakuumtrocknung
„ Wenn das Außengerät oberhalb des Innengeräts installiert HINWEIS wird, kann Folgendes auftreten: Das kondensierte Wasser am Absperrventil kann zur „ Spülen Sie die Luft nicht mit Kältemitteln ab. Inneneinheit gelangen. Um dies zu vermeiden, decken Sie Verwenden Sie eine Vakuumpumpe, um die das Absperrventil bitte mit Dichtungsmaterial ab. -
Seite 18: Kältemittel Einfüllen
„ Diese Einheit erfordert ein zusätzliches Einfüllen von INFORMATIONEN Kältemittel entsprechend der Länge der Kältemittelleitungen, die am Standort angeschlossen sind. Nach dem Öffnen des Absperrventils kann es „ Stellen Sie sicher, dass das Kältemittel in flüssigem vorkommen, dass der Druck in der Kältemittelleitung Zustand in die Flüssigkeitsleitung gefüllt wird. -
Seite 19: Anweisung Für Hinzufügen Des Öls
Verlegen der Rohrleitungen ausgeführt, wird der Kompressor beschädigt.) 1U105S2SS1FA 1.5 1.5 1.95 2.4 10.1. Vorsichtsmaßnahmen bei elektrischen 1U125S2SN1FA/B 2.0 2.0 2.0 2.45 2.9 Verdrahtungsarbeiten 1U140S2SN1FA/B 2.9 2.9 2.9 3.35 3.8 4.25 4.7 5.15 „ Wenn das Gerät gewartet werden muss, muss das Kältemittelsystem geöffnet werden. - Seite 20 1U105S2SS1FA, Öffnen des Fehlerstromschutzschalters zu vermeiden. Stromkabel: H05RN-F 3G 4.0mm „ Da dieses Gerät mit einem Wechselrichter ausgestattet 1U125S2SN1FA, 1U140S2SP1FA ist, verschlechtert die Installation eines Kondensators mit Stromkabel: H05RN-F 3G 6.0mm Phasenschub nicht nur den Effekt der Verbesserung des Innen- und Außenanschlusskabel: H05RN-F 4G 2.5mm Leistungsfaktors, sondern kann auch zu ungewöhnlichen...
-
Seite 21: S Pezifikationen Für Standard-Verdrahtungskomponenten
„ Verwenden Sie den richtigen Schraubendreher, um die Kältemittellei- „ Ist die Größe der Rohrleitungen Anschlussschrauben festzuziehen. Kleine Schraubendreher tungen angemessen? können den Schraubenkopf beschädigen und ein „ Ist das Isolationsmaterial für die angemessenes Anziehen verhindern. Rohrleitung sicher befestigt? „ Wenn Sie die Klemmenschrauben zu fest anziehen, können Sind sowohl die Flüssigkeits- als auch die die Schrauben beschädigt werden. -
Seite 22: Vor Dem Installieren (Umzug) Des Geräts Oder Vor Elektrischen Arbeiten
11.3 Vor dem Installieren (Umzug) des Geräts oder vor elektrischen Arbeiten VORSICHT Erden Sie das Gerät. Sprühen Sie kein Wasser auf die Klimaanlagen oder tauchen Sie die Klimaanlagen nicht in Wasser. Verbinden Sie die Erdung des Geräts nicht mit Gasleitungen, Wasserleitungen, Blitzableitern oder Erdungsklemmen von Telefonen. -
Seite 23: Fehlerdiagnose
11.4. Fehlerdiagnose AUSSENEINHEIT FEHLERSUCHE Fehler- Fehlerbeschreibung Diagnose und Analyse. Anmerkung code EEPROM-Klammer beschädigt oder falsche Daten oder Nicht wiederauf- EEPROM-Fehlfunktion zugehörige Schaltung beschädigt. nehmbar PIM-Hardware (Energie Intelligent Eingangsüberstrom ist von der PIM-Hardware erkannt Wiederaufnehmbar Modul) über Strom worden. Kompressor Überstrom während Überstrom während der Verzögerungsphase des Nicht wiederauf- der Verzögerung... - Seite 24 Fehler- Fehlerbeschreibung Diagnose und Analyse. Anmerkung code Bei Innentemperatur der Rohrleitung Tm von über 63°C Innentemperatur der Rohrleitung Wiederaufnehm- wird Fehler innerhalb von 3 Minuten behoben, wenn die zu hoher Schutz Temperatur darunter sinkt 52°C. Innenrohrtemperatur zu niedrig, Außengerät stoppt, um Innenrohrsensor-Temperatur zu eine Vereisung des Innenwärmetauschers zu verhindern Wiederaufnehm-...
-
Seite 25: Bewegen Und Verschrotten Sie Die Klimaanlage
12. Bewegen und verschrotten Sie die Klimaanlage y Wenden Sie sich zum Umbauen und Zerlegen der Klimaanlage an Ihren Fachhändler, um technische Unterstützung zu erhalten. y Im Zusammensetzungsmaterial der Konditionierung beträgt der Gehalt an Blei, Quecksilber, sechswertigem Chrom, polybromierten Biphenylen und polybromierten Diphenylethern nicht mehr als 0,1% (Massenanteil) und Cadmium nicht mehr als 0,01% (Massenanteil). - Seite 26 Qingdao Haier Klimaanlage Elektronik GmbHGmbH Adresse: Haier Industriepark, Qianwangang Straße, Öko-Tech-Entwicklungszone, Qingdao266555, Shandong, P.R. Kontakte: TEL +86-532-88936943; FAX + 86-532-8893-6999 Website: www.haier.com...
