5. Sensorposition und Systemkonfi guration
Der 8250 Level Transmitter muss mit dem folgenden System Konfi guration programmiert werden.
1. Startpunkt der Füllstandsmessung bestimmen. Dies ist der Nullbezugspunkt (Z).
Zur Auswahl der besten Option siehe Abbildungen für den jeweiligen Sensortyp.
2. Befestigungspunkt des Sensors bestimmen. Dies ist
Informationen zum optimalen Befestigungspunkt des Sensors dem Sensorhandbuch entnehmen.
3. Den Abstand zwischen Z und S
4. Den Offset-Wert im Menü CALIBRATE eingeben.
Nullbezugspunkt: Z (ero)
Defi nition:
Der Punkt im Tank, bei dem der 8250 Null (0 Meter, 0 Liter
usw.) anzeigen soll.
•
Wenn Z unterhalb der Oberfl äche der Flüssigkeit ist, zeigt
der 8250 eine positive Füllstandsmessung an.
•
Wenn Z oberhalb der Oberfl äche der Flüssigkeit ist, zeigt
der 8250 eine negative Füllstandsmessung an.
Sensorpositionspunkt: S
Loc
Defi nition:
Der Punkt am Füllstandssensor, an dem gemessen wird.
•
Druck-Füllstandssensoren messen von der Mittellinie des
Sensors.
Offset: O (ffset)
Defi nition:
Der Abstand vom Nullbezugspunkt (Z) zum Sensor-
positionspunkt (S
).
loc
•
Einen positiven Wert im Menü CALIBRATE eingeben,
wenn sich der Sensor oberhalb von Z (Nullbezugspunkt)
befi ndet.
•
Einen negativen Wert im Menü CALIBRATE eingeben,
wenn sich der Sensor unterhalb von Z (Nullbezugspunkt)
befi ndet.
•
0 (Null) im Menü CALIBRATE eingeben, wenn sich der
Sensor bei Z (Nullbezugspunkt) befi ndet.
Füllstand: L
Defi nition:
•
Der Abstand vom Nullbezugspunkt „Z" zur Oberfl äche der
Flüssigkeit; der vom Transmitter anzuzeigende Wert.
4
S
.
Loc
O(ffset)
messen. Dies ist
Loc
.
Z
Bei den meisten Tanks
kann als Nullbezugspunkt
eine beliebige Höhe im
Tank angegeben werden.

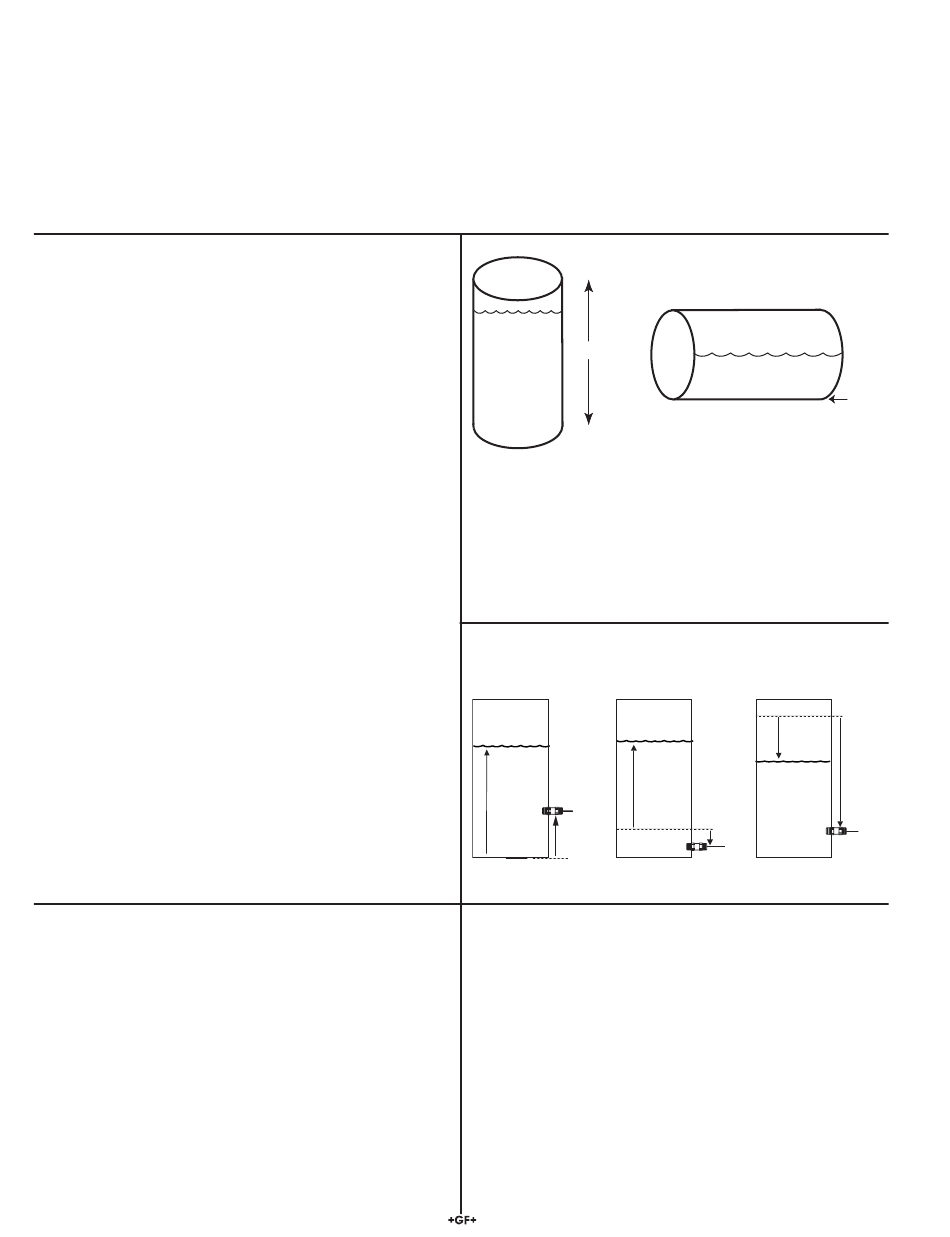

2450 Drucksensor - Position und Offset
L > 0
S
Loc
O(ffset) > 0
Z
(ero)
Nur bei horizontalen Zylindern
MUSS der Nullbezugspunkt der
niedrigste Punkt im Tank sein.
L<0
L > 0
Z
(ero)
O(ffset) < 0
S
Loc
Signet 8250-3 Zweikanal Füllstandstransmitter
Z
Z
(ero)
O(ffset) < 0
S
Loc
