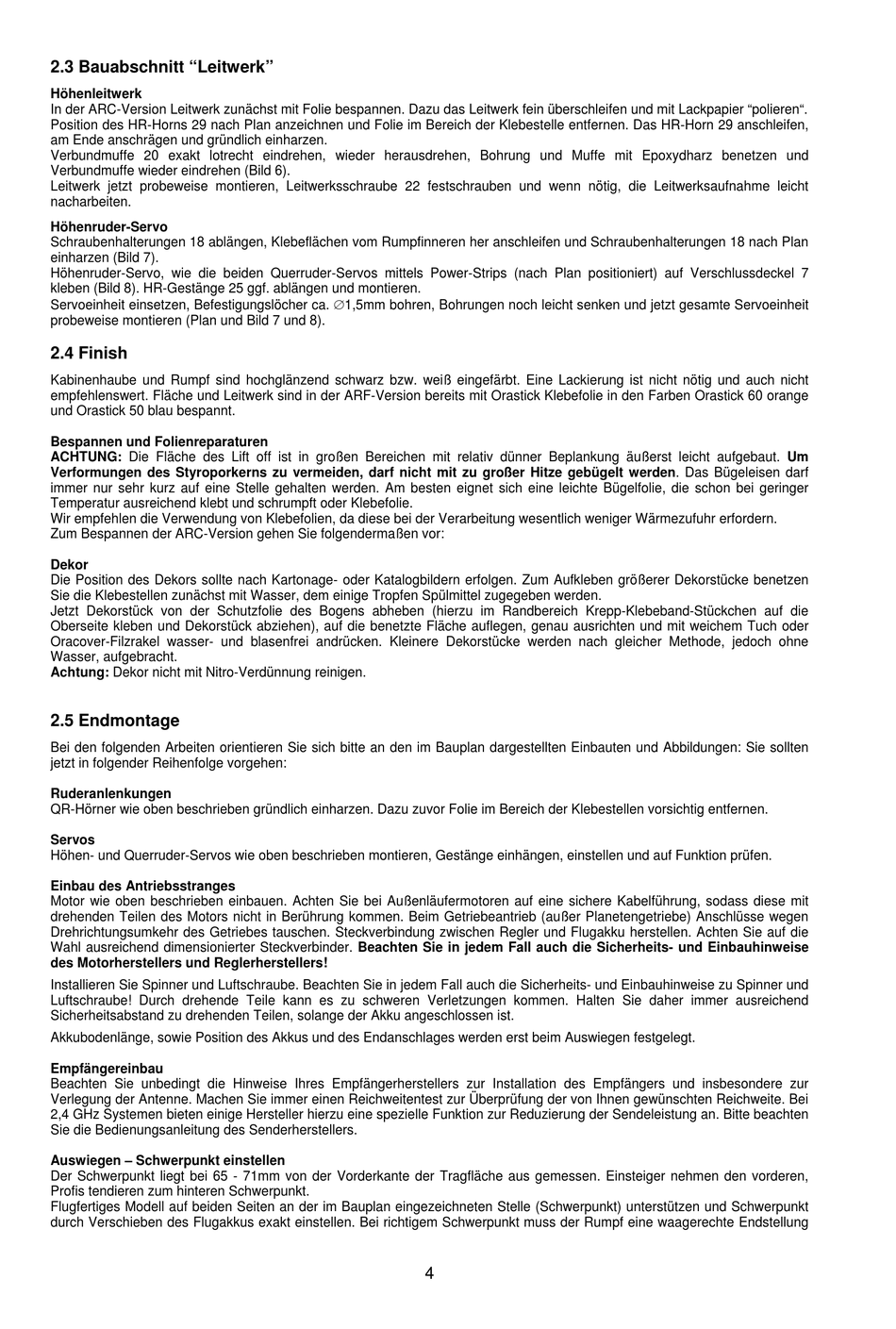

2.3 Bauabschnitt "Leitwerk"

Höhenleitwerk
In der ARC-Version Leitwerk zunächst mit Folie bespannen. Dazu das Leitwerk fein überschleifen und mit Lackpapier "polieren".
Position des HR-Horns 29 nach Plan anzeichnen und Folie im Bereich der Klebestelle entfernen. Das HR-Horn 29 anschleifen,
am Ende anschrägen und gründlich einharzen.
Verbundmuffe 20 exakt lotrecht eindrehen, wieder herausdrehen, Bohrung und Muffe mit Epoxydharz benetzen und
Verbundmuffe wieder eindrehen (Bild 6).
Leitwerk jetzt probeweise montieren, Leitwerksschraube 22 festschrauben und wenn nötig, die Leitwerksaufnahme leicht
nacharbeiten.
Höhenruder-Servo
Schraubenhalterungen 18 ablängen, Klebeflächen vom Rumpfinneren her anschleifen und Schraubenhalterungen 18 nach Plan
einharzen (Bild 7).
Höhenruder-Servo, wie die beiden Querruder-Servos mittels Power-Strips (nach Plan positioniert) auf Verschlussdeckel 7
kleben (Bild 8). HR-Gestänge 25 ggf. ablängen und montieren.
Servoeinheit einsetzen, Befestigungslöcher ca. 1,5mm bohren, Bohrungen noch leicht senken und jetzt gesamte Servoeinheit
probeweise montieren (Plan und Bild 7 und 8).

2.4 Finish

Kabinenhaube und Rumpf sind hochglänzend schwarz bzw. weiß eingefärbt. Eine Lackierung ist nicht nötig und auch nicht
empfehlenswert. Fläche und Leitwerk sind in der ARF-Version bereits mit Orastick Klebefolie in den Farben Orastick 60 orange
und Orastick 50 blau bespannt.
Bespannen und Folienreparaturen
ACHTUNG: Die Fläche des Lift off ist in großen Bereichen mit relativ dünner Beplankung äußerst leicht aufgebaut. Um
Verformungen des Styroporkerns zu vermeiden, darf nicht mit zu großer Hitze gebügelt werden. Das Bügeleisen darf
immer nur sehr kurz auf eine Stelle gehalten werden. Am besten eignet sich eine leichte Bügelfolie, die schon bei geringer
Temperatur ausreichend klebt und schrumpft oder Klebefolie.
Wir empfehlen die Verwendung von Klebefolien, da diese bei der Verarbeitung wesentlich weniger Wärmezufuhr erfordern.
Zum Bespannen der ARC-Version gehen Sie folgendermaßen vor:
Dekor
Die Position des Dekors sollte nach Kartonage- oder Katalogbildern erfolgen. Zum Aufkleben größerer Dekorstücke benetzen
Sie die Klebestellen zunächst mit Wasser, dem einige Tropfen Spülmittel zugegeben werden.
Jetzt Dekorstück von der Schutzfolie des Bogens abheben (hierzu im Randbereich Krepp-Klebeband-Stückchen auf die
Oberseite kleben und Dekorstück abziehen), auf die benetzte Fläche auflegen, genau ausrichten und mit weichem Tuch oder
Oracover-Filzrakel wasser- und blasenfrei andrücken. Kleinere Dekorstücke werden nach gleicher Methode, jedoch ohne
Wasser, aufgebracht.
Achtung: Dekor nicht mit Nitro-Verdünnung reinigen.

2.5 Endmontage

Bei den folgenden Arbeiten orientieren Sie sich bitte an den im Bauplan dargestellten Einbauten und Abbildungen: Sie sollten
jetzt in folgender Reihenfolge vorgehen:
Ruderanlenkungen
QR-Hörner wie oben beschrieben gründlich einharzen. Dazu zuvor Folie im Bereich der Klebestellen vorsichtig entfernen.
Servos
Höhen- und Querruder-Servos wie oben beschrieben montieren, Gestänge einhängen, einstellen und auf Funktion prüfen.
Einbau des Antriebsstranges
Motor wie oben beschrieben einbauen. Achten Sie bei Außenläufermotoren auf eine sichere Kabelführung, sodass diese mit
drehenden Teilen des Motors nicht in Berührung kommen. Beim Getriebeantrieb (außer Planetengetriebe) Anschlüsse wegen
Drehrichtungsumkehr des Getriebes tauschen. Steckverbindung zwischen Regler und Flugakku herstellen. Achten Sie auf die
Wahl ausreichend dimensionierter Steckverbinder. Beachten Sie in jedem Fall auch die Sicherheits- und Einbauhinweise
des Motorherstellers und Reglerherstellers!
Installieren Sie Spinner und Luftschraube. Beachten Sie in jedem Fall auch die Sicherheits- und Einbauhinweise zu Spinner und
Luftschraube! Durch drehende Teile kann es zu schweren Verletzungen kommen. Halten Sie daher immer ausreichend
Sicherheitsabstand zu drehenden Teilen, solange der Akku angeschlossen ist.
Akkubodenlänge, sowie Position des Akkus und des Endanschlages werden erst beim Auswiegen festgelegt.
Empfängereinbau
Beachten Sie unbedingt die Hinweise Ihres Empfängerherstellers zur Installation des Empfängers und insbesondere zur
Verlegung der Antenne. Machen Sie immer einen Reichweitentest zur Überprüfung der von Ihnen gewünschten Reichweite. Bei
2,4 GHz Systemen bieten einige Hersteller hierzu eine spezielle Funktion zur Reduzierung der Sendeleistung an. Bitte beachten
Sie die Bedienungsanleitung des Senderherstellers.
Auswiegen – Schwerpunkt einstellen
Der Schwerpunkt liegt bei 65 - 71mm von der Vorderkante der Tragfläche aus gemessen. Einsteiger nehmen den vorderen,
Profis tendieren zum hinteren Schwerpunkt.
Flugfertiges Modell auf beiden Seiten an der im Bauplan eingezeichneten Stelle (Schwerpunkt) unterstützen und Schwerpunkt
durch Verschieben des Flugakkus exakt einstellen. Bei richtigem Schwerpunkt muss der Rumpf eine waagerechte Endstellung
