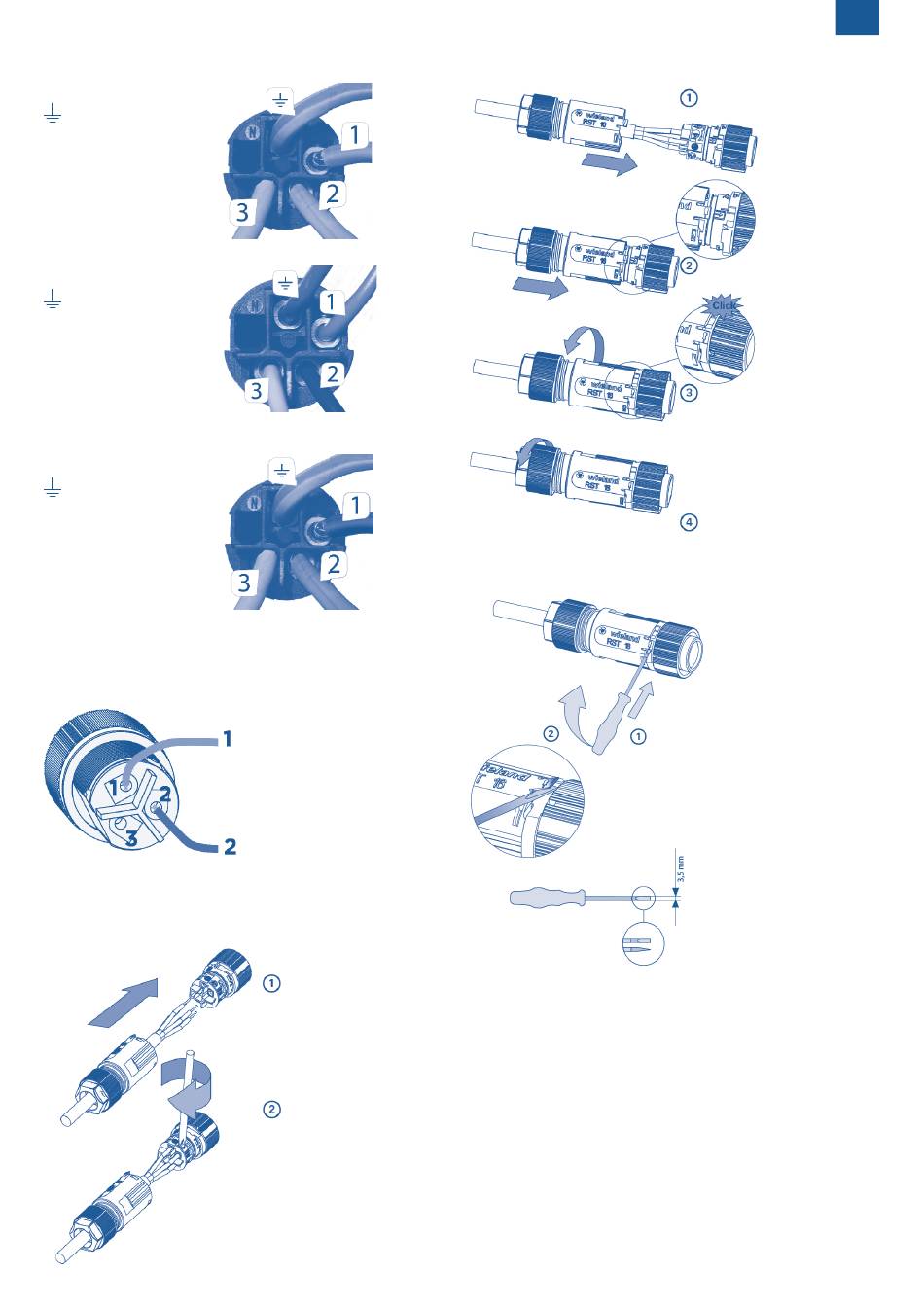

Sanifos mit Sanipump GR/VX Einphasige Version

: Grün/gelbes Kabel
Position 1: Braunes Kabel
Postion 2: Blaues Kabel
Postion 3: Weißes Kabel

Sanifos mit Sanipump GR/VX Dreiphasige Version

: Grün/gelbes Kabel
Postion 1: Braunes Kabel
Postion 2: Schwarzers Kabel
Postion 3: Grauers Kabel
Sanifos mit Sanipump SLD (Einphasige oder Dreiphasige
Version)
: Grün/gelbes Kabel
Postion 1: Schwarzers Kabel
Postion 2: Grauers Kabel
Postion 3: Braunes Kabel
Anmerkung: die Steckverbinder sind bereits an den Sanicubic-Pum-
penkabeln angebracht.
4.2.3 Verdrahtung der
Schwimmer (Sanifos)
Beachten Sie den nebenstehenden Verdrahtungsplan:

4.2.4 Verwendung von Steckverbindern

4.2.4.1 Montage des Steckverbinders

Drehmoment: 0,5 Nm
(DIN 5264 A)
Steckverbinder für
Schließen Sie die beiden Drähte an
den Positionen 1 und 2 an, ohne auf
die Farbe zu achten. Wichtig ist nur
die Einhaltung der beiden Steck-
plätze.
Die Verkabelung ist für alle 3
Schwimmer identisch.
4.2.4.2 Schließen des Steckverbinders
4.2.4.3 Öffnen des Steckverbinders
die
27
DE
Drehmoment: 1,5 – 2 Nm
