4 Schematischer Systemaufbau und Netzwerkanschluss

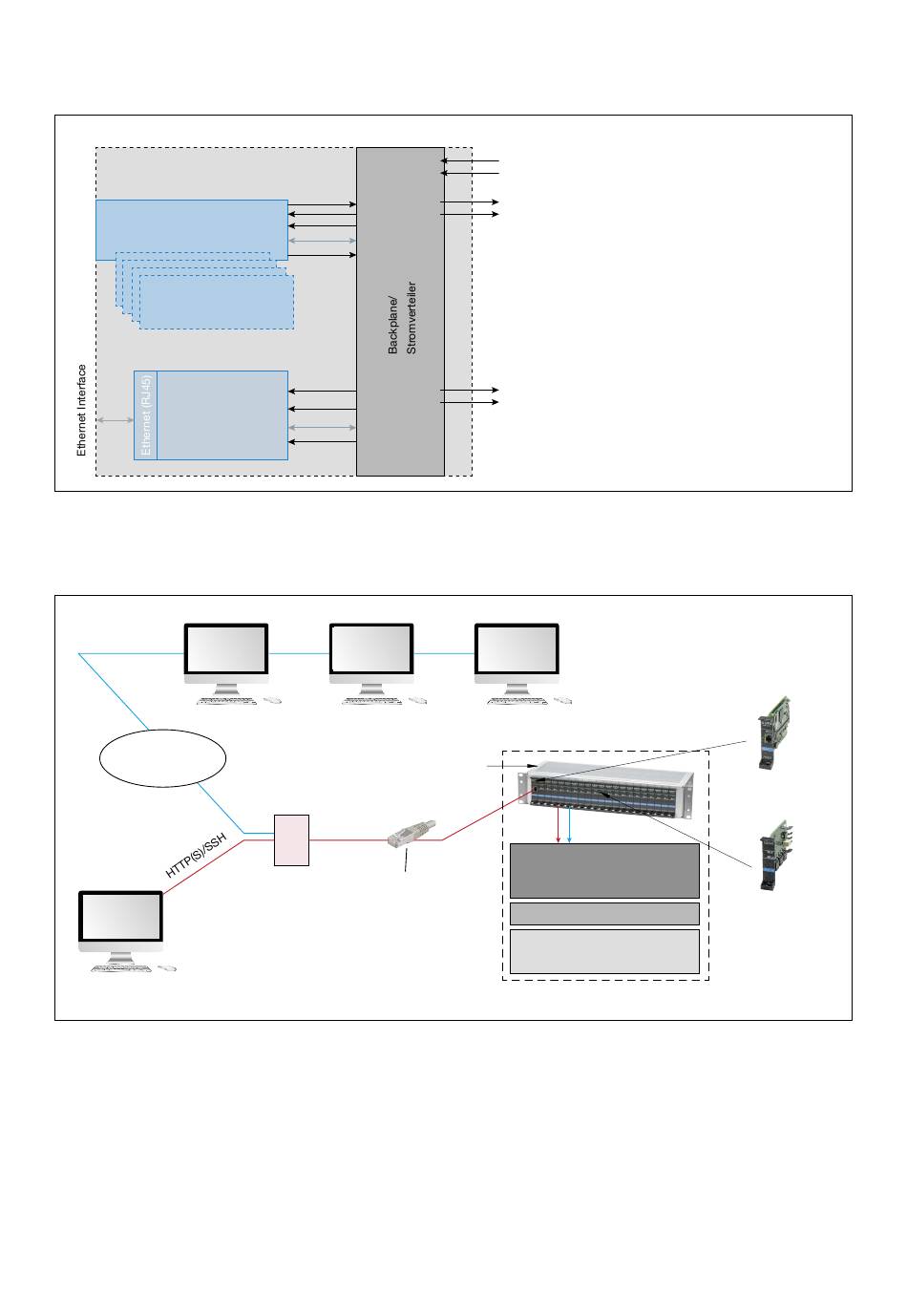

Blockschaltbild Gesamtsystem
ControlPlex Rack
®
Circuit Protector
ESX300-S (1)
ESX300-S (19)
Remote Control
Interface RCI10
Abbildung 1; Blockschaltbild ControlPlex

Anschlussbeispiel

SNMP v1, v2c, v3
(HTTP(S)/SSH)
Intranet
Konfigurations-PC
Abbildung 2; Anschlussbeispiel ControlPlex
8
+
-
+
Load
-
Line
Line
Sig. (C)/EL-Bus
Sig. (NC)
+
Line (-)
-
Line (+)
EL-BUS
RED
Rack
®
Managementsystem/Leitrechner
PDB-N-CP
Router Ethernetkabel
Rack
®
Einspeisung /
Supply (LINE)
Last/Load (1)
.
.
.
.
.
.
.
.
.
.
.
.
.
Last/Load (19)
ControlPlex Rack
®
Power
Last-1
Last-2
Last-3
Systemschrank
RCI10
ESX300-S
