Fehleingaben können zu einem ungewollten Ausfall ihrer Anlage führen. Wir empfehlen aktivierte Schwellwer-
te zu testen bevor Sie diese Frei für den Dauerbetrieb nutzen.
Bei nicht vorhandene Sicherungsautomaten werden keine Felder für eine Schwellwerteingabe angezeigt
Beispiel: Maske „Einstellungen Sicherungen"
Felder und Checkbox
für die Schwellwerteingabe
Speichern der
eingegebenen Werte

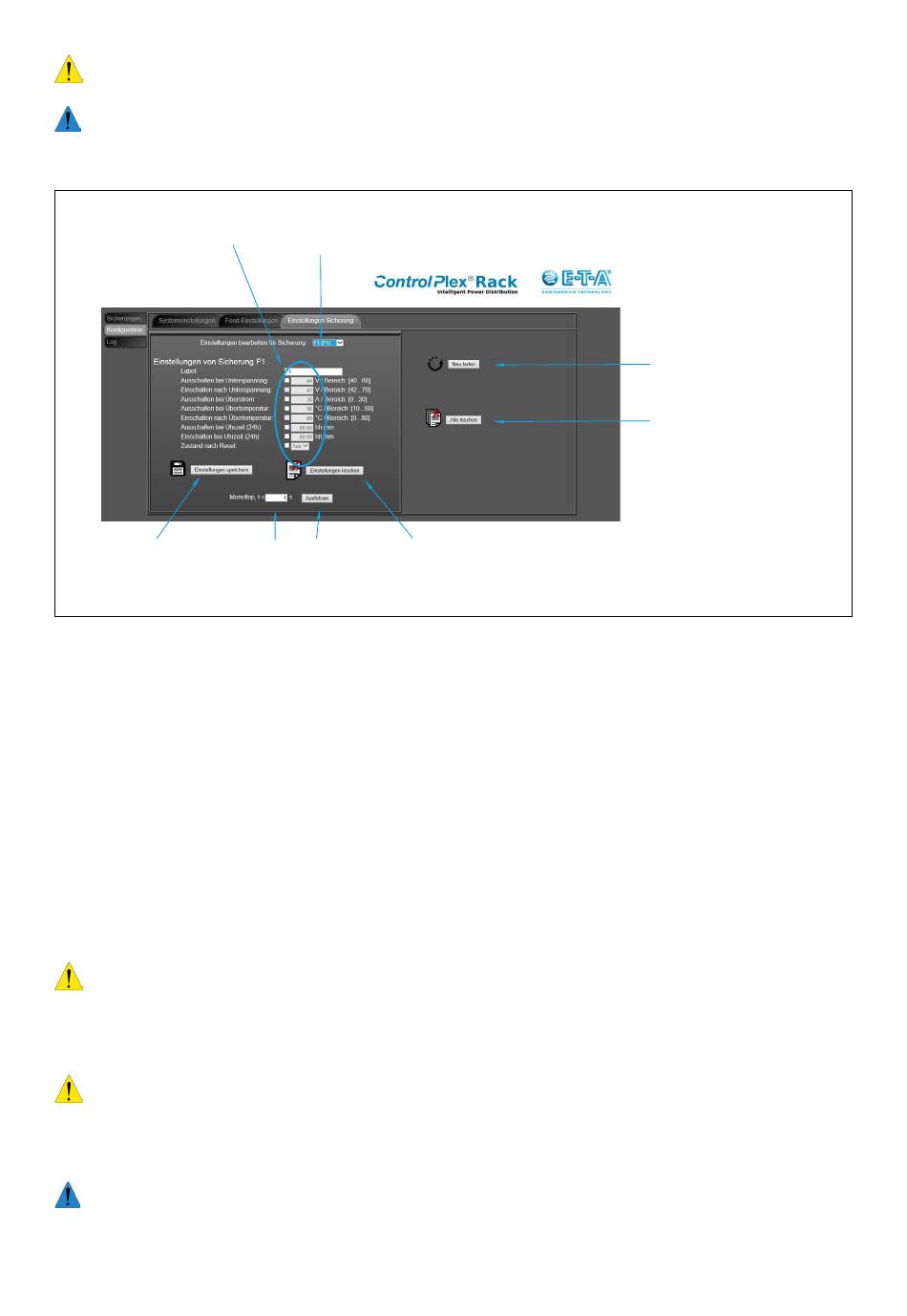

Abbildung 17; Web-Maske „Einstellung Sicherung" mit Beschreibung
Bei der Eingabe von Schwellwerten gehen Sie wie folgt vor:
1. Wählen Sie den Lastkanal den Sie bearbeiten möchten über die Sicherungsautomatennummer aus
2. Aktivieren Sie die Checkbox(en) links neben dem / den Eingabefeld(ern), z.B. für eine spannungsabhängige
An- und Abschaltung
3. Geben Sie einen Schwellwert in das / die dafür vorgesehene(n) Feld(er) ein.
4. Speichern Sie die Einstellungen in der RCI10 Baugruppe durch klicken auf die Taste „Einstellungen Speichen".
Die eingegebenen Einstellungen wurden hiermit aktiviert.
5. Wenn möglich Testen Sie die aktivierten Werte am ControlPlex
Wiederholen Sie Schritt 2 bis 5 für jede parameterspezifische Einstellung des Sicherungsautomaten
Beachten Sie das bei Aktivierung der Funktion Einschalten / Ausschalten bei Uhrzeit die interne Datums-
und Uhrzeit Konfiguration der RCI10 Baugruppe genutzt wird. Sollte hier keine gültige Systemzeit vorhanden
sein wird die An- und Abschaltung nicht korrekt ausgeführt. Bei einem Ausfall der Versorgungsspannung geht
das Datum und die Uhrzeit verloren (keine Echtzeituhr vorhanden). Ein möglicher Ausweg ist die Konfiguration
eines NTP – Servers, siehe auch Kapitel 6.3; Inbetriebnahme: Konfiguration über SSH Oberfläche
Ist die Funktion „Zustand nach Reset" auf „AUS" und die Checkbox aktiviert gestellt, so wird der Lastaus-
gang des Sicherungsautomat, bei einem Spannungsausfall der Versorgungsspannung und Spannungswie-
derkehr oder nach einem Neustart der RCI10 Baugruppe, nicht automatisch wieder eingeschaltet. Diese
Funktion soll nach einem Spannungsausfall ein automatisches wiederanlaufen von z. B. Motoren verhindern
(sicherheitsrelevante Funktion).
Die Funktion „Monoflop" wurde speziell zum „Power Off/ On" von Equipment implementiert, die die physi-
kalische Verbindung vom ControlPlex
einer Unterbrechung der Verbindung beim Abschalten wird nach eingestellter Zeit der Lastausgang wieder
eingeschaltet und die Verbindung wieder hergestellt.
26
Sicherungsautomat oder
Lastkanal wählen
Zeiteingabe und Start
Löschen und deaktivieren der Werte für den
einer RESET Funktion.
angezeigten Sicherungsautomaten
Nach Ablauf der Zeit
wird wieder eingeschaltet
Rack System und dem Steuerrechner aufrecht erhält, d.h. auch bei
®
Gespeicherte Werte
neu laden (Refresh)
Löschen und deaktivieren
der Schwellwerte aller
Sicherungsautomaten
im Speicher
Rack System.
®
