8.1
Betrieb mit Web-Browser: Funktion der Maske „Sicherungen" (Fuse Control)
Die Maske „Sicherungen" oder „Fuse Control" dient zum Überwachen der einzelnen elektronischen Siche-
rungsautomaten in Bezug auf z. B. Kurzschluss-, Überstromauslösung, Unter- oder Überspannungsanzeige usw.
Zusätzlich können die einzelnen Sicherungsautomaten manuell An- oder Abgeschaltet und Zusatzinformationen
abgerufen werden.
Abruf von Zusatzinformationen zu einem Sicherungsautomaten:
Bewegen Sie den Mauszeiger auf die Statusanzeigenleiste eines Sicherungsautomaten, es werden folgende In-
formationen eingeblendet:
• Die Steckplatznummer des Sicherungsautomaten
• Der Nennstromwert des Sicherungsautomaten
• Die Hardware Version des Sicherungsautomaten
• Die Seriennummer des Sicherungsautomaten
• Die Software Version des Sicherungsautomaten
• Der aktuelle Laststrom des Sicherungsautomaten
• Die aktuelle Spannung am Sicherungsautomaten
• Die aktuelle Temperatur der Power-MOSFets des Sicherungsautomaten
• Der Name des Sicherungsautomaten, falls ein Name vergeben wurde

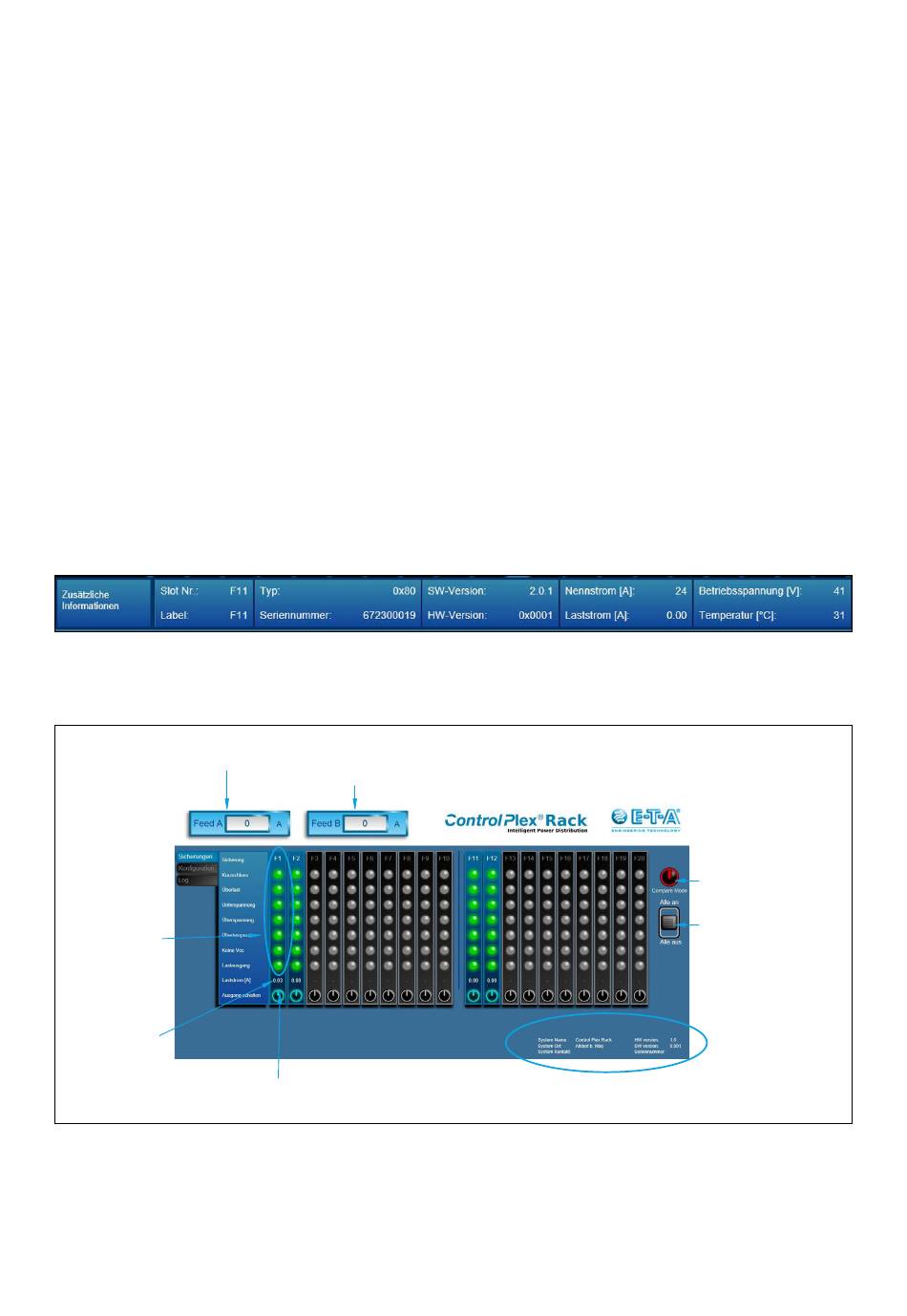

Abbildung 14; Web-Maske „Sicherungen", Zusatzinfo ESX300-S
Beispiel: Maske „Sicherungen", Variante mit redundanter Einspeisung
Summenstromanzeige
Einspeisung A
Statusanzeige
Sicherung F1 über
LED-Farben, siehe
Tabelle WEB LED
Farben
Laststromanzeige
Abbildung 15; Web-Maske „Sicherungen" mit Beschreibung
Summenstromanzeige
Einspeisung B
Nur redundante Version
Ein/Aus Schalter
Sicherungsautomat F1
Vergleiche korrelierte
Sicherungsautomaten
z.B.: F1 mit F11
Nur redundante Version
Hauptschalter
Alle-Sicherungsautomaten
Ein/Aus
Systeminformationen
23
