Beispiel: Maske „Feed Einstellungen", Variante PDB-N-CP18R-RR-x mit redundanter Einspeisung
Eingaben gültig für
Einspeisegruppe A
(Feed-A)
Checkbox: Erst bei Aktivierung
werden die eingegebenen
Schwellwerte aktiv geschaltet

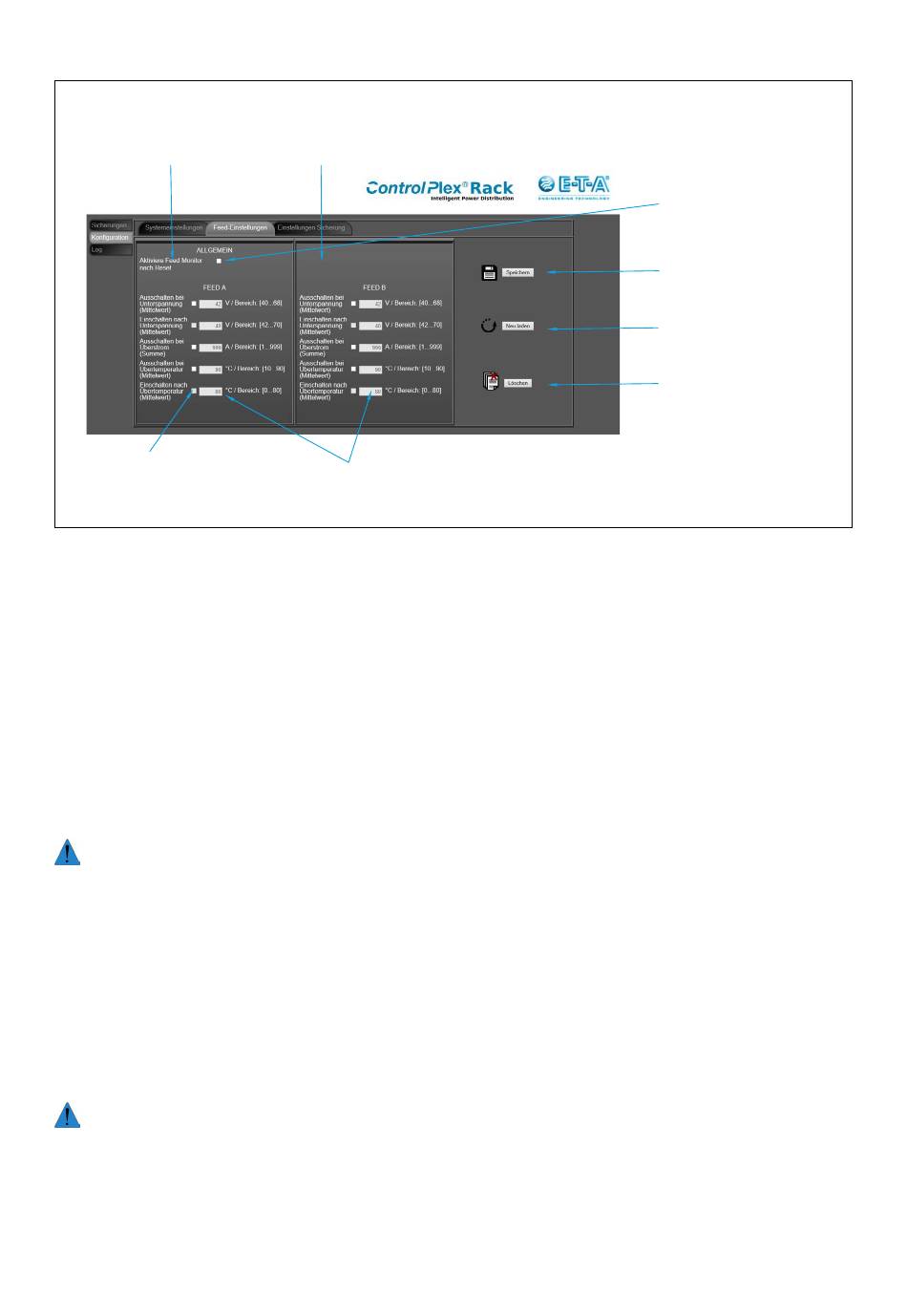

Abbildung 16; Web-Maske „Feed-Einstellungen" mit Beschreibung
Bei der Eingabe von Schwellwerten gehen Sie wie folgt vor:
1. Aktivieren Sie die Checkbox(en) links neben dem / den Eingabefeld(ern), z. B. für eine spannungsabhängige
An- und Abschaltung.
2. Geben Sie einen Schwellwert in das / die dafür vorgesehene(n) Feld(er) ein.
3. Speichern Sie die Einstellungen in der RCI10 Baugruppe durch klicken auf die Taste „Speichen". Die eingege-
benen Einstellungen wurden hiermit aktiviert.
4. Wenn möglich Testen Sie die aktivierten Werte am ControlPlex
5. Wiederholen Sie Schritt 1 bis 4 für jede parameterspezifische Einstellung
Falls Sie die eingestellten Werte wieder deaktivieren möchten aber noch nicht wissen ob Sie diese zu einem
späteren Zeitpunkt wieder benötigen, brauchen Sie nur die Checkbox(en) neben dem / den Eingabefeld(ern)
deaktivieren und die Änderung(en) speichern. Jetzt sind alle Schwellwerte deaktiviert aber noch gespeichert.
8.3
Betrieb mit Web-Browser: Funktion der Maske „Einstellungen Sicherungen" (Fuse Settings)
Die Maske „Einstellungen Sicherungen" oder „Fuse Settings" bietet Ihnen die Möglichkeit in Abhängigkeit von
Grenzwerteingaben einen einzelnen Lastausgang automatisiert Ab- oder Anzuschalten. Folgende Grenzwertein-
gaben sind möglich:
• Spannungswert Sicherungsautomat ž automatisiertes Ab- und Anschalten
• Laststromwert Sicherungsautomat ž automatisiertes Abschalten
Der Wert sollte kleiner sein als der Nennstromwert des Sicherungsautomaten sein, da dieser ansonsten
nie abschaltet.
• Temperaturwert Sicherungsautomat ž automatisiertes Ab- und Anschalten
• Systemzeit der RCI10 Baugruppe ž automatisiertes Ab- und Anschalten
• Freie Zeitangabe (Sekunden) ž ferngesteuerter RESET der Last (Power Off/ On).
Eingaben gültig für
Einspeisegruppe B (Feed-B)
Nur redundante Variante
Felder für Schwellwerteingabe
Wenn nicht aktiviert, werden
nach einem RCI10 Neustart
eventuell eingestellte
Schwellwerte automatisch
deaktiviert.
Speichern der
eingegebenen Werte
Werte neu laden (Refresh)
Löschen und deaktivieren
aller eingegebenen Werte
im Speicher
Rack System.
®
25
