Manual D/E
User Mode
Gerd Mayer GmbH&CO.KG - bell.mayer@t-online.de

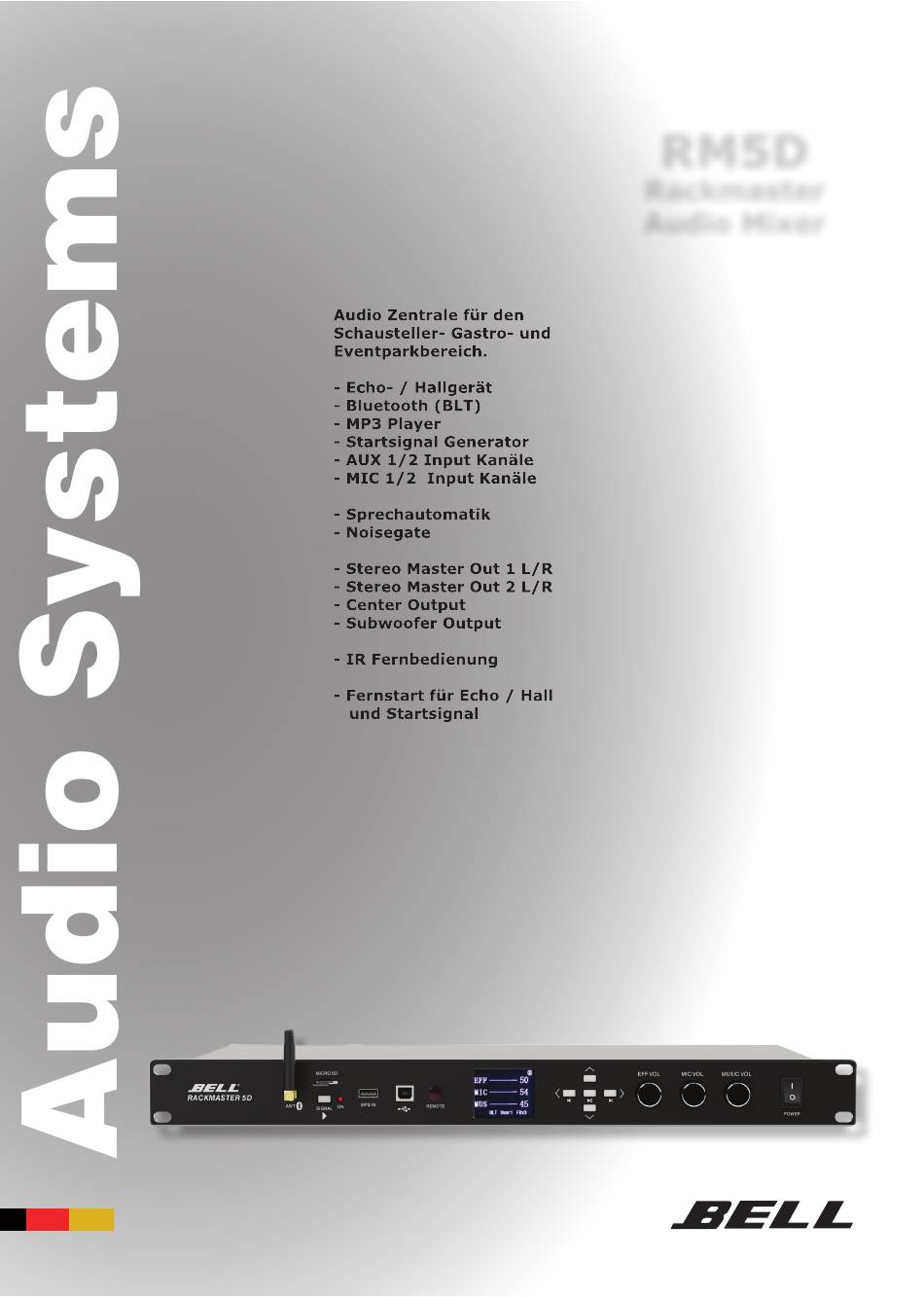

Audio Mixer for use in
fairground attractions,
event- and theme parks.
- Echo / Reverb unit
- Bluetooth (BLT)
- MP3 Player
- Start signal generator
- AUX 1/2 Input channels
- MIC 1/2 Input channels
- Automute
- Noisegate
- Stereo Master Out 1 L/R
- Stereo Master Out 2 L/R
- Center Output
- Subwoofer Output
- IR Remote Control
Remote start (EFF / Signal)
www.bell-store.de 0671-61207
RM5D
Rackmaster
Audio Mixer
®
Werbung
Inhaltszusammenfassung für Bell Rackmaster 5D
- Seite 1 - MIC 1/2 Input channels - Automute - Noisegate - Stereo Master Out 1 L/R - Stereo Master Out 2 L/R - Center Output - Subwoofer Output - IR Remote Control Remote start (EFF / Signal) ® Gerd Mayer GmbH&CO.KG - bell.mayer@t-online.de www.bell-store.de 0671-61207...
- Seite 2 Input - EFF VOL - BLT - Exit. tung des RM5D bereits bekannt, können Alternativ per IR Fernbedienung INPUT Der Rackmaster 5D kombiniert einen hier vom Systemtechniker alle für diese mehrfach drücken bis BLT im Display digitalen Audiomixer mit Echo-/Hallge- Aufgabe notwendigen Parameter erstellt erscheint.
- Seite 3 MIC Menu (3 Band Equalizer) Noise Gate MIC1, MIC2 Beschreibung weiterer Funktionen und Bass Gain Bässe + - Festlegung der Ansprechschwelle zur Einstellungen siehe Tabelle. Middle Gain Mitten + - vollständigen Öffnung des gewählten Bluetooth (BLT) Treble Gain Höhen + - Mikrophonkanals.
- Seite 4 RM5D Rückseite Signal FS (Fernstart des Signals) MIC1, MIC2 Eingänge SUB OUT (Ausgang für Subwoofer MONO) Anschluß eines oder mehrerer Verstärker. Anschluß eines Fußtasters (Moment AN = Anschluß von Mikrofonen oder Audio für Subwoofer. Ausgangslevel wird über die Schließer). Dieser muß potentialfrei sein, Quellen mit Line Pegel (z.B.
- Seite 5 Mikrofon Menu MENU Aufgabe / Auswahl Auswahl per Regelbereich / Auswahl MIC (Mikrofon) uII w w MIC Channel Mikrofonkanal 1 oder 2 zur EFF VOL MIC 1 / MIC2 Bearbeitung auswählen Gain Eingangsempfindlichkeit EFF VOL -80..+12dBu des gewählten MIC Kanals für dynamische Mikrophone: anpassen +6 ..+12dBu...
- Seite 6 Command Tasten (Display zeigt Hauptmenu) Command Tasten Auswahl Hinweis (Front) AUX1, AUX2, USB wird erst nach Bluetooth,USB Anschluß eines USB Sticks angezeigt AUX1, AUX2, USB wird erst nach Bluetooth,USB Anschluß eines USB Sticks angezeigt Feedback Elimintor Auswahl: FBX 1,2,3,4 Anti Rückkopplung Feedback Eliminator Auswahl: Anti Rückkopplung...
- Seite 7 Technical Specifications Output Channel Main (L/R) / Center / MUSIC SUB / SURR (L/R) S/N Ratio Input 1 KHz 0dB -101dB -100dB Output 0dB 0.02% 0.01% MAX Input Level 750mV 1.83V Max Output Level Mic/Music 2Vrms 2Vrms Sensitivity 170mV (Mic1, Mic2) 300mV Input Impedance (Ω) 10K (unbalanced)
- Seite 8 To connect, BLT must be activated in the When using a dynamic vocal microphone uII - SYS - BLT Conn - EFF RM5D menu. (i.e. BELL M290V) MIC Gain of the channel Button - SYS - Load User - VOL - reconnect - Exit.
-
Seite 9: Ir Remote Control
Bass/Mid/Treb -0.1--- -12dBu reduces Bass/Mid/Treb Noise Gate Threshold MIC1, MIC2 Dynamic microphones (like BELL M290V) Sets the level to fully open the selected should always be used from a very short MIC channel when speaking into the Extreme settings of any EQ band will not distance (likely 3cm), in order to avoid microphone from a short (3cm) distance. - Seite 10 RM5D Rear panel Signal FS (footswitch jack socket) MIC1, MIC2 Inputs SUB OUT (Output for subwoofer) to connect one or more power amplifiers Connect a footswitch (momentary on). This Connects with microphones or other audio for subwoofers. Set output level via front- must be potentialfree (no current) to avoid sources with line level such as jingle side controls MUSIC VOL, MIC VOL, EFF...
- Seite 11 Microfone MIC Menu MENU Task / Selection Select per Selection / Range MIC (channels) Set per uII w w MIC Channel select mic channel 1 or 2 EFF VOL MIC 1 / MIC2 to change settings Gain Set Input sensitivity EFF VOL -80..+12dBu of the selected mic channel...
- Seite 12 Command Keys (display shows home menu) Command Keys Selects Remark (Front) AUX1, AUX2, USB will only be active Bluetooth,USB when a USB stick with MP3 files is interted AUX1, AUX2, USB will only be active Bluetooth,USB when a USB stick with MP3 files is interted Feedback Elimintor Select: FBX 1,2,3,4...
- Seite 13 Technical Specifications Output Channel Main (L/R) / Center / MUSIC SUB / SURR (L/R) S/N Ratio Input 1 KHz 0dB -101dB -100dB Output 0dB 0.02% 0.01% MAX Input Level 750mV 1.83V Max Output Level Mic/Music 2Vrms 2Vrms Sensitivity 170mV (Mic1, Mic2) 300mV Input Impedance (Ω) 10K (unbalanced)
-
Seite 15: Planung Und Ausführung
A u d i o s y s t e m e Quality - made by BELL Die revolutionäre Dual Core Gehäusetechnologie verleiht BELL Lautsprechersystemen eine überle- gene Funktionalität und Robustheit. Herkömmlichen Holzkonstruktionen gegenüber bestechen BELL Gehäuse durch höchste Stabilität, geringere Resonanzen, dauerhafte Wetterbeständigkeit und eine Gewichtsreduzierung von bis zu 35%. - Seite 16 Bell Audio Systems Gerd Mayer GmbH&CO.KG Charles-de-Gaulle Str.3 D55545 Bad Kreuznach Germany Tel: (+49) 0671 61207 Fax: (+49) 0671 67023 bell.mayer@t-online.de www.bell-store.de ®...
