LUXOMAT
Montage-Anleitung
DE
Vorbereitung
Arbeiten an elektrischen Anlagen dürfen nur von Elektrofachkräften oder von
!
unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft
entsprechend den elektrotechnischen Regeln vorge nommen werden.
Der Präsenzmelder sollte so montiert werden, dass die Hauptgehrichtung
!
immer tangential (seitlich zum Gerät) erfolgt. Die Lichtmessung sollte
immer an der dunkelsten Stelle des Raumes erfolgen. Nur so kann
sichergestellt werden, dass ausreichend Licht im Raum vorhanden ist.
Beachten Sie die länder spezifischen Vorschriften sowie die gültigen
!
KNX-Richtlinien.
Funktionsweise

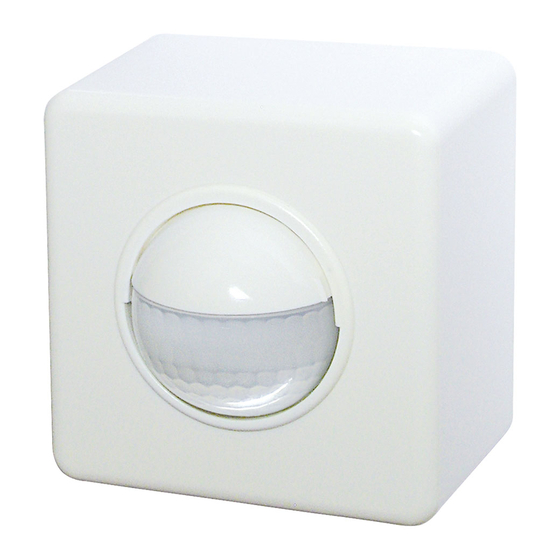

Das KNX-Gerät ist ein fernbedienbarer Wand-Präsenzmelder für
Innenanwendungen mit 180° Erfassungsbereich.
Der Präsenzmelder schaltet das Licht automatisch in Abhängigkeit von anwesen-
den Personen (Bewegungen) und der Umgebungshelligkeit.
Der im Melder integrierte Lichtfühler misst stetig die Umgebungshelligkeit und
vergleicht sie mit dem am Melder eingestellten Helligkeitssollwert. Ist die Umge-
bungshelligkeit ausreichend, wird die Beleuchtung nicht zugeschaltet. Liegt die
Umgebungshelligkeit unterhalb des eingestellten Helligkeitssollwerts, bewirkt
eine Bewegung im Raum das Einschalten der Beleuchtung.
Montage
3
2
UP
1a
1b
1) Adapterset (1a) inkl. Sabotageschutz (1b) und Distanzhülse zur Niveaukor-
rektur (1c, nur bei Designausführungen vom Typ «STA» und Typ «SID»)
2) Abdeckrahmen
3) Montageplatte
4) Sensoreinsatz
5) UP-Dose
6) AP-Dose
Montage
NUP
3
2
1
1) Frontset inkl. Sabotageschutz , Strahlwasser Schutz und Dichtung
2) Abdeckclips
3) Sensoreinsatz
4) NUP – Montagerahmen
5) NAP – Gehäuseunterteil
PD2 S 180 ST KNX
®
4
5
1c
NAP
4
1
Montage - Instructions
FR
Preparation du montage
Travailler sur un réseau ne s'improvise pas, seul un electricien qualifié et
!
habilité doit effectuer ce raccordement.
Le détecteur de présence doit être installé de manière à favoriser les
!
mouvements transversaux (latéraux). La mesure de luminosité doit être
effectué à l'endroit où la quantité de lumière est la plus faible. C'est la
seule façon d'assurer que la luminosité dans la pièce est suffisante.
Respecter les réglementations spécifiques du pays et les directives KNX
!
en vigueur.
Fonctionnement
L'appareil KNX est un détecteur de présence télécommandable pour montage mural
(applications intérieures) avec plage de détection 180°.
Le détecteur actionne automatiquement les éclairages en fonction de la pré-
sence, du mouvement et de la luminosité ambiante.
Le capteur de luminosité incorporé évalue constamment la luminosité ambiante
et la compare à la valeur de consigne de luminosité. Si la valeur de consigne de
luminosité est suffisante, l'éclairage n'est pas activé. Si la valeur de consigne de
luminosité est en dessous du seuil d'enclenchement, un mouvement actionnera
l'éclairage dans la pièce.
Montage
AP
1) Kit d'adaptateur (1a) avec protection anti-vandalisme (1b) et bague pour la
correction du niveau (1c, seulement pour versions design «STA» et design
«SID»)
2) Plaque de recouvrement
3) Plaque de fixation
4) Mécanisme du capteur
5) Boîtier UP
6) Boîtier AP
Montage
5
3
2
1) Kit d'adaptateur avec protection anti-vandalisme et bague pour la correction
du niveau
2) Caches clipsables
3) Mécanisme du capteur
4) NUP - Cadre de montage
5) NAP - Fond de boîtier
4
1a
1b
1c
NCO
2
1
6
3
