B.E.G. LUXOMAT PD2-M-2C-AP Montage- Und Bedienungsanleitung

LUXOMAT

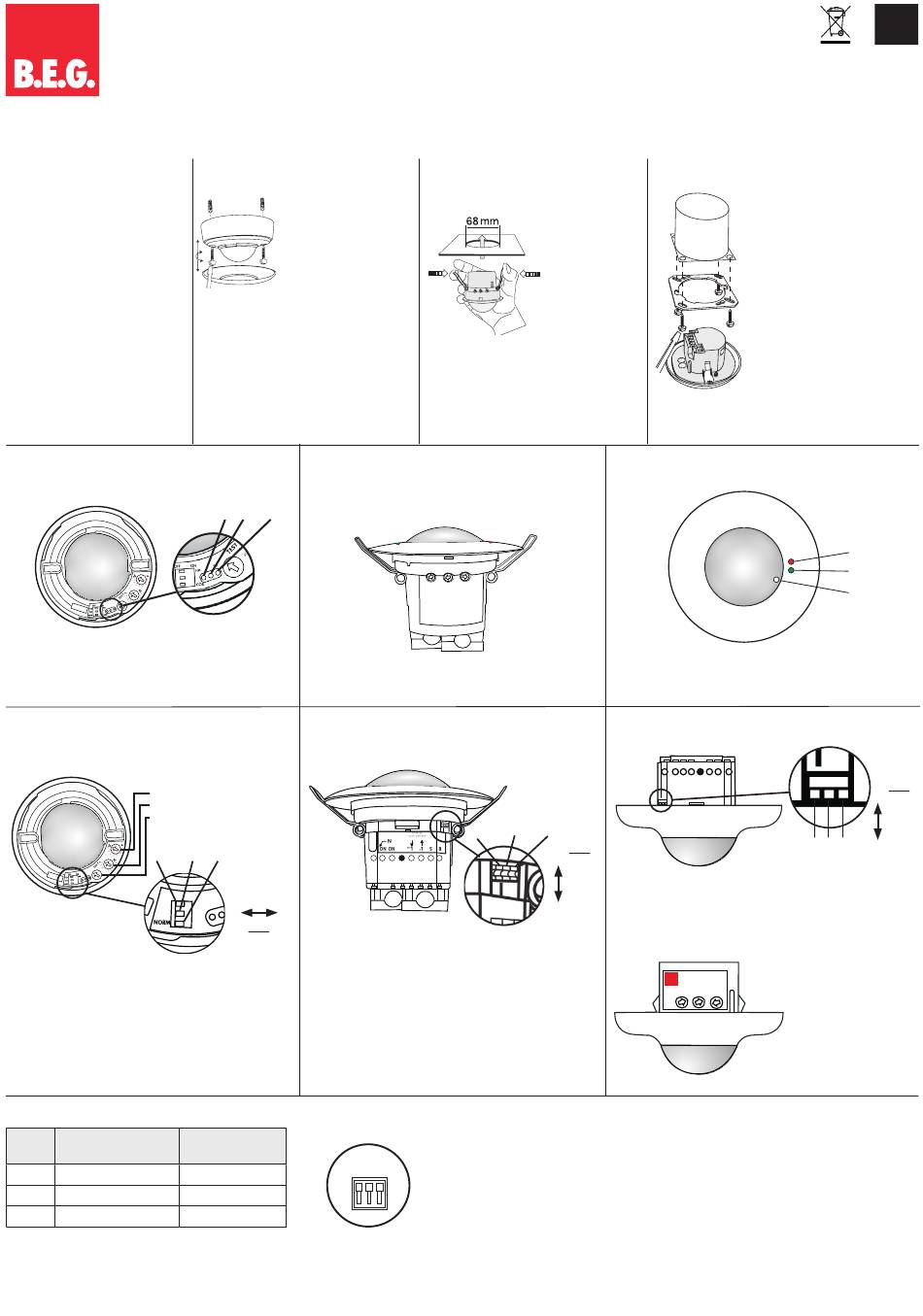

Montage- und Bedienungsanleitung für B.E.G. -Präsenzmelder PD2-M-2C-AP/-DE/-UP
1. Montagevorbereitung
Arbeiten an elektrischen Anlagen
dürfen nur von Elektrofachkräften
oder von unterwiesenen Personen
unter Leitung und Aufsicht einer
Elektrofachkraft entsprechend den
elektrotechnischen Regeln vorge-
nommen werden.
Vor Montage Leitung spannungsfrei
schalten!
Dieses Gerät ist nicht zum Freischal-
ten geeignet.
Im Master- /Slave-Betrieb muß das
Master-Gerät immer am Ort mit dem
geringsten Tageslichtanteil montiert
werden.
3a. Hardwarekonfiguration AP
Position LED's
40
LED 1 grün
LED 2 rot
LED 3 weiß
4a. Position Potentiometer und DIP-Schalter AP
Potentiometer 3 Time Kanal 2
Potentiometer 2 Time Kanal 1
Potentiometer 1 Lux Kanal 1
1
40
OFF
VA
Aufputz
LED
DIP 1 Vollautomatik/Halbautomatik
DIP 2 LED ON/OFF
DIP 3 Umschalten Normalbetrieb/Korridorbetrieb
Die DIP-Schalter-Einstellungen werden mit der Fernbedienung
überschrieben.
5. DIP-Schalter Funktionen
DIP- ON
Schalter
1 Halbautomatikbetrieb
2 LED OFF
3 Korridorbetrieb
®

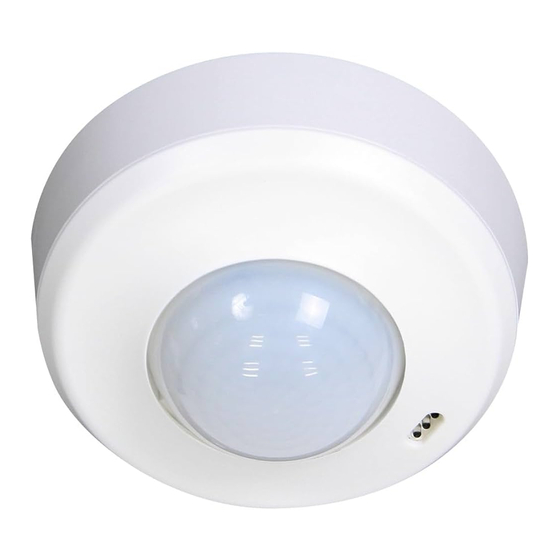

2a. Montage LUXOMAT
®
PD2-M-2C-AP
Der Melder muß auf eine
ebene, feste Unterlage
montiert werden. Es sind
keine Aufputzrahmen oder
Unterputzdosen erforderlich.
Vor der Montage muß der
kreisförmige Abdeckring
entfernt werden. Dazu ist der
Ring im Gegenuhrzeigersinn
um ca. 5° zu drehen und
abzuheben.
Nach dem vorschriftsgemäßen Anschluß der
Leitungen ist der Melder mit 2 Schrauben ge-
mäß nebenstehender Abbildung zu befestigen.
Für die Montage im Freien muß der als Zubehör
erhältliche PD2-IP54 Sockel zwischen den Mel-
der und die Montagefläche montiert werden.
3b. Hardwarekonfiguration DE
Position LED's und Potentiometer
LED 1 grün
1 2 3
LED 2 weiß
LED 3 rot
Potentiometer 1
Potentiometer 2
Potentiometer 3
4b. Position DIP-Schalter DE
2 3
ON
OFF ON
HA
DIP
COR
DIP 1
DIP 2
DIP 3
Die DIP-Schalter-Einstellungen werden mit der Fernbedienung
überschrieben.
OFF
1 2 3
Vollautomatikbetrieb
OFF
LED ON
ON
Normalbetrieb
PD2-M-2C/PD2-S
2b. Montage LUXOMAT
PD2-M-2C-DE
Nach dem vorschriftsgemäßen Anschluß der
Kabel wird der Melder gemäß nebenstehender
Skizze in die vorhandene Öffnung eingeführt
und durch die Federklemmen fixiert.
2
1 3
1 2 3
Lux Kanal 1
Time Kanal 1
Time Kanal 2
1 2
Deckeneinbau
Vollautomatik/Halbautomatik
LED ON/OFF
Umschalten Normalbetrieb/Korridorbetrieb
Korridorfunktion: Nach Abschalten durch externen
Taster schaltet der Melder ab und ist nach 5 s wieder im
Automatikmodus.
DIP
Die DIP-Einstellungen werden wieder freigegeben, durch
• Verstellen der DIP-Schalter im geschlossenen Zustand
• Reset mit Test-Sonne-Einstellung an den Potentiometern
• Reset im geöffneten Zustand
2c. Montage LUXOMAT
®
PD2-M-2C-UP
In der Decke muß
zuerst eine runde
Öffnung mit 68 mm
Durchmesser erstellt
werden.
3c. Hardwarekonfiguration UP
Position LED's
LED 1 rot
LED 2 grün
LED 3 weiß
4c. Position DIP-Schalter und Potentiometer UP
Unterputz
3
DIP
OFF
DIP 1 Vollautomatik/Halbautomatik
DIP 2 LED ON/OFF
ON
DIP 3 Umschalten Normalbetrieb/Korridorbetrieb
Die DIP-Schalter-Einstellungen werden mit der Fernbedienung
überschrieben.
3 2 1
B.E.G.
D
®
Der Melder kann in konventionelle
Einlaßdosen an der Decke montiert
werden.
Vor der Montage muß die beilie-
gende Montageplatte abgezogen
und anschließend mit 4 Schrauben
an der Decke seitenrichtig montiert
werden.
Nach dem vorschriftsge mäßen
Anschluß der Kabel kann der
Melder gemäß nebenstehender
Skizze aufgesetzt und mit etwas
Druck mit Hilfe der Federklemmen
eingerastet werden.
1
2
3
DIP
ON
OFF
3 2 1
Potentiometer 1 Lux Kanal 1
Potentiometer 2 Time Kanal 1
Potentiometer 3 Time Kanal 2
