P3 0 U-0 9/ de
Wurzel des gemessenen Wertes
•
Kehrwert des gemessenen Wertes,
•
Kehrwert des Quadrats vom gemessenen Wert,
•
Kehrwert des Wurzels vom gemessenen Wert,
•
Mathematische Funktionen können im Menü in der Gruppe Wej cie
Schnittstelle RS-485 eingeschaltet und gewählt werden. Die Einwirkung mathematischer Funktion auf
den Betrieb des Umwandlers ist dargestellt auf Abb. 7.
5.4.5. Individuelle Charakteristik des Eingangs
Von den Umwandlern P30 wird der gemessene Wert in einen beliebigen Wert umgerechnet dank
implementierter Funktion individueller Charakteristik des Eingangs. Individuelle Charakteristik skaliert
das gemessene Eingangssignal nach eingestellter Charakteristik. Die Einwirkung individueller
Charakteristik auf den Betrieb des Umwandlers ist dargestellt auf Abb. 7.
Durch Eingabe von Punkten zu Bereichen und erwarteten Werten für folgende Punkte können
vom Benutzer maximal 20 Funktionen eingegeben werden.
Die Programmierung individueller Charakteristik ist die Festlegung einer Anzahl von Punkten, mit
denen die Eingangsfunktion linearisiert wird. Dabei soll beachtet werden, dass die Anzahl
linearisierender Funktionen um eins kleiner als Anzahl Punkte ist. Dann sollen durch Angabe des
gemessenen Wertes Xn und ihr entsprechenden erwartetem Wert (des Wertes, der angezeigt werden
soll (Yn) nächste Punkte programmiert werden. Grafische Interpretation individueller Charakteristik ist
dargestellt auf 8.
Be d ie nu n gsa n le itu n g

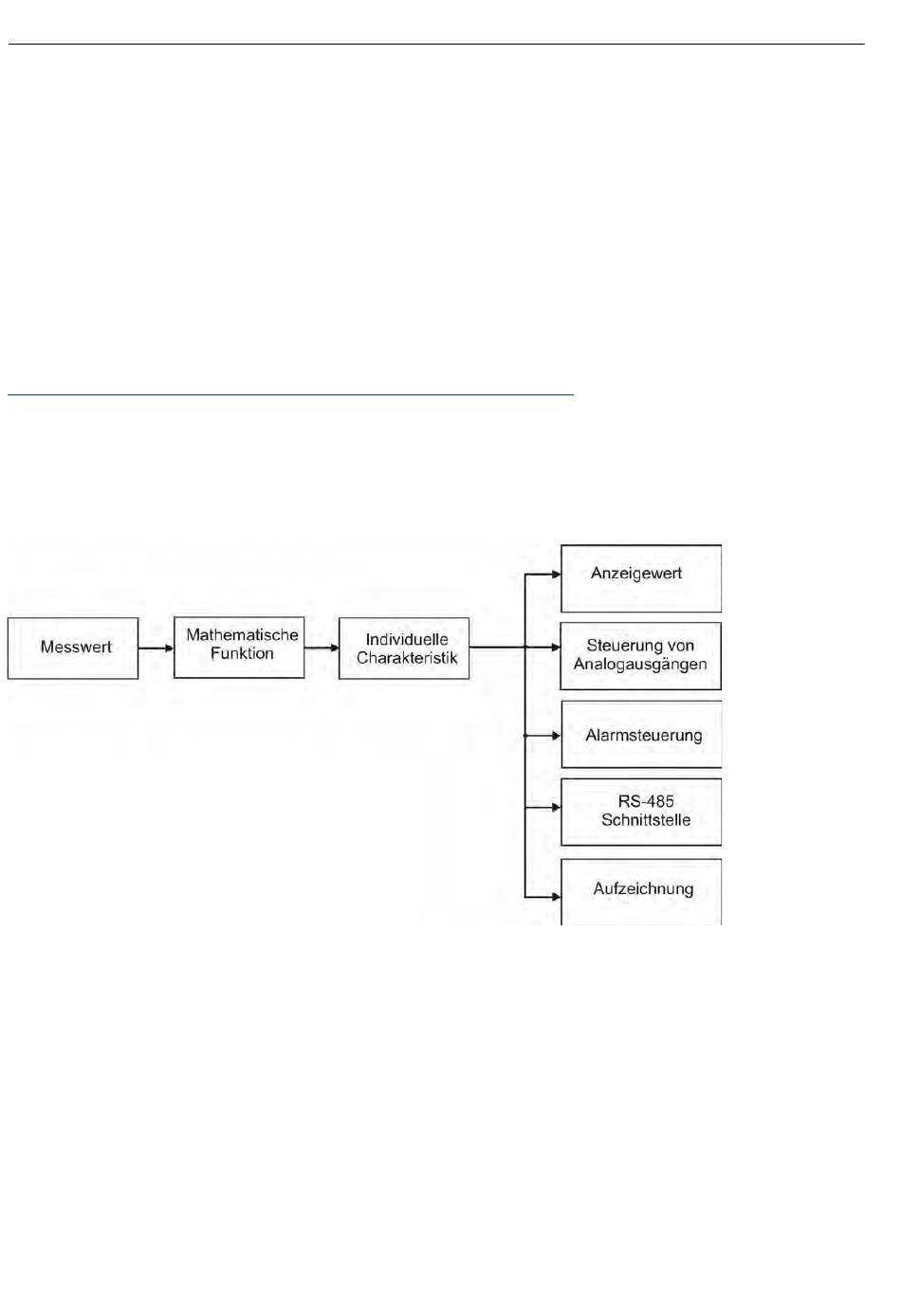

Abb. 7. Arbeitsweise individueller Charakteristik
ś
→ Funk.Mat. und über
20
