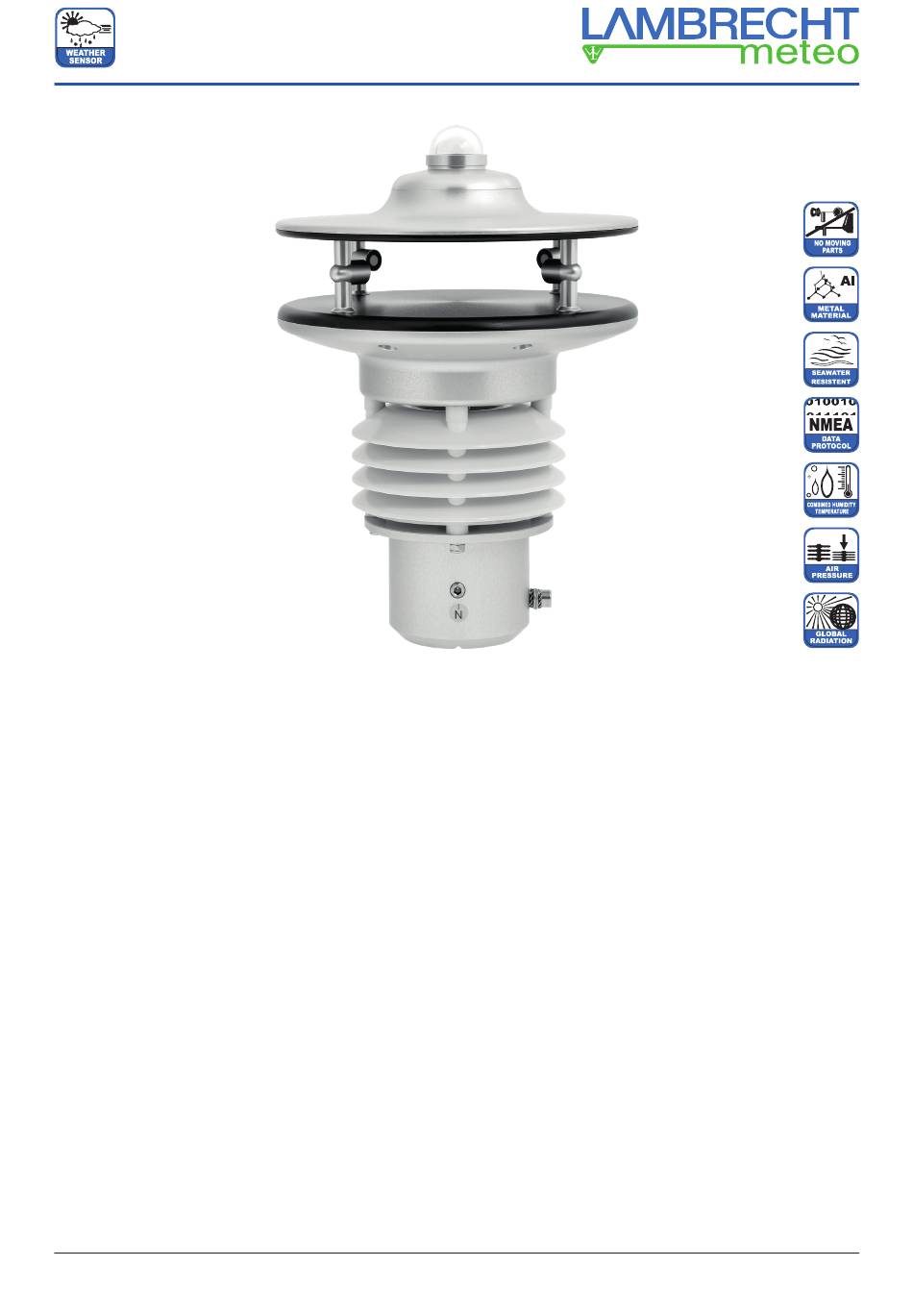

Betriebsanleitung
Wettersensor u[sonic]WS7
Der ideale Wettersensor
■
Für industrielle Anwendungen sowie den Einsatz unter
extremen Umweltbedingungen
■
6+1 Parameter in Einem und zeitgleich
 Windrichtung
 Windgeschwindigkeit
 Lufttemperatur
 Luftfeuchte
 Luftdruck
 Globalstrahlung
 Taupunkttemperatur (berechneter Wert)
■
Mit unabhängigen, integrierten Sensoren für hohe Genau-
igkeiten jedes einzelnen Parameters
■
Ohne bewegliche Messelemente, d. h. kein Verschleiß,
geringe Wartungen und sehr servicefreundlich
Einsatzgebiete
•
Landeinsatz unter allen Klimabedingungen
•
Windenergieanlagen
•
Überwachung von Bahnstrecken
•
Verkehrsmeteorologie
•
Wetterdienste und Umweltämter
•
Chemie- und Industrieanlagen
•
Kraftwerke, Kläranlagen und Deponien
(16480) u[sonic]WS7
Vorteile auf einen Blick
■
Äußerst robuster, kompakter Wettersensor mit hochwer-
tigem, schadstoffresistentem Gehäuse aus eloxiertem
Aluminium
■
Geeignet für den Einsatz unter extremen Umweltbedin-
gungen, z. B. Wüsten, Tropen, Hochgebirge
■
Variante mit integriertem Heizungssystem für ganzjährig
vereisungsfreien Betrieb
■
Lamellen-Schutzhütte für exakte Messungen des Tempe-
ratur-Feuchte-Sensor
■
ASCII-Datenprotokolle gemäß NMEA 0183
■
Speicherung, Auswertung und Anzeige der Messwerte mittels
Auswertesoftware „MeteoWare CS"
■
Einfache, platzsparende Montage auf 50 mm-Standardrohr
Betriebsanleitung
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lambrecht Meteo usonic WS7

Inhaltszusammenfassung für Lambrecht Meteo usonic WS7

  • Seite 1 Betriebsanleitung Wettersensor u[sonic]WS7 Der ideale Wettersensor Vorteile auf einen Blick ■ Für industrielle Anwendungen sowie den Einsatz unter ■ Äußerst robuster, kompakter Wettersensor mit hochwer- extremen Umweltbedingungen tigem, schadstoffresistentem Gehäuse aus eloxiertem Aluminium ■ 6+1 Parameter in Einem und zeitgleich ■...

  • Seite 2: Einleitung

    Eingriffen in das System. Än- Für Windmessungen nach den meteorologischen Stan- derungen bzw. Eingriffe in die Systemkomponenten dürfen nur mit ausdrücklicher Genehmigung der LAMBRECHT dards (zum Beispiel VDI 3786. Blatt 2) sind Messhöhe und Messort entscheidende Kriterien für repräsentative und meteo GmbH durch Fachpersonal erfolgen.

  • Seite 3: Werkzeug Und Installationsmaterial

    Betriebsanleitung Wettersensor u[sonic]WS7 Montage des Sensors Der Installationsort des Sensors ist so zu wählen, dass er sich nicht im Betriebsfeld von Radaranlagen Der Sensor wird auf einem Maststück (Rohr) mit einem Au- (Radarscanner oder Radartransmitter), Generatoren ßendurchmesser von 50 mm und einem Innendurchmesser oder Antennen befindet.

  • Seite 4: Stromversorgungs- Und Signalkabel

    Sobald der Sensor an die Stromversorgung angeschlossen Ergeben sich bei den Prüfungen Probleme, die Sie nicht ist, beginnt dieser nach ca. 5 Sekunden mit dem zyklischen lösen können, wenden Sie sich bitte an den LAMBRECHT Versenden der Datenprotokolle. meteo-Service unter: Tel.:...
  • Seite 5 Betriebsanleitung Wettersensor u[sonic]WS7 Maßzeichnungen und Anschlussbilder u[sonic]WS7  Ø Ansicht Steckerseite view male side Stecker Pinbelegung Male side pin assignment Pinbelegung RS Pinbelegung Kabelfarbe Pin assignment Pin assignment Cable color SDI-12 32.16470.060000 RS 485 SDI-12 32.16470.060000 n.c. n.c. n.c. n.c. schwarz black Data -...
  • Seite 6 Betriebsanleitung Wettersensor u[sonic]WS7 NMEA Datenprotokolle u[sonic]WS6 Datenprotokoll WIXDR Globalstrahlung Beispiel einer Datensequenz mit kommagetrennten Windrichtung und Windgeschwindigkeit Feldern: $WIXDR, SR, 500.0, W, 01*CS <CR><LF> Beispiel einer Datensequenz mit kommagetrennten Feldtrenner: , (Komma) Feldern: $WIMWV,357.0,R,5.2,M,A*CS<CR><LF> Header: §WIXDR Feldtrenner: , (Komma) Globalstrahlung: 0.0...1600.0 W/m² Header: $WIMWV C: Globalstrahlung in W/m²...

  • Seite 7: Modbus Befehlsatz

    Byte, dass das „most significant byte“ als erstes gesendet wird. Bei Werten, die über ein Register hinaus gehen (z.B. 32 bit), ist dies beim Modbus nicht eindeutig spezifiziert. Die LAMBRECHT-Modbus-Sensoren folgen in diesen Fällen (32 bit oder 64 bit) dem Big-Endian Zahlenformat.

  • Seite 8: Messwert Und Parameterregister Lambrecht-Sensoren

    31592 Globalstrahlung Momentanwertanzeige (Low-WORD) (unkompensiert) Die Registeradressen 30001 bis 35000 gelten für alle LAMBRECHT meteo Modbus-Sensoren, sind aber nur dann vorhan- den bzw. gültig, wenn der jeweilige Sensor die entsprechenden Werte unterstützt. (Z.B. ein reiner Windsensor liefert keine Luftfeuchtigkeit). Als Fehlercode oder ungültiger Wert geben die LAMBRECHT Sensoren 0xD8F1 (0xFF676981).

  • Seite 9: Technische Daten

    ± 2 % (>80 %) r. F. Sonneneinstrahlung Auflösung: 0,1 % r. F. Entsorgung Luftdruck Messprinzip: piezoresistiv Die LAMBRECHT meteo GmbH ist bei der Stiftung Elektro- Messbereich: 300...1100 mbar Altgeräte Register ear erfasst und registriert unter: Genauigkeit: ± 0,5 mbar Auflösung: 0,1 mbar WEEE-Reg.-Nr.
