Inhaltszusammenfassung für Lambrecht meteo aem usonicWS6

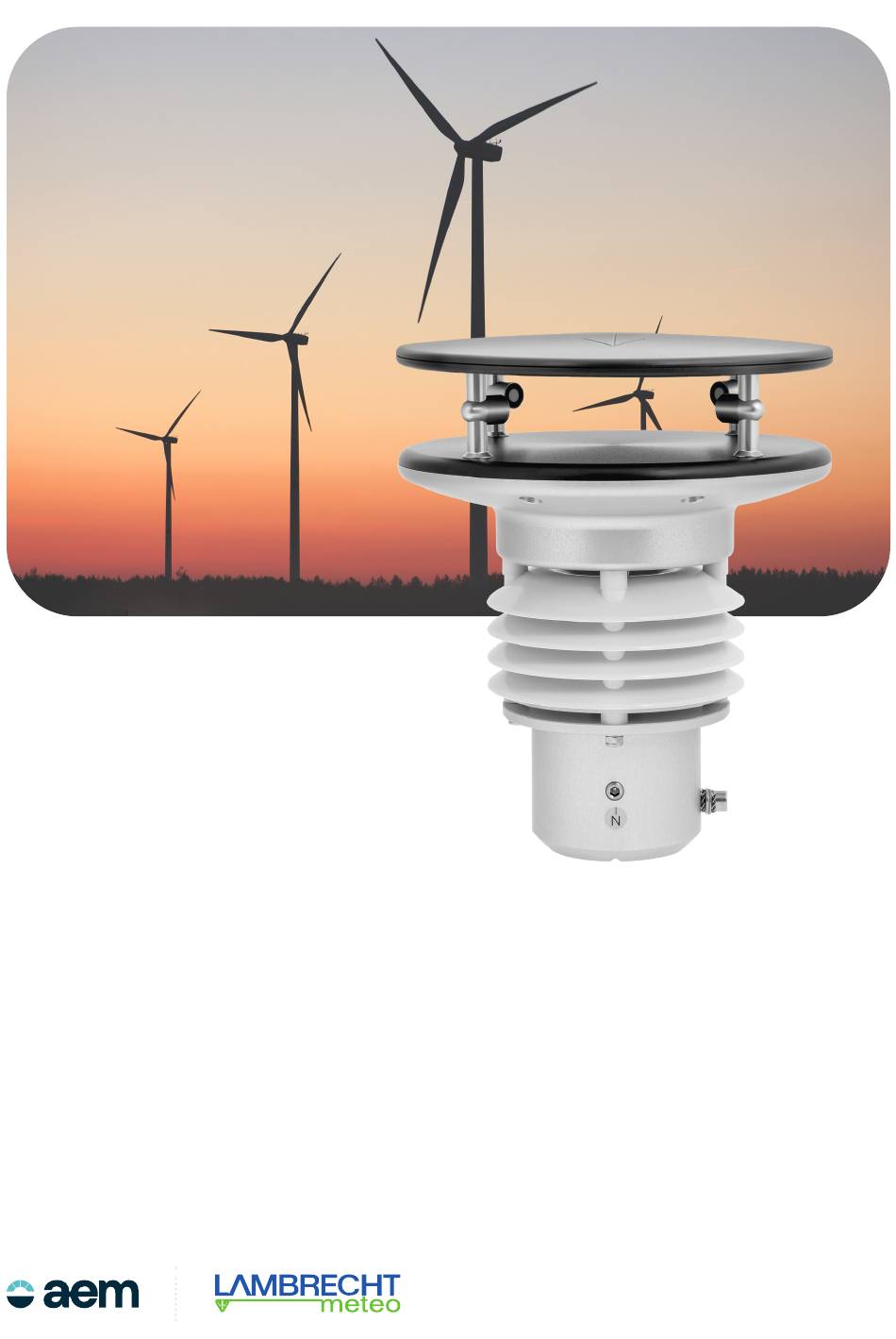

- Seite 1 BETRIEBSANLEITUNG u[sonic]WS6 Wettersensor...
-
Seite 2: Inhaltsverzeichnis
LAMBRECHT meteo | u[sonic]WS6 Inhalt Der ideale Wettersensor Vorteile auf einen Blick Gewährleistungshinweise Einleitung Inbetriebnahme Aufstellungsbedingungen Allgemein Werkzeug und Installationsmaterial Auspacken des Sensors Eingangskontrolle Energieversorgung Installationsarbeiten (Kurzbeschreibung) Montage des Sensors Sensor einnorden Stromversorgungs- und Signalkabel Sicherheitsbestimmungen Wartung Regelmäßige Wartung und Kalibrierungen... -
Seite 3: Der Ideale Wettersensor
Beachten Sie den Gewährleistungsverlust und Haftungsausschluss bei unerlaubten Eingriffen in das System. Änderungen bzw. Eingriffe in die Systemkomponenten dürfen nur mit ausdrücklicher Genehmigung der LAMBRECHT meteo GmbH durch Fachpersonal erfolgen. Die Gewährleistung beinhaltet nicht: Mechanische Beschädigungen durch äußere Schlageinwirkung (z. B. Eisschlag, Steinschlag, Vandalismus). -
Seite 4: Einleitung
LAMBRECHT meteo | u[sonic]WS6 Einleitung Die Sensoren der u[sonic]-Familie sind sehr robust, kompakt und äußerst zuverlässig. Das System erfasst die horizontale Luftströmung und verarbeitet die Messwerte zu den meteorologischen Parametern Windgeschwindigkeit und Windrichtung. Das Wetter-Modul des u[sonic]WS6 erfasst zusätzlich die meteorologischen Größen Lufttemperatur, relative Luftfeuchte und Luftdruck. -
Seite 5: Aufstellungsbedingungen
LAMBRECHT meteo | u[sonic]WS6 Aufstellungsbedingungen Allgemein Für Windmessungen nach den meteorologischen Standards (zum Beispiel VDI 3786, Blatt 2) sind Messhöhe und Messort entscheidende Kriterien für repräsentative und fehlerfreie Messungen. Im Allgemeinen interessieren nicht die Windbedingungen in einem begrenzten Gebiet, sondern in einem größeren Umfeld. Für Messungen, die in dieser Weise repräsentative und vergleichbare Ergebnisse für eine größere Umgebung ermitteln, muss daher bei der... -
Seite 6: Eingangskontrolle
LAMBRECHT meteo | u[sonic]WS6 Eingangskontrolle Bitte prüfen Sie den Lieferumfang auf Vollständigkeit und eventuelle Transportschäden. Beanstandungen melden Sie bitte sofort schriftlich. Energieversorgung Der Wettersensor u[sonic]WS6 hat einen Versorgungsspannungsbreich von 6...60 VDC. Die Sensorheizung ist mit 24 VDC zu versorgen und kann werksseitig auf 60 W, 120 W oder 240 W konfiguriert werden, wobei 240 W die Standardeinstellung ist. Installationsarbeiten (Kurzbeschreibung) Die Installation des Sensors erfolgt in drei Schritten: Anbringen des Kabelsteckers am Sensor und ggf. -
Seite 7: Stromversorgungs- Und Signalkabel
LAMBRECHT meteo | u[sonic]WS6 Um den Sensor (bei Schiffen) Schiff-Voraus auszurichten, können Sie einen markanten Punkt außerhalb des Schiffs anpeilen, der sich in Vorwärtsrichtung des Schiffs bzw. in der Bug-Heck-Linie befindet; ist der Sensor weit von der Mittellinie entfernt, kann es auch eine dazu parallele Linie sein. Ist der Sensor ausgerichtet, kann er schließlich mit den beiden Gewindestiften befestigt werden. Zum Schluss muss die Erdungsschraube mit der Schiffsmasse verbunden werden. Zum Schutz gegen Korrosion empfiehlt sich die Verwendung eines säurefreien Kontaktfetts. Beachten Sie bei der Montage eines Sensors auf einem Mast alle einschlägigen Sicherheitsanweisungen. -
Seite 8: Sichtkontrollen Und Reinigungsarbeiten
Gehäuse sowie die Schutzhütte äußerlich in gewissen Zeitabständen zu reinigen. Die Intervalle sind abhängig von den Umgebungsbedingungen und dem Verschmutzungsgrad. Empfohlen wird eine regelmäßige Sichtkontrolle und Funktionsprüfung. Ergeben sich bei den Prüfungen Probleme, die Sie nicht lösen können, wenden Sie sich bitte an den LAMBRECHT meteo-Service unter: Tel.: +49-(0)551-4958-0 E-Mail: support@lambrecht.net... -
Seite 9: Maßzeichnung Und Anschlussbild
LAMBRECHT meteo | u[sonic]WS6 Maßzeichnung und Anschlussbild Ansicht Steckerseite view male side Ø Stecker Pinbelegung Male side pin assignment Pinbelegung RS Pinbelegung Kabelfarbe Pin assignment Pin assignment Cable color SDI-12 32.16470.060000 RS 485 SDI-12 32.16470.060000 n.c. n.c. n.c. n.c. -
Seite 10: Datenprotokolle
LAMBRECHT meteo | u[sonic]WS6 Datenprotokolle Header: $WIMMB Luftdruck: 600.0...1100.0 NMEA KOMMUNIK ATIONSPAR AMETER B: Luftdruck in hPa Telegrammende: <CR><LF> Baudrate: 4800 Baud Data Bits: Fehlercode: 9999.9 Parity Bit: None (keines) WICHTIG! BITTE BEACHTEN: Stop Bits: 1 (oder mehr) Handshake: ohne FELDL ÄNGE... -
Seite 11: Modbus-Protokoll
Hinweis: Modbus muss in der Grundeinstellung konfiguriert sein. Diese Betriebsanleitung behandelt die allgemeine Modbus-Spezifikation, die für alle Modbus-Sensoren von LAMBRECHT meteo gilt. Die Anleitung ermöglicht eine einfache Bedienung aller LAMBRECHT meteo Modbus-Sensoren. Einige Sensoren der Modbus- Familie bieten zusätzliche Register und Funktionen, die in separaten Dokumenten über die hier beschriebenen Register und Funktionen beschrieben werden. Für den allgemeinen Betrieb von Modbus-Sensoren in einer Wetterstation oder SPS sind die in dieser Anleitung beschriebenen Register und Funktionen ausreichend. -
Seite 12: Verfügbare Modbus-Kommandos
0x03 (deskriptive Sensordaten-Register) • „Read Input Register” Befehl: 0x04 Messwert-Register (jeder Messwert ist einzeln anzufordern) • „Write Multiple Register” Befehl: 0x10 (Schreiben in Konfigurationsregister) 13.5 Momentanwerte / Echtzeitwerte (Input-Register) Die folgenden Messwerte werden von den LAMBRECHT meteo-Sensoren bereitgestellt. Register Parametername Einheit Divisor Anzahl der Register Zugriffstyp 30001... -
Seite 13: Periodenwerte; Mittelwert, Maximum Und Minimum (Input-Register)
LAMBRECHT meteo | u[sonic]WS6 13.6 Periodenwerte; Mittelwert, Maximum und Minimum (Input-Register) Register Parametername Einheit Divisor Anzahl der Zugriffstyp Register 30002 Windgeschwindigkeit Durchschnitt Read only 30003 Windgeschwindigkeit Maximum Read only 30004 Windgeschwindigkeit Minimum Read only 30202 Windrichtung Durchschnitt ° Read only... -
Seite 14: Beschreibende Sensor-Parameter-Register (Holding-Register)
LAMBRECHT meteo | u[sonic]WS6 13.7 Beschreibende Sensor-Parameter-Register (Holding-Register) Register Parametername Anzahl der Register Hinweis Zugriffstyp 40050 Geräte-Identifikationsnummer 8 (2 Zeichen in jedem Die zurückgegebenen Read only Register) Daten haben die Form (15 Zeichen) eines 16-Byte-Strings mit Null-Terminierung. 40100 Seriennummer 6 (2 Zeichen in jedem Die zurückgegebenen... -
Seite 15: Autokonfiguration
LAMBRECHT meteo | u[sonic]WS6 Autokonfiguration Alle LAMBRECHT meteo Modbus-Sensoren bieten dem erfahrenen Anwender die Möglichkeit, in seinem Modbus- Master eine Autokonfiguration auf der Basis zusätzlicher, im Sensor gespeicherter Informationen zu implementieren. Die notwendigen Informationen sind im Dokument „Allgemeine Anleitung für LAMBRECHT meteo Modbus- Sensoren“ zu finden. SDI-12-Schnittstelle SDI-12 ist werkseitig vorzukonfigurieren. Bitte bei Bestellung angeben: Id-Nr. 97.16470.000002 Konfiguration SDI-12 Die Kommunikation mithilfe des SDI-12-Protokolls über die SDI-12-Schnittstelle basiert auf dem „SDI-12 A Serial-... -
Seite 16: Firmwareversion - Ende Der Antwort
– Sensoradresse I – Befehl „Send Identification“ a14LMGmbH151647011.1 14 – 2 Zeichen SDI-12 Versionsnr. 14 = Version 1.4 LMGmbH15 – 8 Zeichen Herstellername (= Lambrecht meteo GmbH) 164701 – 6 Zeichen Sensortyp 1.1 – Firmwareversion ! – Befehlsende <CR><LF> – Ende der Antwort... - Seite 17 LAMBRECHT meteo | u[sonic]WS6 Ändere Adresse - aAb! Die Werkseinstellung für die Adresse „0“. Falls mehrere Sensoren an denselben Bus angeschlossen sind, kann die Sensoradresse mit dem Befehl aAb! geändert werden. Die Adresse ist immer ein einzelnes ASCII-Zeichen. Standardmäßig werden die ASCII-Zeichen für die Zahlen zwischen „0“ bis „9“ (dezimal 48 bis 57) verwendet. Falls mehr als 10 Sensoren an einen Bus angeschlossen sind, können alternativ auch die Zeichen „A“...
- Seite 18 LAMBRECHT meteo | u[sonic]WS6 Start parallele Messung mit CRC - aCC! Gleicher Befehl wie „aC!“, aber der Sensor sendet zusätzlich zu den aufbereiteten Messdaten noch eine 3-stellige CRC-Prüfsumme. Für weitere Informationen zur Generierung dieser CRC-Prüfsumme verweisen wir auf „SDI-12 Standard, Version 1.3, 2012, chapter 4.4.12“.
- Seite 19 LAMBRECHT meteo | u[sonic]WS6 Sende Daten - aD0! Die mit den Befehlen „C“ oder „M“ vom Sensor angeforderten Daten können mit dem Befehl „aD0!“ abgerufen werden. Der Sensor verwendet die entsprechenden Vorzeichen („+“ oder „-“) als Feldtrennzeichen. Wenn die Daten mit einem „CC“- oder „MC“-Befehl angefordert wurden, wird zusätzlich eine CRC-Prüfsumme zurückgegeben.
- Seite 20 LAMBRECHT meteo | u[sonic]WS6 Syntax für Messungen mit „aC!“- oder „aM!“-Befehl Befehl Antwort aD0! a<values><CR><LF> a – Sensoradresse a – Sensoradresse D – Befehl „Sende Daten“ <values> – Abgerufene Daten getrennt durch 0 – Anfrage für Daten aus entsprechendes Vorzeichen („+“ oder „-“)
-
Seite 21: Technische Daten
LAMBRECHT meteo | u[sonic]WS6 Technische Daten Wettersensor u[sonic]WS6 00.16480.000000 Einsatzbereich -40...+70 °C (-50...+70 °C beheizt); 0...100 % r. F. Parameter Windrichtung Messprinzip Ultraschall-Laufzeitmessung Messbereich 0...359,9° Genauigkeit < 2° (> 1 m/s) RMSE Auflösung 0,1° Windgeschwindigkeit Messprinzip Ultraschall-Laufzeitmessung Messbereich 0...65 m/s Genauigkeit 0,2 m/s RMSE (v <... -
Seite 22: Weitere Spezifikationen
Hüttenfehler: < 4 % r. F. in Abhängigkeit von v > 2 m/s und Sonneneinstrahlung Entsorgung Die LAMBRECHT meteo GmbH ist bei der Stiftung Elektro-Altgeräte Register ear erfasst und registriert unter: WEEE-Reg.-Nr. DE 45445814 In der Kategorie Überwachungs- und Kontrollinstrumente, Geräteart: „Überwachungs- und Kontrollinstrumente für ausschließlich gewerbliche Nutzung“.
