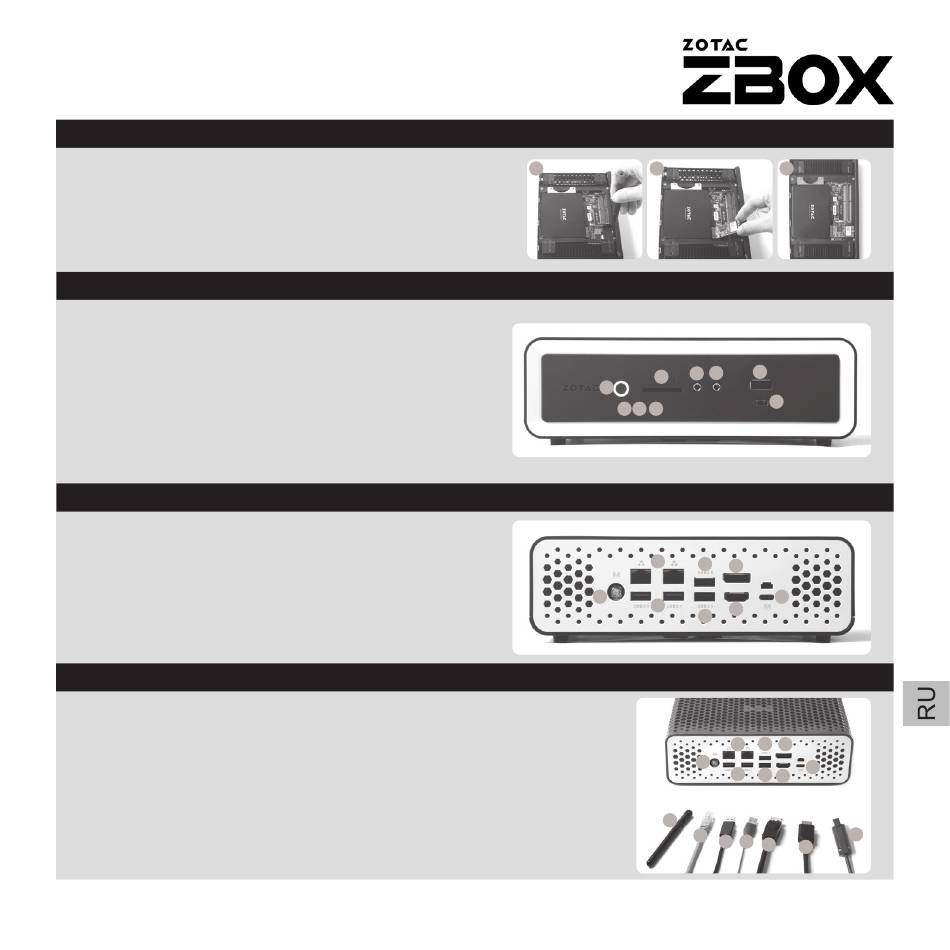

УСТАНОВКА МОДУЛЯ SSD С РАЗЪЕМОМ M.2
1. Найдите слот модуля SSD с разъемом M.2 и удалите
винт.
2. Вставьте модуль SSD с разъемом M.2 в слот под углом
45 градусов.
3. Осторожно нажмите на модуль SSD с разъемом M.2 и
вставьте винт для фиксации накопителя.
ПЕРЕДНЯЯ ПАНЕЛЬ
1. Кнопка включения
2. Светодиодный индикатор PWR
3. Светодиодный индикатор SATA
4. Светодиодный индикатор WiFi
5. Устройство считывания карт памяти (SD/SDHC/SDXC)
6. Разъем для наушников или колонок
7. Разъем для микрофона
8. Порт USB 3.1
9. Порт Thunderbolt 4
ЗАДНЯЯ ПАНЕЛЬ
1. Разъём для антенны WiFi
2. Порты LAN (RJ45)
3. Порты USB 3.1
4. Порт USB 2.0
5. Разъем DisplayPort
6. Разъем HDMI
7. Входпитания (20 Впост. тока)
УСТАНОВКА ВАШЕГО ZOTAC ZBOX NANO
1. Подключение антенны Wi-Fi
2. Подключение проводной домашней сети
3. Подключение устройств USB 3.1
4. Подключение устройств USB 2.0
5. Подключение дисплея DisplayPort
6. Подключение дисплея HDMI
7. Подключение адаптера питания и включение системы
