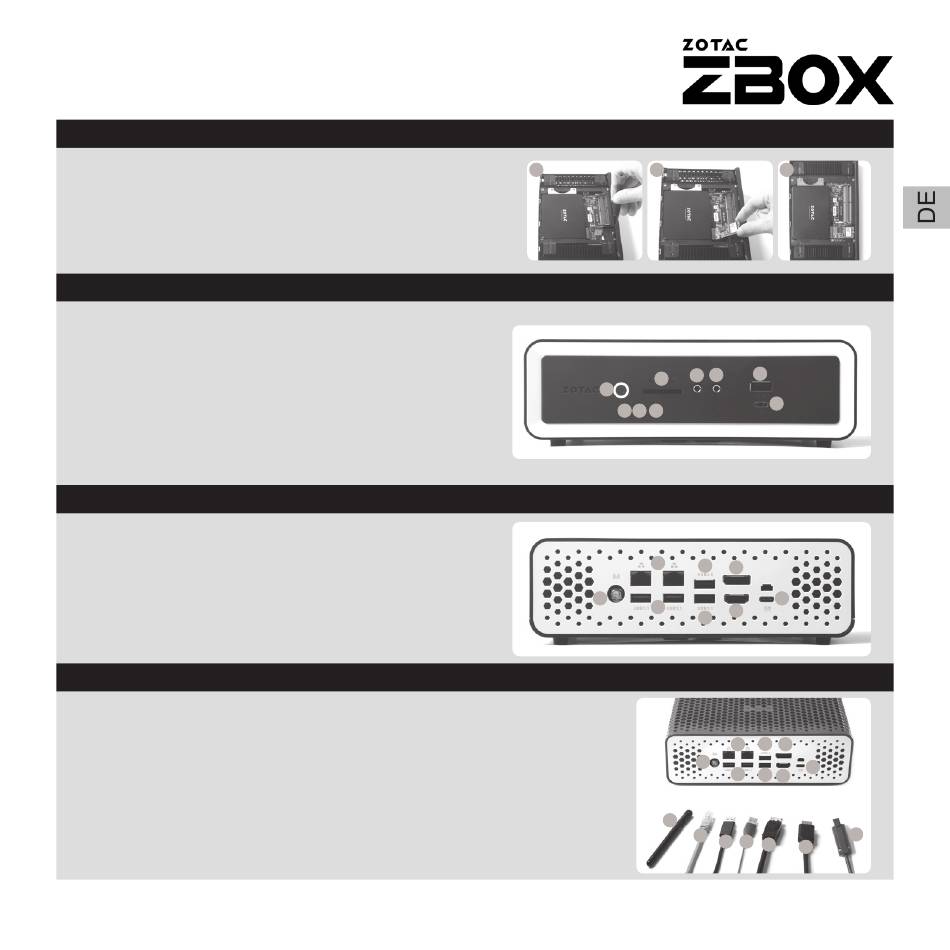

M.2-SSD-MODUL INSTALLIEREN
1. Suchen Sie nach dem M.2-SSD-Steckplatz und ent-
fernen Sie die Schraube.
2. Setzen Sie ein M.2-SSD-Modul in einem 45-Grad-Win-
kel in den Steckplatz ein.
3. Drücken Sie vorsichtig das M.2-SSD-Modul herunter
und fixieren Sie sie das Modukl mit der Schraube.
FRONTSEITE
1. Netzschalter
2. PWR-LED
3. SATA-LED
4. WiFi-LED
5. Kartenleser [SD/SDHC/SDXC]
6. Kopfhörer/Lautsprecher Ausgang
7. Mikrofon Eingang
8. USB 3.1 Anschluss
9. Thunderbolt 4 Anschluss
RÜCKSEITE
1. WiFi Antennen-Anschluss
2. Netzwerk (RJ45) Anschlüsse
3. USB 3.1 Anschlüsse
4. USB 2.0 Anschluss
5. DisplayPort Anschluss
6. HDMI Anschluss
7. Leistungseingang (20 V Gleichspannung)
INBETRIEBNAHME DER ZOTAC ZBOX NANO
1. Schließen Sie die WLAN-Antenne an
2. Schließen Sie Ihren kabelgebundenes Heimnetzwerk an
3. Schließen Sie Ihre USB 3.1 Geräte an
4. Schließen Sie Ihre USB 2.0 Geräte an
5. Schließen Sie ihren DisplayPort Monitor an
6. Schließen Sie Ihren HDMI Monitor an
7. Schließen Sie das Netzteil an und schalten Sie das Gerät ein
1
2
6 7
5
1
2 3 4
2
4
1
3
3
1
1
2
3
8
9
5
7
6
2
4
5
7
3
3
6
7
3
4
5
6
15
