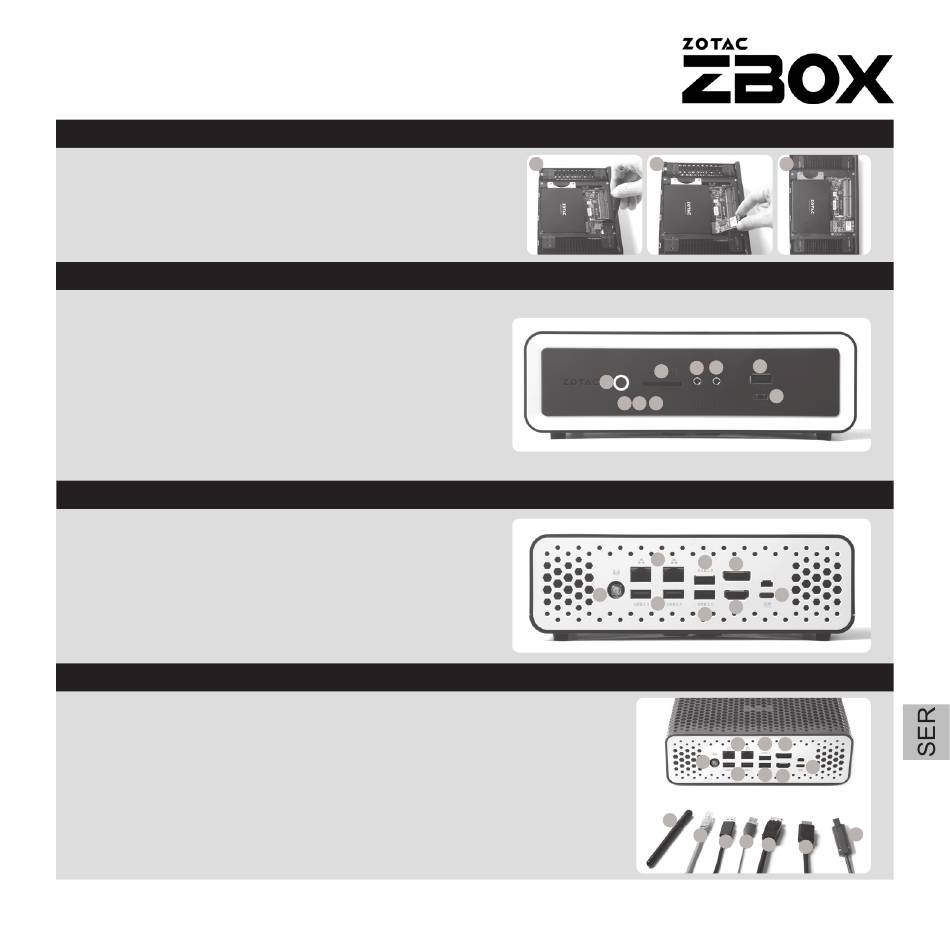

INSTALACIJA MODULA M.2 SSD
1. Pronađite slot M.2 SSD i uklonite vijak.
2. Umetnite modul M.2 SSD u slot pod uglom od
45 stepeni.
3. Lagano pritisnite nadole modul M.2 SSD i
pričvrstite disk pomoću vijka.
PREDNJA PLOČA
1. Taster za dovod napona
2. PWR LED svetlo
3. SATA LED svetlo
4. WiFi LED svetlo
5. Čitač memorijske kartice (SD/SDHC/SDXC)
6. Audio izlaz / izlaz za slušalice
7. Mikrofonski ulaz
8. USB 3.1 port
9. Thunderbolt 4 port
ZADNJA PLOČA
1. Konektor WiFi antene
2. LAN (RJ45) portovi
3. USB 3.1 portovi
4. USB 2.0 port
5. Port ekrana
6. HDMI port
7. Izvor napajanja (DC 20 V)
POSTAVLJANJE ZOTAC ZBOX NANO-A
1. Povezivanje antene za Wi-Fi
2. Povezivanje sa ožičenom kućnom mrežom
3. Povezivanje USB 3.1 uređaja
4. Povezivanje USB 2.0 uređaja
5. Povezivanje DisplayPort ekrana
6. Povezivanje HDMI ekrana
7. Povezivanje adaptera za napajanje i uključivanje sistema
