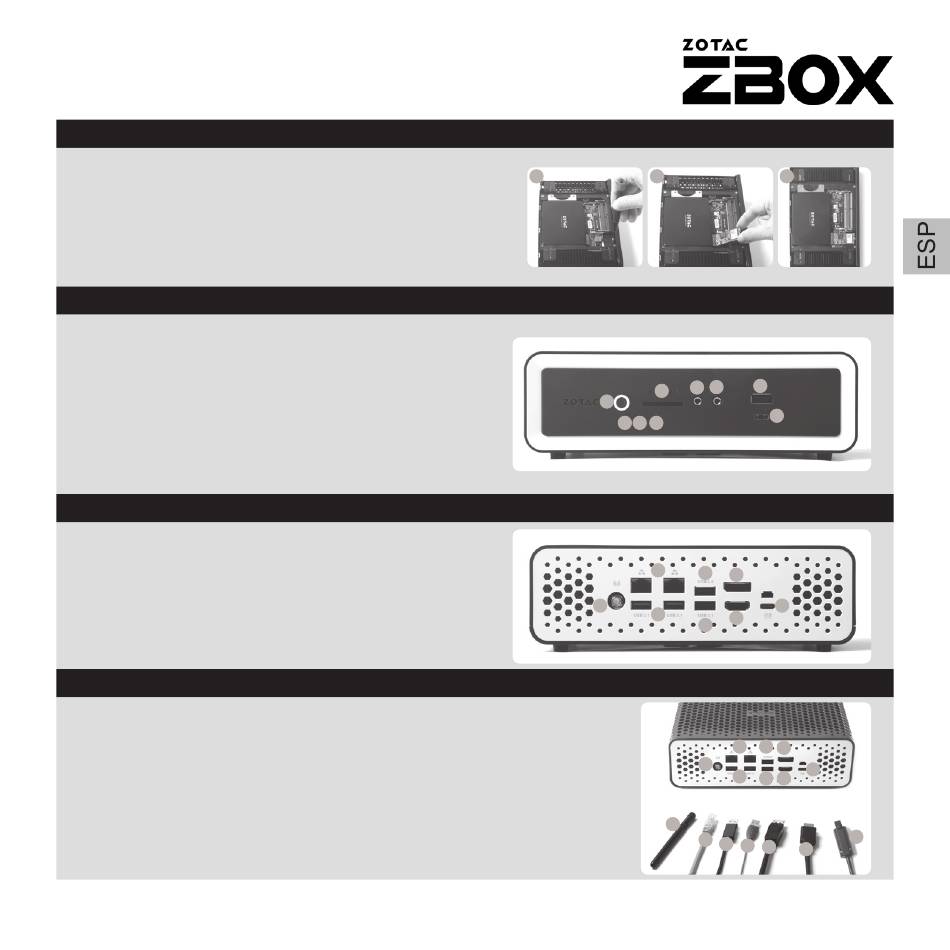

INSTALAR EL MÓDULO DE LA UNIDAD DE ESTADO SÓLIDO M.2
1. Localice la ranura de la unidad de estado sólido M.2 y
retire el tornillo.
2. Inserte un módulo de la unidad de estado sólido M.2
en la ranura formando un ángulo de 45 grados.
3. Presione suavemente hacia abajo el módulo de la
unidad de estado sólido M.2 e instale el tornillo para
asegurar la unidad.
PANEL FRONTAL
1. Botón de encendido
2. PWR LED
3. SATA LED
4. WiFi LED
5. Lector de tarjetas (SD/SDHC/SDXC)
6. Headphone/Audio Out jack
7. Microphone jack
8. Puerto USB 3.1
9. Puerto Thunderbolt 4

PANEL TRASERO

1. Conector antena WiFi
2. Puertos LAN (RJ45)
3. Puertos USB 3.1
4. Puerto USB 2.0
5. DisplayPort
6. Puerto HDMI
7. Entrada de alimentación (20 VCC)
CONECTAR EL ZOTAC ZBOX NANO
1. Conexión de antena para Wi-Fi
2. Conexión a una red doméstica con cable
3. Conectar dispositivos USB 3.1
4. Conectar dispositivos USB 2.0
5. Conexión de una pantalla DisplayPort
6. Conexión de una pantalla HDMI
7. Conexión de adaptador de corriente y encender el sistema
1 2
6 7
5
1
2 3 4
2
4
1
3
3
1
1
2
3
8
9
5
7
6
2 4 5
7
3
3 6
7
3
4
5
6
