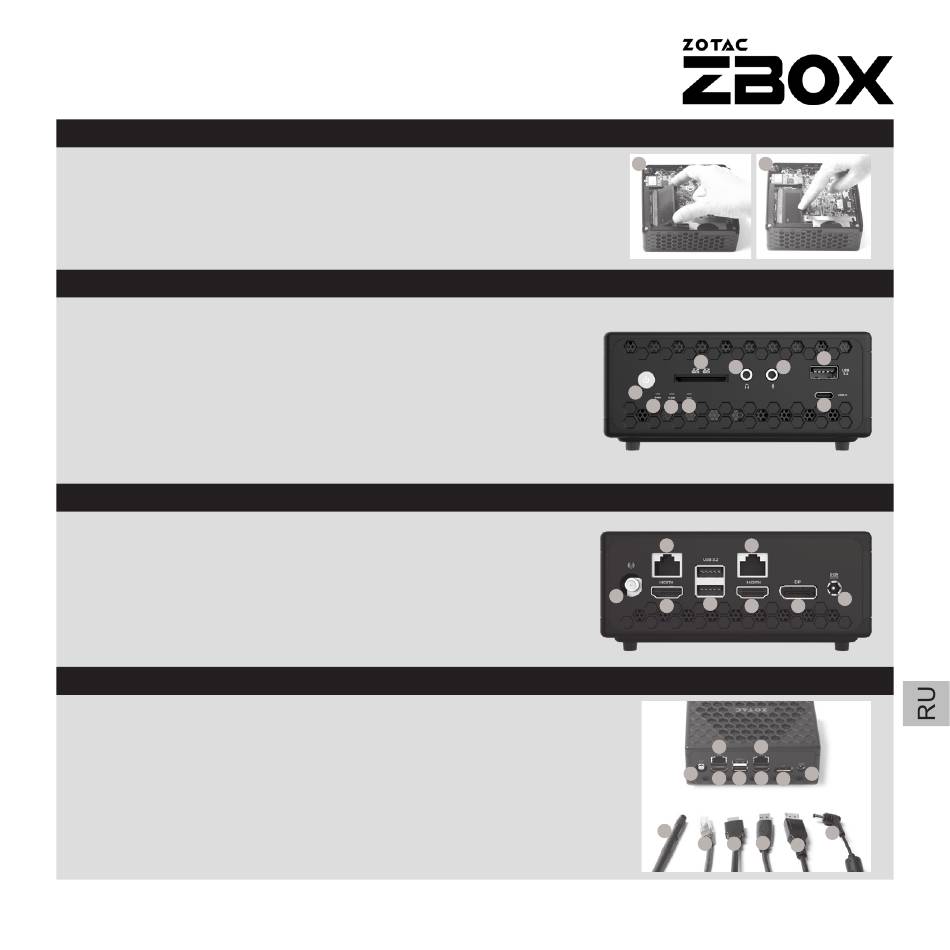

УСТАНОВКА МОДУЛЕЙ ПАМЯТИ
1. Найдите слоты памяти SO-DIMM и вставьте модуль памяти
SO-DIMM в слот под углом в 45 градусов.
2. Аккуратно нажимайте на модуль памяти до щелчка, который
будет означать, что модуль закреплён в слоте специальными
держателями.
ПЕРЕДНЯЯ ПАНЕЛЬ
1. Кнопка включения
2. Светодиодный индикатор PWR
3. Светодиодный индикатор SATA
4. Светодиодный индикатор WiFi
5. Устройство считывания карт памяти (SD/SDHC/SDXC)
6. Разъем для наушников или колонок
7. Разъем для микрофона
8. Порт USB 3.2
9. Порт USB Type-C
ЗАДНЯЯ ПАНЕЛЬ
1. Разъём для антенны WiFi
2. Порты LAN (RJ45)
3. Разъем HDMI
4. Порты USB 3.2
5. Разъем DisplayPort
6. Разъем питания (19 В, постоянный ток)
УСТАНОВКА ВАШЕГО ZOTAC ZBOX NANO
1. Подключение антенны Wi-Fi
2. Подключение проводной домашней сети
3. Подключение дисплея HDMI
4. Подключение устройств USB 3.2
5. Подключение дисплея DisplayPort
6. Подключение адаптера питания и включение системы
1 2
5
6 7
1
2 3 4
2 2
1
4
3 3
2 2
1
3 4 3
5
1
4
2 3
8
9
6
5
6
6
5
45
