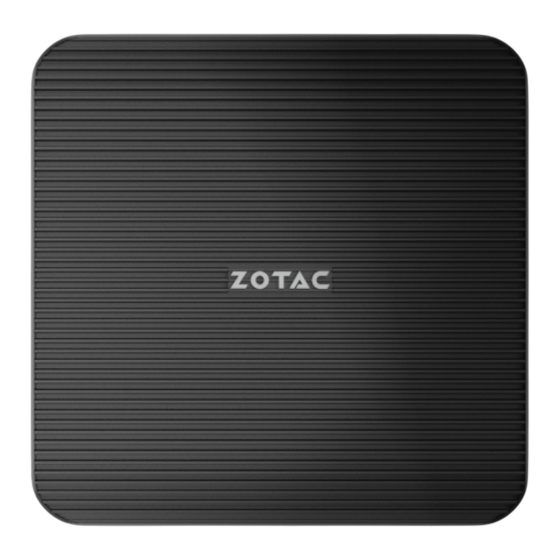

Zotac ZBOX C Serie Schnellstartanleitung

Vorschau ausblenden Andere Handbücher für ZBOX C Serie:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 15

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für Zotac ZBOX C Serie

Inhaltszusammenfassung für Zotac ZBOX C Serie

  • Seite 2 Руководство по установке (RU) ---------------------------------------------------------------------------42 Skraćeni vodič za rad (SER) ---------------------------------------------------------------------------------44 Rýchla príručka (SK) --------------------------------------------------------------------------------------------46 Hitri namestitveni vodič (SL) -----------------------------------------------------------------------------------48 Hızlı Kullanım Klavuzu (TR)----------------------------------------------------------------------------------50 Посібник із швидкого встановлення (UA) --------------------------------------------------------------52 * For barebone version, please download the drivers on www.zotac.com.
  • Seite 3 • 1 x Antenna • 1 x Quick Start Guide C U S TO M I Z I N G YO U R ZOTAC Z B OX 1. Loosen the 4 screws securing the bottom cover. 2. Gently remove the cover.
  • Seite 4 4. DisplayPort 5. HDMI port 6. Power input (DC19V) S E T T I N G U P YO U R ZOTAC Z B OX 1. Connecting antenna for Wi-Fi 2. Connecting to a wired home network 3. Connecting USB 3.1 devices 4.
  • Seite 5 快速启动指南 快速启动指南 包装内含以下内容 1 x 索泰 ZBOX 2 x VESA 背架 1 x 电源适配器 1 x 电源线 1 x USB 系统修复随身碟（选配) 1 x 天线 1 x 快速启动指南 定制索泰 ZBOX 1. 松 开并卸下将底盖固定至机箱的四颗螺丝。 2. 轻 轻地移除外壳。 安装内存模块 1. 找 到 SO-DIMM 插槽，以斜 45 度把内存模块插 入 SO-DIMM 插槽 2. 轻 按内存，直到内存完全锁入到卡扣内，并检查是 否安装稳固...
  • Seite 6 正面 1. 电 源键 2. M icroSD 存储卡插槽 3. U SB 3.1 Type-C 端口 4. U SB 3.1 端口 5. 模 拟音频接口（3.5mm） 背面 1. 无 线网络天线接口 2. 以 太网接口 3. U SB 3.1 端口 4. D isplayPort 接口 5. H DMI 接口 6. 电 源输入接口（直流 19V） 安装你的索泰...
  • Seite 7 快速啟動指南 快速啟動指南 包裝內含以下內容 1 x 索泰 ZBOX 2 x VESA 背架 1 x 電源適配器 1 x 電源線 1 x USB 系統修復隨身碟（optional） 1 x 天線 1 x 快速啟動指南 快速啟動指南 定制索泰 ZBOX 1. 鬆 開並卸下將底蓋固定至機箱的四顆螺絲。 2. 輕 輕地移除蓋子。 安裝記憶體模組 1. 找 到 SO-DIMM 插槽，以斜 45 度把記憶體模組插 入 SO-DIMM 插槽 2. 輕...
  • Seite 8 前面板 1. 電 源鍵 2. M icroSD 記憶卡插槽 3. U SB 3.1 Type-C 接口 4. U SB 3.1 接口 5. 模 擬音頻介面（3.5mm） 後視圖 1. W iFi 天線連接器 2. 網 絡（RJ45）接口 3. U SB 3.1 接口 4. D isplayPort 接口 5. H DMI 接口 6. 電 源輸入（直流 19V） 安裝你的索泰...
  • Seite 11 KRATKA UPUSTVA ZA KORIŠTENJE KRATKA UPUSTVA ZA KORIŠTENJE U PAKETU SE NALAZI • 1 x ZOTAC ZBOX • 2 x postolje VESA • 1 x AC adapter • 1 x napojni kabal • 1 x OS Oporavak USB Vozim (opciono) •...
  • Seite 12 2. Priključak za LAN (RJ45) 3. Priključak za USB 3.1 4. DisplayPort 5. HDMI priključak 6. Ulaz za napojni kabal (DC19V) POSTAVLJANJE ZOTAC ZBOX -A 1. Povezivanje antene za Wi-Fi 2. Povezivanje sa žičanom kućnom mrežom 3. Povezivanje USB 3.1 uređaja 4.
  • Seite 13 STRUČNÁ PŘÍRUČKA STRUČNÁ PŘÍRUČKA OBSAH BALENÍ • 1 x ZOTAC ZBOX • 2 x držák VESA • 1 x střídavý adaptér • 1 x Napájecí šňůra • 1 x OS USB Disk Zotavení (volitelně) • 1 x antény • 1 x Rychlý návod UŽIVATELSKÉ...
  • Seite 14 2. Síťový konektory LAN (RJ45) 3. Konektor USB 3.1 4. DisplayPort 5. Port HDMI 6. Příkon (DC19V) NASTAVENÍ SYSTÉMU ZOTAC ZBOX 1. Připojení antény pro Wi-Fi 2. Připojení domácí sítě kabelem 3. Připojení zařízení USB 3.1 4. Připojení displeje přes DisplejPort 5.
  • Seite 15 SCHNELLANLEITUNG SCHNELLANLEITUNG VERPACKUNGSINHALT • 1 x ZOTAC ZBOX • 2 x VESA-Halterung • 1 x Netzteil • 1 x Netzkabel • 1 x USB-Stick zur Wiederherstellung des Betriebssystems (optional) • 1 x WiFi Antennen • 1 x Schnellstartanleitung KONFIGURATION DER ZOTAC ZBOX 1.
  • Seite 16 2. Netzwerk (RJ45) Anschlüsse 3. USB 3.1 Anschluss 4. DisplayPort Anschluss 5. HDMI Anschluss 6. Netzteil Anschluss (DC19V) INBETRIEBNAHME DER ZOTAC ZBOX 1. Schließen Sie die WLAN-Antenne an 2. Schließen Sie Ihren kabelgebundenes Heimnetzwerk an 3. Schließen Sie Ihre USB 3.1 Geräte an 4.
  • Seite 17 GUÍA RÁPIDA DE FUNCIONAMIENTO GUÍA RÁPIDA DE FUNCIONAMIENTO CONTENIDO • 1 x ZOTAC ZBOX • 2 x montaje VESA • 1 x adaptador AC • 1 x cable de corriente • 1 x Unidad USB de recuperación del sistema operativo (opcional) •...
  • Seite 18 2. Puertos LAN (RJ45) 3. Puerto USB 3.1 4. DisplayPort 5. Puerto HDMI 6. Entrada corriente (DC19V) CONECTAR EL ZOTAC ZBOX 1. Conexión de antena para Wi-Fi 2. Conexión a una red doméstica con cable 3. Conectar dispositivo USB 3.1 4.
  • Seite 19 GUIDE D’INSTALLATION RAPIDE GUIDE D’INSTALLATION RAPIDE CONTENU • 1 x ZOTAC ZBOX • 2 x Monture VESA • 1 x Adaptateur AC • 1 x Câble d’alimentation • 1 x Clé USB de restauration d’OS (optionnel) • 1 x Antenne •...
  • Seite 20 3. Port USB 3.1 4. DisplayPort 5. Port HDMI 6. Entrée câble d’alimentation (DC19V) INSTALLER VOTRE ZOTAC ZBOX 1. Connecter une antenne Wi-Fi 2. Connecter un réseau filaire 3. Connecter des appareils en USB 3.1 4. Connecter un affichage DisplayPort 5.
  • Seite 21 VODIÈ ZA BRZI POÈETAK VODIÈ ZA BRZI POÈETAK SADRŽAJ PAKIRANJA • 1 x ZOTAC ZBOX • 2 x VESA konzola • 1 x AC adapter • 1 x kabel napajanja • 1 x OS Recovery USB pogon (opcija) • 1 x antene •...
  • Seite 22 3. USB 3.1 prikljuèak 4. DisplayPort priključak 5. HDMI priključak 6. Ulaz napajanja (DC 19 V) POSTAVLJANJE UREÐAJA ZOTAC ZBOX 1. Spajanje antene na Wi-Fi 2. Spajanje sa žičnom kućnom mrežom 3. Spajanje USB 3.1 uređaja 4. Spajanje DisplayPort zaslona 5.
  • Seite 23 GYORS ÚTMUTATÓ GYORS ÚTMUTATÓ A CSOMAG TARTALMA • 1 db ZOTAC ZBOX • 2 db VESA konzol • 1 db hálózati adapter • 1 db hálózati kábel • 1 db OS helyreállítási USB meghajtó (opcionális) • 1 db antenna • 1 db Gyors használati útmutató...
  • Seite 24 2. LAN (RJ45) csatlakozók 3. USB 3.1 csatlakozó 4. Kijelzőportok 5. HDMI csatlakozó 6. Áramforrás bemenet (19V egyenáram) A ZOTAC ZBOX BEÁLLÍTÁSA 1. Wi-Fi antenna csatlakoztatása 2. Csatlakozás a vezetékes otthoni hálózathoz 3. USB 3.1 eszközök csatlakoztatása 4. DisplayPort kijelző csatlakoztatása 5.
  • Seite 25 BUKU PETUNJUK BUKU PETUNJUK ISI PAKET • 1 x ZOTAC ZBOX • 2 x VESA mount • 1 x AC Adapter • 1 x Power Cord • 1 x pemulihan OS usb drive (opsi) • 1 x antena • 1 x Panduan Ringkas SESUAIKAN ZOTAC ZBOX ANDA 1.
  • Seite 26 2. LAN (RJ45) ports 3. Port USB 3.1 4. DisplayPort 5. HDMI port 6. Daya input (DC19V) SIAPKAN ZOTAC ZBOX ANDA 1. Menghubungkan antena untuk Wi-Fi 2. Menghubungkan ke jaringan kabel rumah 3. Menghubungkan perangkat USB 3.1 4. Menghubungkan layar DisplayPort 5.
  • Seite 27 • 1 x SO Recovery USB Drive (opzionale) • 1 x Antenna • 1 x guida all’installazione COME PERSONALIZZARE IL TUO ZOTAC ZBOX 1. Allentare le 4 viti che fissano il coperchio inferiore. 2. Rimuovere delicatamente il pannello. INSTALLARE UN MODULO DI MEMORIA 1.
  • Seite 28 2. LAN (RJ45) 3. USB 3.1 4. DisplayPort 5. HDMI 6. Alimentazione (DC19V) COME POSIZIONARE IL TUO ZOTAC ZBOX 1. Connettere un’antenna Wi-Fi 2. Connessione alla rete domestica con i cavi di rete 3. Connettere un dispositivo USB 3.1 4. Connettere un monitor DisplayPort 5.
  • Seite 29 クイックスタートガイド 内容物 1 x ZOTAC ZBOX 2 x VESAマウント 1 x ACアダプタ 1 x 電源ケーブル 1 x OS リカバリー用 USB メモ（オプショナル） 1 x アンテナ 1 x クイック スタート ガイド ZOTAC ZBOX の開け方 1. 底 面カバーを固定している4本のネジを外します。 2. カ バーを取り外します。 メモリの取り付け 1. S O-DIMM スロットに メモリを45 度の角度で差し 込みます。 2. S O-DIMMスロットの横の金具でメモリが固定される までゆっくり押し下げます。 M.2 SSDモジュールのインストレーション 1. M .2 SSDスロットをに45度角度でM.2 SSDモジュールを スロットに挿入してください。...
  • Seite 30 （3.5mm） リアパネル 1. W iFi アンテナコネクタ 2. L AN (RJ45) 3. U SB 3.1 4. D isplayPort 5. H DMI 6. 電 源入力 (DC19V) ZOTAC ZBOX のセッティング 1. 無 線LANアンテナを接続する 2. ホ ームネットワークへ接続する 3. U SB 3.1デバイスを接続する 4. D isplayPortケーブルを接続する 5. H DMIケーブルを接続する 6. 電 源ケーブルを接続し、電源スイッチ を押す...
  • Seite 31 빠른시작 가이드 패키지 구성품 • 1 x ZOTAC ZBOX • 2 x VESA 마운트 • 1 x AC 어댑터 • 1 x 파워코드 • 1 x OS 복구용 USB 드라이브 (추가사항) • 1 x 안테나 • 1 x 빠른 시작 가이드 책자...
  • Seite 32 2. LAN (RJ45) 포트 3. USB 3.1 포트 4. DP 포트 5. HDMI 포트 6. 파워입력 (DC19V) ZOTAC ZBOX 셋팅 1. Wi-Fi용 안테나를 연결 합니다. 2. 유선 랜을 연결 합니다. 3. USB 3.1 장치와 연결 합니다. 4. DP포트와 연결 합니다.
  • Seite 33 GUIA DE ARRANQUE RÁPIDO GUIA DE ARRANQUE RÁPIDO CONTENIDO • 1 x ZOTAC ZBOX • 2 x montaje VESA • 1 x adaptador AC • 1 x cable de corriente • 1 x OS Recuperatio USB Coegi (opcional) • 1 x antena •...
  • Seite 34 2. Puertos LAN (RJ45) 3. Puerto USB 3.1 4. DisplayPort 5. Puerto HDMI 6. Entrada corriente (DC19V) CONFIGURAR EL ZOTAC ZBOX 1. Conexión de antena para Wi-Fi 2. Conexión a una red doméstica con cable 3. Conectar dispositivos USB 3.1 4.
  • Seite 35 GUIA DE ARRANQUE RÁPIDO GUIA DE ARRANQUE RÁPIDO CONTEÚDO DA EMBALAGEM • 1 x ZOTAC ZBOX • 2 x suporte VESA • 1 x transformador AC • 1 x cabo de alimentação • 1 x Unidade USB de Recuperação OS (opcional) •...
  • Seite 36 3. Porta USB 3.1 4. Porta de exibição 5. Porta HDMI 6. Entrada de alimentação (19 V DC) CONFIGURAR O ZOTAC ZBOX 1. Ligação de uma antena Wi-Fi 2. Ligação a uma rede doméstica com fios 3. Ligação a dispositivos USB 3.1 4.
  • Seite 37 SKRÓCONA INSTRUKCJA OBSŁUGI SKRÓCONA INSTRUKCJA OBSŁUGI ZAWARTOŚĆ OPAKOWANIA • 1 x ZOTAC ZBOX • 2 x Uchwyt montażowy VESA • 1 x Zasilacz AC • 1 x Kabel zasilający • 1 x Napęd USB do odzyskiwania systemu operacyjnego (opcja) • 1 x Antena •...
  • Seite 38 2. Porty LAN (RJ45) 3. Port USB 3.1 4. DisplayPort 5. Port HDMI 6. Gniazdo zasilania (DC19V) KONFIGUROWANIE ZOTAC ZBOX 1. Podłącz antenę Wi-Fi 2. Podłącz przewodową sieć domową 3. Podłącz urządzenia USB 3.1 4. Podłącz wyświetlacz DisplayPort 5. Podłącz wyświetlacz HDMI...
  • Seite 39 GUIA RÁPIDO CONTEÚDO DA EMBALAGEM • 1 x ZOTAC ZBOX • 2 x Suporte VESA • 1 x Adaptador AC • 1 x Cabo de força • 1 x Unidade USB de Recuperação OS (opcional) • 1 x Antena • 1 x Guia de Início Rápido PERSONALIZAR O SEU ZOTAC ZBOX 1.
  • Seite 40 3. Porta USB 3.1 4. Porta DisplayPort 5. Porta HDMI 6. Entrada de energia (DC19V) CONFIGURANDO O SEU ZOTAC ZBOX 1. Conexão antena para Wi-Fi 2. Ligar a uma rede doméstica com fio 3. Conectando dispositivos USB 3.1 4. Conectando exibição DisplayPort 5.
  • Seite 41 GHID DE PORNIRE RAPIDĂ GHID DE PORNIRE RAPIDĂ CONTEÚDO DA EMBALAGEM • 1 x ZOTAC ZBOX • 2 x Sistem de Montare VESA • 1 x Adaptor CC • 1 x Cablu de Alimentare • 1 x Sistemul de OPERARE Unitate de Recuperare USB (opţional)
  • Seite 42 2. Porturi LAN (RJ45) 3. Port USB 3.1 4. DisplayPort 5. Port HDMI 6. Intrare de curent (CC19V) SETARE ZOTAC ZBOX 1. Conectarea antenei pentru Wi-Fi 2. Conectarea la o reţea de domiciliu cablată 3. Conectarea dispozitivelor USB 3.1 4. Conectarea afişorului DisplayPort 5.
  • Seite 43 РУКОВОДСТВО ПО УСТАНОВКЕ КОМПЛЕКТ ПОСТАВКИ • 1 х ZOTAC ZBOX; • 2 х Крепление VESA; • 1 х Блок питания; • 1 х Шнур питания; • 1 x USB-накопитель для восстановления ОС; (дополнительно) • 1 х Антенна • 1 x Краткое руководство по установке...
  • Seite 44 2. Порты LAN (RJ45) 3. Порты USB 3.1 4. Разъем DisplayPort 5. Разъем HDMI 6. Разъем питания (19 В, постоянный ток) УСТАНОВКА ВАШЕГО ZOTAC ZBOX 1. Подключение антенны Wi-Fi 2. Подключение проводной домашней сети 3. Подключение устройств USB 3.1 4. Подключение дисплея DisplayPort 5.
  • Seite 45 SKRAĆENI VODIČ ZA RAD SKRAĆENI VODIČ ZA RAD SADRŽAJ PAKOVANJA • 1 x ZOTAC ZBOX • 2 x Zglobni nosač • 1 x AC adapter • 1 x Strujni kabl • 1 x ОС Рецовери УСБ Дриве (opciono) • 1 x antene •...
  • Seite 46 2. LAN (RJ45) portovi 3. USB 3.1 port 4. Port ekrana 5. HDMI port 6. Naponski ulaz (DC 19V) POSTAVLJANJE ZOTAC ZBOX-A 1. Povezivanje antene za Wi-Fi 2. Povezivanje sa ožičenom kućnom mrežom 3. Povezivanje USB 3.1 uređaja 4. Povezivanje DisplayPort ekrana 5.
  • Seite 47 STRUÈNÁ PRÍRUÈKA OBSAH BALENIA • 1 x zariadenie ZOTAC ZBOX • 2 x držiak VESA • 1 x sieťový adaptér • 1 x napájací kábel • 1 x Operujte jednotku USB na obnovenie systému (voliteľné) • 1 x antény • 1 x Príručka pre rýchly štart PRÍPRAVA ZARIADENIA ZOTAC ZBOX...
  • Seite 48 2. Porty pre LAN (RJ45) 3. Port USB 3.1 4. Port na displej 5. Port HDMI 6. Napájanie (DC 19 V) NASTAVENIE ZARIADENIA ZOTAC ZBOX 1. Zapojenie antény pre Wi-Fi 2. Zapojte systém k domácej káblovej sieti. 3. Pripojenie USB 3.1 zariadení.
  • Seite 49 NAVODILA ZA HITER ZAČETEK UPORABE NAVODILA ZA HITER ZAČETEK UPORABE VSEBINA PRODAJNEGA PAKETA • 1 x ZOTAC ZBOX • 2 x nosilec VESA • 1 x napajalnik AC • 1 x napajalni kabel • 1 x OS obnovitveni pogon USB (dodatno) •...
  • Seite 50 3. Vhod USB 3.1 4. Vhod DisplayPort 5. Vhod HDMI 6. Vhod za napajanje (19 V DC) VZPOSTAVITEV NAPRAVE ZOTAC ZBOX 1. Priklop antene za Wi-Fi 2. Priklop na domače žično omrežje 3. Priklop USB 3.1 naprav 4. Priklop zaslona na DisplayPort 5.
  • Seite 51 HIZLI KULLANIM KLAVUZU HIZLI KULLANIM KLAVUZU PAKET IÇERIĞI • 1 x ZOTAC ZBOX • 2 x VESA bağlantısı • 1 x AC adaptör • 1 x Güç Kablosu • 1 x OS Kurtarma USB Sürücüsü (opsiyonel) • 1 x anten •...
  • Seite 52 2. LAN (RJ45) çıkışları 3. USB 3.1 çıkış 4. DisplayPort 5. HDMI çıkış 6. Güç Girişi (DC19V) ZOTAC ZBOX ’INIZI AYARLAMAK 1. Wi-Fi’ye anten bağlamak 2. Bir kablolu ev ağına bağlanmak 3. USB 3.1 aygıtları bağlamak 4. DisplayPort görüntü bağlamak 5.
  • Seite 53 ПОСІБНИК ЗІ ШВИДКОГО ВСТАНОВЛЕННЯ КОМПЛЕКТ ПОСТАВКИ • 1 х ZOTAC ZBOX • 2 х кріплення VESA • 1 х блок живлення • 1 х шнур живлення • 1 x USB-диск відновлення ОС (елемент додаткової комплектації) • 1 х антена • 1 x Короткий посібник зі встановлення...
  • Seite 54 3. Порт USB 3.1; 4. Порт DisplayPort; 5. Порт HDMI; 6. Місце для підключення блока живлення (19 В, постійний струм) ВСТАНОВЛЕННЯ ВАШОГО ZOTAC ZBOX 1. Підключення антени Wi-Fi 2. Підключення дротової домашньої мережі 3. Підключення пристроїв USB 3.1 4. Підключення дисплея DisplayPort 5.
  • Seite 57 291-SB447-00...
