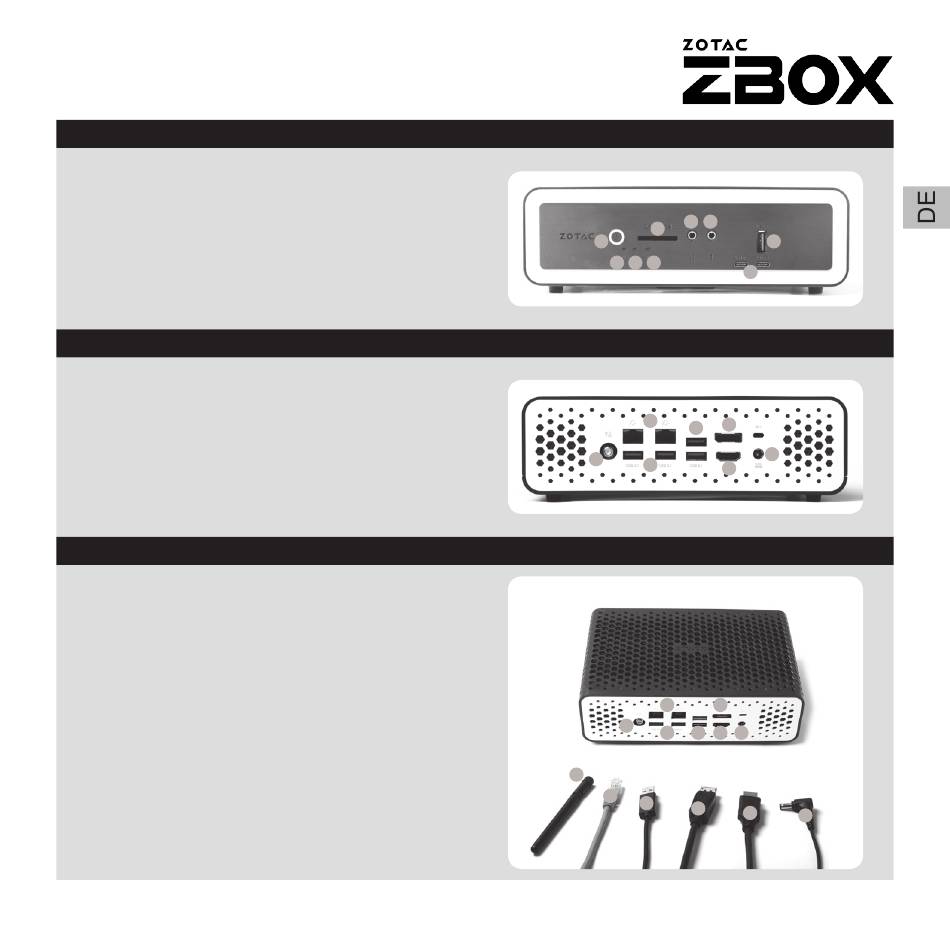

FRONTSEITE
1. Netzschalter
2. PWR-LED
3. SATA-LED
4. WiFi-LED
5. Kartenleser [SD/SDHC/SDXC]
6. Kopfhörer/Lautsprecher Ausgang
7. Mikrofon Eingang
8. USB 3.1 Type-C Anschlüsse
9. USB 3.0 Anschlüsse
RÜCKSEITE
1. WiFi Antennen-Anschluss
2. Netzwerk (RJ45) Anschlüsse
3. USB 3.1 Anschlüsse
4. DisplayPort Anschluss
5. HDMI Anschluss
6. Netzteil Anschluss (DC19V)
INBETRIEBNAHME DER ZOTAC ZBOX NANO
1. Schließen Sie die WLAN-Antenne an
2. Schließen Sie Ihren kabelgebundenes
Heimnetzwerk an
3. Schließen Sie Ihre USB 3.1 Geräte an
4. Schließen Sie ihren DisplayPort Monitor an
5. Schließen Sie Ihren HDMI Monitor an
6. Schließen Sie das Netzteil an und schalten Sie
das Gerät ein
