1 Común
2 Señal de tensión 2
3 Común de tensión 2
Contacto Función
1 Común
2 RS232 datos RX
3 RS232 datos TX
Contacto Función
1 Común
2 Señal de tensión 4
3 Común de tensión 4
El sensor y 19plus deben ajustarse a la misma velocidad en baudios
Contacto
1 Común
2 Datos RS232 transmitidos a sensor RS232
3 Datos RS232 recibidos desde sensor RS232
4 Alimentación al sensor RS232

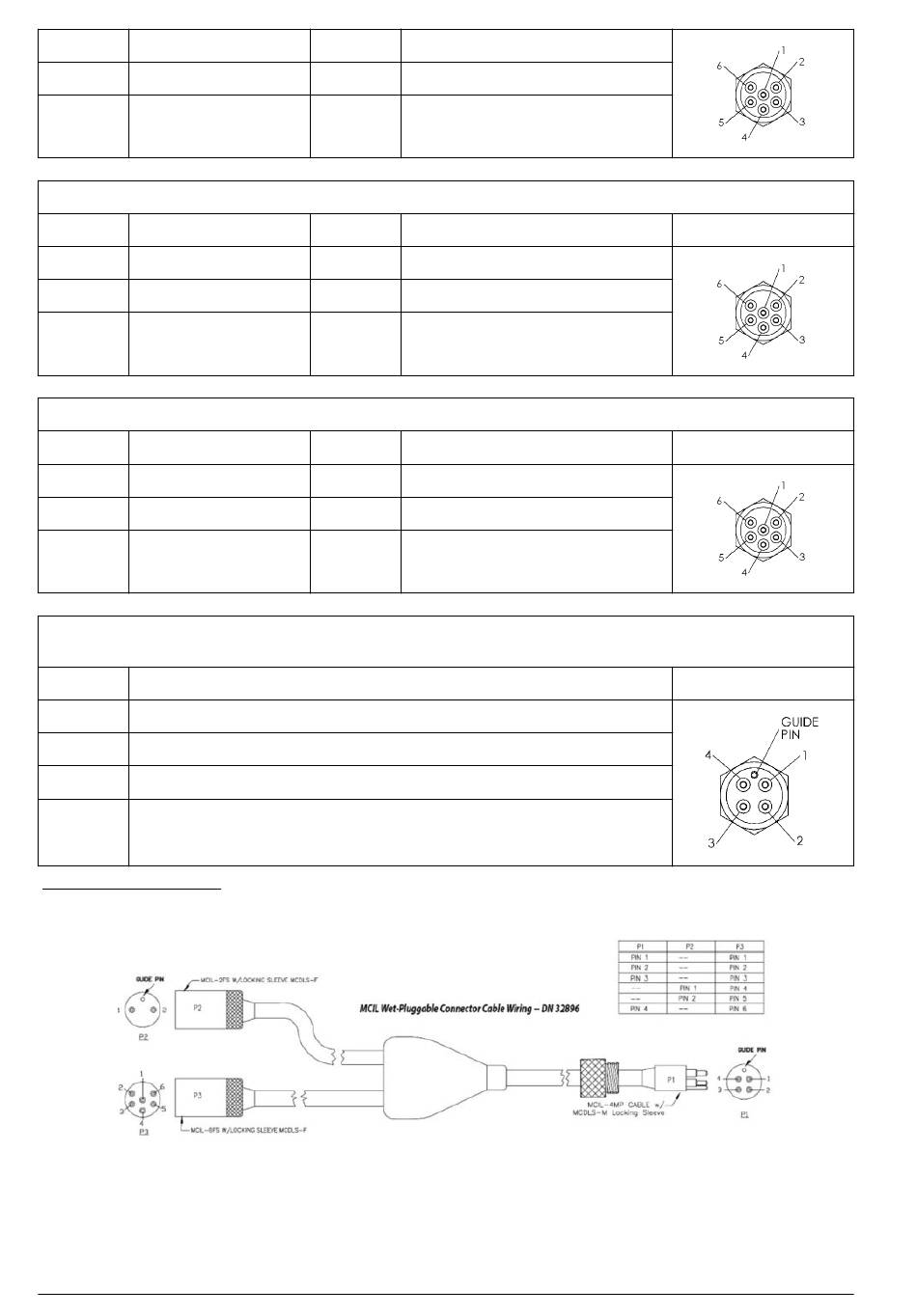

Figura 1 Cable en Y
30 Español
4 Señal de tensión 3
5 Común de tensión 3
6 Salida de alimentación auxiliar
J3: E/S de datos, bomba, alimentación externa
Contacto
4 Alimentación de la bomba común
5 Alimentación de la bomba
6 Entrada de alimentación auxiliar,
9–28 V CC
J4: entrada diferencial auxiliar 4, 5
Contacto
4 Señal de tensión 5
5 Común de tensión 5
6 Salida de alimentación auxiliar
J5: entrada auxiliar en serie
Función
Función
Función
MCBH6MP
MCBH6MP
MCBH4MP
