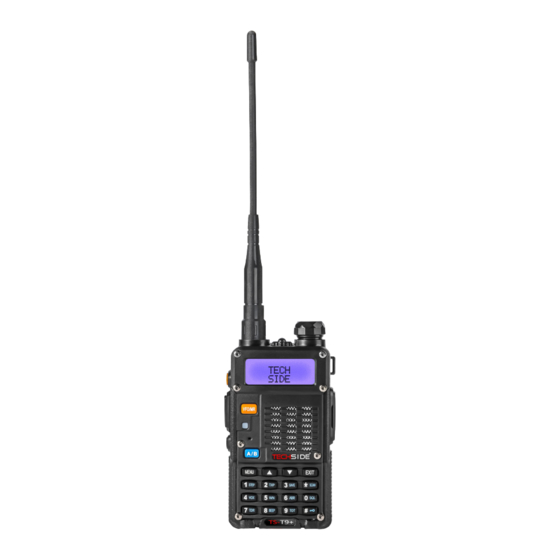

TechSide TS-T9+ Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
TS-T9+
DUAL BAND VHF/UHF
PMR446/LPD TRANSCEIVER
IT EN DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TechSide TS-T9+

Inhaltszusammenfassung für TechSide TS-T9+

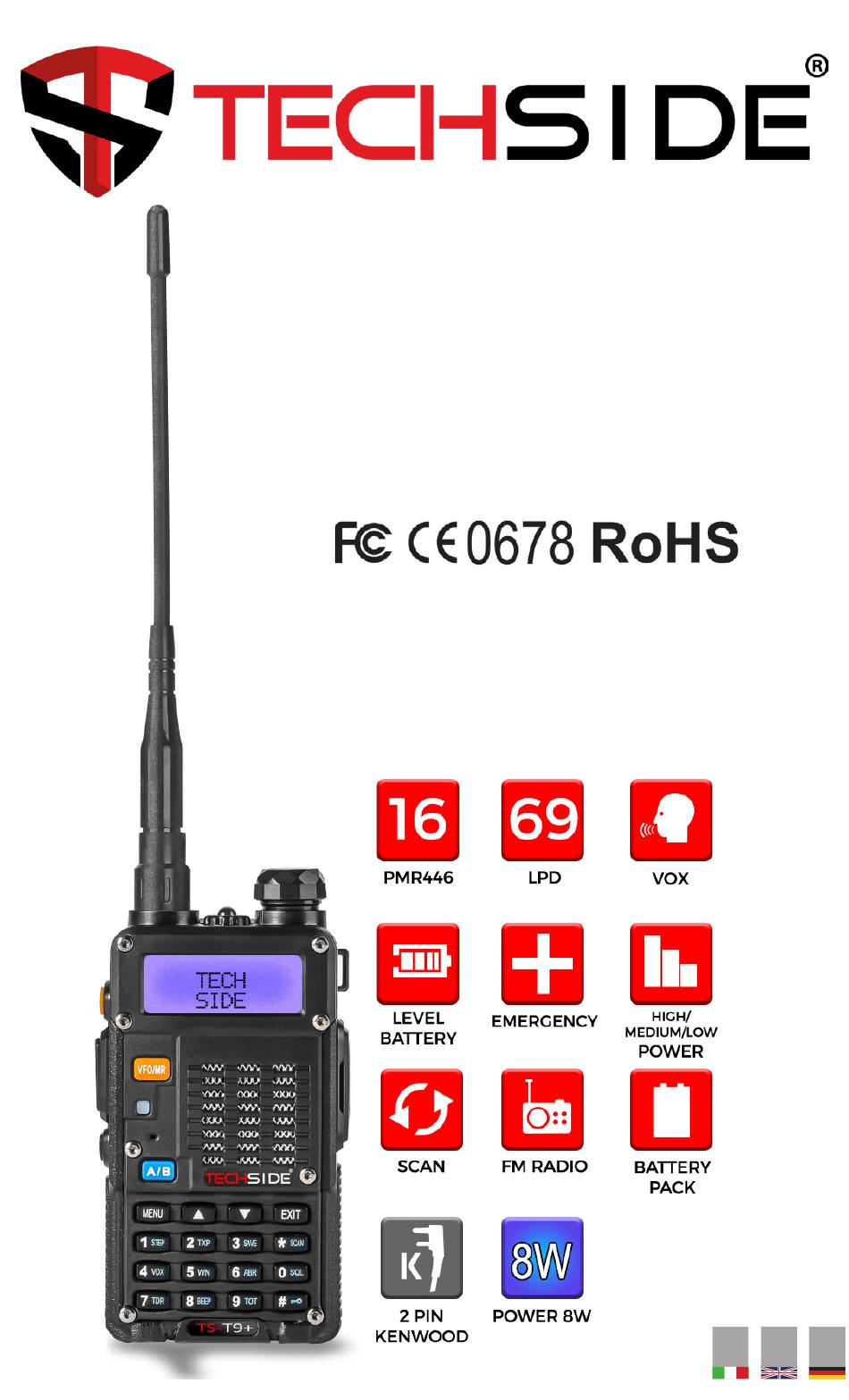

  • Seite 1 TS-T9+ DUAL BAND VHF/UHF PMR446/LPD TRANSCEIVER IT EN DE...
  • Seite 2 Prodotto importato e distribuito da Tech Side S.r.l. The manual in your language is available on our Website Italian..2-27 Das Handbuch in Ihrer Sprache finden Sie auf unserer Website Le manuel dans votre langue est disponible sur notre site web English...28-55 Il manuale nella tua lingua è...
  • Seite 3 INDICE AVVERTIMENTO! Leggere queste informazioni prima di utilizzare la radio. Dichiarazione FCC Contenuto della confezione Colore retroilluminazione (WT-LED) - N°29 Questa apparecchiatura è stata testata e trovata conforme ai limiti per un dispositivo digitale di Classe B, in conformità alla Parte 1 5 delle norme FCC.

  • Seite 4: Contenuto Della Confezione

    Contenuto della confezione: • Squelch regolabile in 9 livelli • Presa accessori 2pin Kenwood • VOICE: indicazione vocale della funzi- one selezionata • Blocco tastiera • Pacco batteria Li-Ion 1800mAh La nostra Radio Tech Side TS-T9+ è programmata con frequenze preimpostate Mid- land.

  • Seite 5: Copertura Riferita Alla Banda Pmr

    Copertura riferita alla banda PMR Tabella Sobtoni CTCSS Riportati Radio TechSide Le prestazioni dei ricetrasmettitori dipendono dalle condizioni ambientali ed atmos- Codice Codice Codice Codice Codice feriche. Fattori ambientali quali alture, edifici, alberi, fogliame possono diminuire la 67.0 94.8 131.8 171.3...
  • Seite 6 Comandi principali e parti della radio: Comandi della radio Display LCD Antenna Aggancio per cinturino da polso Torcia elettrica Presa Accessori (auricolare) Knob (On / OFF, Volume) A/B (Tasto selezione frequenza: premerlo per selezionare la frequenza desiderata Display LCD BAND (cambia banda non pre- sente su TS-T9+) CALL (premere per attivare la Tastiera alfanumerica...

  • Seite 7: Installazione Antenna

    Inserimento Batteria Togliere Batteria Ricarica: È necessario ricaricare il pacco batteria prima dell’utilizzo. Collegate lo spinotto dell’adattatore da muro nel retro del caricatore da tavolo e inserite la spina dell’adattatore nella presa di corrente. Posizionate il pacco batteria Li-ion o la radio completa di batteria nella vaschetta del caricatore da tavolo.
  • Seite 8 Operazioni Base: Tasti alfanumerici Tramite questi tasti potete digitare le informazioni o le vostre selezioni. Tasto accensione/volume Ruotate il tasto Accensione/volume in senso orario per accendere l’apparato e In modalità tx, premete il tasto desiderato per inviare il codice DTMF corrispondente in senso anti-orario per spegnerlo.
  • Seite 13 Nota bene 1: Tech Side TS-T9+ è in grado di visualizzare la doppia frequenza. In Dual Watch (TDR) - Menu N° 7 modalità frequenza, il display mostrerà la frequenza di trasmissione e ricezione; Quando questa funzione è attivata, riceverete sulle frequenze dei canali A e canale mentre in modalità...
  • Seite 14 mazione; è possibile digitare fino ad un massimo di 3 caratteri. programmato tramite il software di programmazione opzionale. È possibile digitare un massimo di 5 cifre. Blocco canale occupato (BCL) - Menu N° 23 DTMFST (DTMFST) - Menu N°16 Questa funzione permette di bloccare le interferenze da altre radio: se si seleziona Questa funzione che vi permette di trasmettere il codice DTMFST un canale occupato, la pressione del tasto PTT non ha nessun effetto e la radio non Codici gruppi (S-CODE) - Menu N°17...
  • Seite 15 MSG: viene visualizzato Tech Side. Frequency band Shift (BAND) - Menu N°33 In modalità frequenza, premete il tasto BAND per selezionare la banda di frequenza Roger beep (ROGER) - Menu N° 39 Quando rilasciate il PTT, la radio emetterà un beep per confermare agli altri desiderata.
  • Seite 16 Specifiche tecniche 1. In modalità frequenza, premete * per più di 2 secondi. La radio inizierà la scansi- one delle frequenze a seconda dello step di frequenza impostato. Bande di frequenza VHF 136-174MHz/ UHF 400-520MHz; 2. Con i tasti si può invertire la direzione della scansione. Alimentazione 7.4V (Pacco batteria Li-Ion ricaricabile) 3.
  • Seite 17 INDEX WARNING! Read this information before using the radio. FCC Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of FCC Rules. Package contents Channel Delete (DEL-CH) - N°28 These limits are designed to provide reasonable protection against harmful interference in a residential installation.

  • Seite 18: Main Features

    Package contents: • VOICE: vocal indication of the functio- none selected • Keypad lock • 1800mAh Li-Ion battery pack • Kenwood 2pin accessory socket Our Radio Tech Side TS-T9+ is programmed with Midland preset frequencies. This way if you try to communicate with for example a model G7, G9 Midland, by positioning on the same frequency or number it is possible to commu- nicate with it.
  • Seite 19 Coverage referred to the PMR band CTCSS Subtone Table Reported Radio TechSide The performance of the transceivers depends on the environmental and atmo- Code Code Code Code Code spheric conditions. Environmental factors such as hills, buildings, trees, foliage can 67.0 94.8...
  • Seite 20 Main controls and parts of the radio: Display LCD Antenna Hook for wrist strap Electric torch Accessories socket (earphone) Knob (On / OFF, Volume) A/B (Frequency selection key: press it to select the desired frequency LCD display BAND (change band not present on TS-T9+) CALL (press to activate the FM Alphanumeric keyboard...

  • Seite 21: Battery Insertion

    Battery Insertion Remove the Battery Reload: It is necessary to recharge the battery pack before use. Connect the plug of the wall adapter to the back of the desktop charger and insert the adapter plug into the socket. Place the Li-ion battery pack or the radio complete with battery in the tray of the desktop charger.

  • Seite 22: Monitor Button

    Basic Operations: Alphanumeric keys Using these keys you can type in the information or your selections. Power / volume button Turn the Power/volume button clockwise to turn on the device and In TX mode, press the desired key to send the DTMF code corresponding anti-clockwise to turn it off.
  • Seite 27 Note 1: Tech Side TS-T9+ is able to display dual frequency. In frequency mode, correspondence of the corresponding channel or frequency. the display will show the transmission and reception frequency; while in channel Note: when the Dual Watch function is activated, you can change the parameters mode both channels are displayed.
  • Seite 28 This function can be set from PC Keyboard lock (AUTOLK) - Menu N°24 Scan Resume Mode (SC-REV) - Menu N°18 This function avoids accidental key presses. When activated, the keyboard locks Thanks to this function, Tech Side TS-T9+ is able to scan in frequency or channel automatically after 15s.
  • Seite 29 and reception). Keypad lock - Menu N°41 You can choose from the following settings: This function locks the keyboard to prevent accidental key presses. OFF: TS-T9+ receives on both channels (not simultaneously); To unlock the keyboard, press # for more than 2 seconds. will flash on the corresponding frequency band FM radio (FM) - Menu No°42 A: TS-T9+ receives on both channels (not simultaneously) but transmits only on...
  • Seite 30 Note: for scan mode, refer to Menu No. 18. Reiezione spurie <7.5μV Automatic radio search FM Radio (FM) Menu N°51 Sensitivity -122dBm (12dB SINAD) This function automatically searches for FM radio frequencies. Weight 203 gr The FM radio band is 65-108MHz. Dimensions 100 x 55 x x30 mm Procedure:...
  • Seite 31 INDICE WARNUNG! Lesen Sie diese Informationen, bevor Sie das Radio verwenden. FCC-Erklärung Paketinhalt Hintergrundbeleuchtung (WT-LED) - Nr. 29 Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 1 5 der FCC-Bestimmun- gen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in einer Wohnanlage bieten. Dieses Gerät Vorsichtsmaßnahmen Empfangsbeleuchtung (RX-LED) - Nr.

  • Seite 32: Packungsinhalt

    Packungsinhalt: gewählten Funktion • Tastensperre • 1800mAh Li-Ion Akku • Kenwood 2-polige Zubehörbuchse Unser Radio Tech Side TS-T9+ ist mit voreingestellten Midland-Frequenzen programmiert. Wenn Sie beispielsweise versuchen, mit einem G7- oder G9-Mid- land-Modell zu kommunizieren, positionieren Sie sich auf derselben Frequenz oder Nummer, mit der Sie kommunizieren können.
  • Seite 33 Abdeckung bezogen auf das PMR-Band CTCSS Subtones Table Gemeldete Radio TechSide Die Leistung der Transceiver hängt von den Umgebungsbedingungen und den at- Code Code Code Code Code mosphärischen Bedingungen ab. Umweltfaktoren wie Hügel, Gebäude, Bäume und 67.0 94.8 131.8 171.3 203.5...
  • Seite 34 Hauptsteuerungen und Teile des Radios: Funksteuerung LCD Bildschirm Antenne Haken für Handschlaufe Elektrische Taschenlampe Zubehörbuchse (Headset) Knopf (Ein / Aus, Lautstärke) A / B (Frequenzauswahltaste: Drücken Sie diese Taste, um die gewünschte Frequenz auszu- wählen LCD Bildschirm BAND (Wechselband bei TS-T9+ nicht vorhanden) CALL (drücken Sie, um das Alphanumerische Tastatur...

  • Seite 35: Einlegen Der Batterie

    Einlegen der Batterie Batterie entfernen Nachfüllung: Der Akku muss vor dem Gebrauch aufgeladen werden. Schließen Sie den Stecker des Wandadapters an die Rückseite des Desktop-La- degeräts an und stecken Sie den Stecker des Adapters in die Steckdose. Legen Sie den Li-Ionen-Akku oder das Radio mit Akku in das Fach des Desk- top-Ladegeräts.

  • Seite 36: Grundoperationen: Ein- / Lautstärketaste

    Grundoperationen: Alphanumerische Schlüssel Mit diesen Tasten können Sie Informationen oder Ihre Auswahl eingeben. Ein- / Lautstärketaste Drehen Sie die Ein- / Lautstärketaste im Uhrzeigersinn, um das Gerät einzuschalten, Drücken Sie im TX-Modus die gewünschte Taste, um den DTMF-Code zu senden entsprechend und gegen den Uhrzeigersinn, um es auszuschalten.

  • Seite 41: Menüfunktionen

    Hinweis 1: Tech Side TS-T9+ kann mit zwei Frequenzen angezeigt werden. Im Hintergrundbeleuchtung (ABR) - Menü Nr. 6 Frequenzmodus zeigt das Display die Sende- und Empfangsfrequenz an. Im Mit dieser Funktion ist es möglich, das Ausschalten (1-5s) der Hintergrundbeleuch- Kanalmodus werden beide Kanäle angezeigt. tung des Displays einzustellen.
  • Seite 42 Sprachfunktion (VOICE) - Menü Nr. 14 In diesem Menü können Sie den Kanal- / Frequenzanzeigemodus in der unteren Die VOICE-Funktion informiert Sie über jede Operation oder Auswahl, die Sie Zeile (B) der Anzeige einstellen. treffen. Anzeigemodus: FREQ.: Frequenz + Kanalnummer ANI-ID (ANI-ID) - Menü...
  • Seite 43 FULL : Die Frequenz wird angezeigt. Frequenzbandverschiebung (BAND) - Menü Nr. 33 Drücken Sie im Frequenzmodus die BAND-Taste, um das gewünschte Frequenzband MSG: TechSide wird angezeigt. auszuwählen. Roger Piepton (ROGER) - Menü Nr. 39 VHF: 144 - 146 MHz / UHF: 430 - 440 MHz Wenn Sie die PTT loslassen, piept das Radio, um dies anderen zu bestätigen...
  • Seite 44 gen zu werden. (zur Bestätigung auf dem Bildschirm muss “CT” angezeigt werden). Drücken Sie MON, um die Funktion ein- oder auszuschalten. Kehren Sie zu Menü 11 zurück Kanal- / Frequenzmodus (VFO / MR) - Menü Nr. 46 Drücken Sie *, CT blinkt auf dem Display. Drücken Sie die Taste VFO / MR, um vom Kanal- in den Frequenzmodus zu Wenn ein anderes Gerät sendet, zeigt das Display den CTCSS / DCS-Code an.
