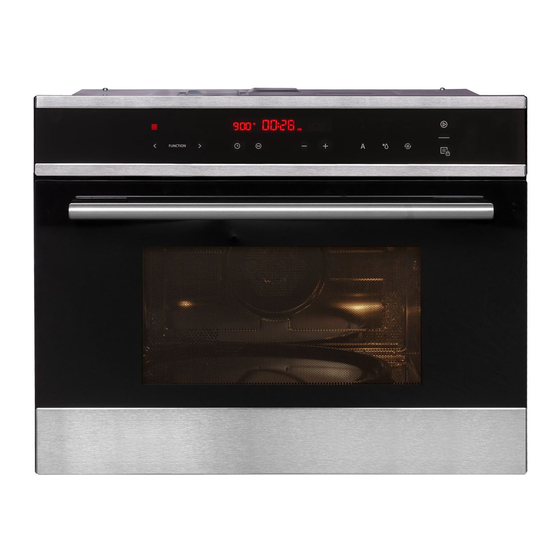

- Seite 1 Mikrowelle EBM4545HIG Gebrauchs- und Montageanweisung...
-
Seite 2: Inhaltsverzeichnis
Zu Ihrer Sicherheit Inhaltsverzeichnis Zu Ihrer Sicherheit ............. 6 Sicherheit und Verantwortung ........7 Sicherheit und Warnungen ..........8 Einbau und Installation ..........12 Installation ..............13 Einbau ............... 14 Vor der ersten Inbetriebnahme ........ 16 Fehlersuche ............. 26 Tipps zur Mikrowelle ..........27 Reinigung und Pflege .......... -
Seite 3: Einleitung
Zu Ihrer Sicherheit Einleitung Bevor Sie das Gerät in Betrieb nehmen, lesen Sie diese Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Be- trieb. -
Seite 4: Beschreibung Des Gerätes
Zu Ihrer Sicherheit Beschreibung des Gerätes Lieferumfang 1 Mikrowellengerät, 1 Glasdrehteller, 1 niedriger Grillrost, 1 hoher Grillrost, 1 Glasfettpfanne, 1 Emalierterdrehteller, 1 Gebrauchsanweisung Dieses Zeichen weist darauf hin, dass die Oberfläche während des Betriebs heiß ist → nicht berühren. Bedienfeld Grillelement *) Grillgut immer direkt auf Licht... - Seite 5 Zu Ihrer Sicherheit Drehteller Achten Sie auf den Achswinkel. 2. Justieren Sie den Winkel des Drehtellers und der Drehteller-Achse. Schematisch Seitliche Ansicht 3. Passen Sie den Drehteller in den Hohlraum ein. Hinweise zu Drehteller: • Niemals den Drehteller auf den Kopf stellen. Der Drehteller sollte niemals behindert werden.
-
Seite 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und wei- tere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit ei- nem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 7: Sicherheit Und Verantwortung
Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von schutzbedürftigen Personen: Kinder und Personen mit verringerten Fä- higkeiten! • Dieses Gerät kann von Kindern ab 8 Jah- ren, sowie von Personen mit verringerten physischen, sensomotorischen oder men- talen Fähigkeiten oder Mangel an Erfah- rung und/oder Wissen benutzt werden: –... -
Seite 8: Sicherheit Und Warnungen
Zu Ihrer Sicherheit 1.2 Sicherheit und Warnungen Gefahr durch Magnetismus! Im Bedienfeld oder den Bedienelementen sind Permanentmagnete eingesetzt. Diese können elektronische Implantate, z. B. Herzschrittma- cher oder Insulinpumpen, beeinflussen. Als Trä- ger von elektronischen Implantaten 10 cm Min- destabstand zum Bedienfeld einhalten: VERBRENNUNGSGEFAHR! Im Garraum gelagerte, brennbare Gegenstände können sich entzünden. - Seite 9 Zu Ihrer Sicherheit Mikrowelle EXPLOSIONSGEFAHR! Flüssigkeiten oder andere Nahrungsmittel in fest verschlossenen Gefäßen können explodieren. Nie Flüssigkeiten oder andere Nahrungsmittel in fest verschlossenen Gefäßen erhitzen. BRANDGEFAHR! Die nicht bestimmungsgemäße Verwendung des Gerätes ist gefährlich und kann Schäden verur- sachen. • Nicht zulässig sind, das Trocknen von Speisen •...
- Seite 10 Zu Ihrer Sicherheit Eignung von Kochgeschirr und Zubehörteilen Anweisungen Allgemein Falls das Geschirr als Mikrowellen geeignet markiert ist, benutzen Sie dieses un- ter Beachtung der sonstigen Sicherheitsanweisungen in Ihrer Mikrowelle. Verwenden Sie keinen anderen Drehteller im Gerät. Betreiben Sie das Gerät nicht, wenn der Drehteller oder die Drehunterlage nicht richtig angebracht sind.
-
Seite 11: Allgemeine Eignung Material Nach Funktionen
Zu Ihrer Sicherheit Allgemeine Eignung Material nach Funktionen: Material Grill-/ Mikrowelle Kombiniertes Konvektions- Garen funktion Glas (allgemein) Nein Ja (1) Nein Glas (hitzebeständig) Glaskeramik und Ke- ramik (hitzebestän- Ja (1) Ja (1) dig) Steingut Porzellan (hitzebe- ständig) Plastik (allgemein) Nein Ja (2) Nein Plastik (hitzebestän-... -
Seite 12: Einbau Und Installation
Einbau und Installation Eignungstest Kochgeschirr in Mikrowelle Stellen Sie den leeren Behälter und ein Glas Wasser in den Garinnenraum. Das Wasser wird benötigt, damit das Gerät nicht leer oder nur mit einem leeren Be- hälter läuft. Lassen Sie das Gerät nun für 60 Sekunden bei höchster Leistungs- stufe laufen. -
Seite 13: Installation
Einbau und Installation 2.1 Installation Das Gerät soll in einem gut belüfteten und trockenen Raum stehen. Die Umge- bungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funk- tion des Gerätes aus. • Die Mikrowelle muss auf einer flachen, stabilen und wärmebeständigen Unterlage stehen, die in der Lage ist, das Gewicht der Mikrowelle und des Garguts zu tragen. -
Seite 14: Einbau
Einbau und Installation WICHTIG • Die Füße des Mikrowellengerätes sollen stabil auf dem Boden stehen und nicht wa- ckeln. • Das Netzkabel darf niemals eingeklemmt oder abgedeckt werden. • Ein beschädigtes Netzkabel nur vom technischen Kundendienst auswechseln lassen. • Benutzen Sie das Gerät nicht zweckentfremdet. (z.B. zum Heizen von Räumen, usw.). -
Seite 15: Einbau Des Gerätes
Einbau und Installation Einbau des Gerätes Halten oder tragen Sie das Gerät nicht am Türgriff. Der Türgriff kann das Gewicht des Gerätes nicht halten und kann abbrechen. 1 Schieben Sie die Mikrowelle vorsichtig in die Einbaunische und zentrieren es. Stellen Sie si- cher, dass sie in der Mitte platziert ist. -
Seite 16: Vor Der Ersten Inbetriebnahme
Vor der ersten Inbetriebnahme 3 Vor der ersten Inbetriebnahme Entfernen Sie sämtliche Verpackungsmaterialien. Prüfen Sie ob sich das Gerät in einwand- freiem Zustand befindet. Bei Zweifeln das Gerät nicht benutzen und den Kundendienst ru- fen. Reinigen Sie das Gerät wie im Kapitel 11 Reinigung und Pflege beschrieben. Bedienung Diese Mikrowelle nutzt eine moderne elektronische Steuerung zur Einstellung der Parame- ter, damit Sie Ihre Bedürfnisse beim Kochen besser anpassen können. -
Seite 17: Kochen In Der Mikrowelle
Vor der ersten Inbetriebnahme 2) Kochen in der Mikrowelle 1) Drücken Sie auf das Symbol < oder >, um die Mikrowellenfunktion zu starten. Im Dis- play blinkt „01:00“ und das Mikrowellensymbol erscheint. Erfolgt kein Betrieb innerhalb von 10 Sekunden, wird die aktuelle Leistung automatisch bestätigt. 2) Drücken Sie auf das Symbol und mit „+“... -
Seite 18: Funktion
Vor der ersten Inbetriebnahme Funktion Modus Mikrowelle Verwenden Sie die Mikrowelle Mikrowelle Mikrowellenfunktion zum Kochen und Erhitzen von Gemüse, Kartoffeln, Reis, Fleisch und Fisch Heißluft Mit Heißluft kann man Mahlzeiten in der gleichen Weise zubereiten, wie in einem konventionellen Ofen. Heizen Heißluft Die Mikrowelle wird nicht aktiviert. -
Seite 19: Kochen Mit Grill
Vor der ersten Inbetriebnahme 3) Kochen mit Grill Drücken Sie auf das Symbol: a. > oder < bis das Symbol für den Grill leuchtet. um den Grill Modus zu bestätigen. c. „+“ oder „- „zwischen 3 Grillstufen wählen (1 Min und 3 Max). um die Zeit auszuwählen (Vorgabezeit: 10 Minuten). -
Seite 20: Kochen Mit Dem Grill Und Ventilator
Vor der ersten Inbetriebnahme 5) Kochen mit dem Grill und Ventilator Drücken Sie auf das Symbol: a. Drücken Sie auf das Symbol > oder < um die Mikrowellenfunktion zu aktivieren (die Vorgabetemperatur ist 180°) und das Symbol blinkt. b. Drücken Sie auf das Symbol =Temperatur auswählen. -
Seite 21: Kochen Mit Mikrowelle Und Grill
Vor der ersten Inbetriebnahme 7) Kochen mit Mikrowelle und Grill Drücken Sie auf das Symbol: a. > oder < um die Kombi-Mikrowellenfunktion zu aktivieren (das vorgegeben Level ist 3) und das Symbol blinkt, wenn Sie die Funktion Kombifunktion ge- wählt haben. um die Leistungsstufen auf dem Display anzuzeigen. -
Seite 22: Kochen Mit Mikrowelle, Unterhitze Heißluft
Vor der ersten Inbetriebnahme 9) Kochen mit Mikrowelle und Grill Ventilator Drücken Sie auf das Symbol: a. > oder < um die Kombi-Mikrowellenfunktion zu aktivieren. Das Symbol blinkt, wenn Sie die Funktion Mikrowelle und Grill gewählt haben. Die Vorein- stellungstemperatur beträgt hier 180°. um die Temperatur auszuwählen. -
Seite 23: Automatische Kochprogramme
Vor der ersten Inbetriebnahme Auftauen Dieses Gerät hat zwei Auftauprogramme. Sie können direkt das Auftauprogramm wählen oder über das Gewicht und die Zeit eingeben. 1. Berühren Sie das Symbol und die Funktion ist aktiviert. Es blinkt auf der Anzeige das Feld. 2. -
Seite 24: Vorheizfunktion
Vor der ersten Inbetriebnahme Programm Kategorie Beschreibung P01** Gemüse Frisches Gemüse P02** Beilagen Kartoffeln – geschält/gekocht P03* Beilagen Kartoffeln – gebraten Wenn Sie einen Signalton hören, wenden Sie das Gar- gut. Die Kombi-Mikrowellen Backofen startet automa- tisch die nächste Phase. Geflügel / Fisch Hähnchenteile / Fischstücke Wenn Sie einen Signalton hören, wenden Sie das Gar-... -
Seite 25: Kindersicherung
Vor der ersten Inbetriebnahme Kindersicherung Sperren: Drücken Sie im Wartezustand " und 3 Sekunden ertönt ein langer "Beep", signalisiert die Aktivierung der Kindersicherung und leuchtet auf. Entsperren: Drücken Sie im verriegelten Zustand" " für 3 Sekunden, ein langer „Beep“ signalisiert die Entsperrung der Kindersicherung und das Symbol erlischt vom Display. -
Seite 26: Fehlersuche
Fehlersuche 4 Fehlersuche Normal Die Mikrowelle stört den TV- Radio- und TV-Empfang können während Empfang der Bedienung der Mikrowelle gestört sein. Dies ist ähnlich einer Störung klei- ner Elektrogeräte, wie Mixer, Staubsau- ger und Ventilator. Dies ist völlig normal. Schwache Ofenbeleuchtung Bei schwacher Mikrowellenleistung kann auch die Ofenbeleuchtung nachlassen. -
Seite 27: Tipps Zur Mikrowelle
Reinigung und Pflege 5 Tipps zur Mikrowelle Verlängern oder verkürzen Sie die Garzei- ten nach folgender Faustregel: Sie finden für die vorbereitete Speise- menge keine Einstellangabe. Doppelte Menge: doppelte Zeit Halbe Menge: halbe Zeit Stellen Sie beim nächsten Mal eine kürzere Garzeit ein oder wählen Sie eine niedrigere Die Speise ist zu trocken geworden Mikrowellen-Leistung. - Seite 28 Reinigung und Pflege VERBRÜHUNGSGEFAHR! Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine Verbrühungsgefahr ent- stehen kann! Schalten Sie den Mikrowellenherd aus und ziehen Sie den Stecker aus der Steckdose. Reinigen Sie den Garraum regelmäßig. Sollten Reste von Speisen an den Wänden des Gar- raumes haften, wische Sie diese mit einem feuchten Tuch sauber.
-
Seite 29: Kundendienst
Kundendienst 7 Kundendienst Reparaturen Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifi- zierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantiean- spruchs! Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. -
Seite 30: Technische Angaben
Altgeräteentsorgung 8 Technische Angaben Modell EBM 4545 HIG Inhalt Eingangsleistung Mikrowelle [W] 1650 Ausgangsleistung Mikrowelle [W] Grill Leistung [W] 1750 Heissluft [W] 1750 Drehteller Ø [mm] Elektrischer Anschluss [V/Hz] 230-240 / 50-60 Abmessungen aussen (BxTxH) 595x548x454 Nettogewicht [kg] Farbe Inox EAN Nr. -
Seite 31: Allgemeine Garantiebedingungen
Allgemeine Garantiebedingungen 10 Allgemeine Garantiebedingungen Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ers- ten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass... -
Seite 32: Geltungsbereich
Allgemeine Garantiebedingungen Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den tech- nischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, ent- spricht. - Seite 33 Allgemeine Garantiebedingungen Seite | 33...
- Seite 34 Allgemeine Garantiebedingungen GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY ebm4545hig_0910101_e2-0_k04.docx www.exquisit.de Seite | 34...
