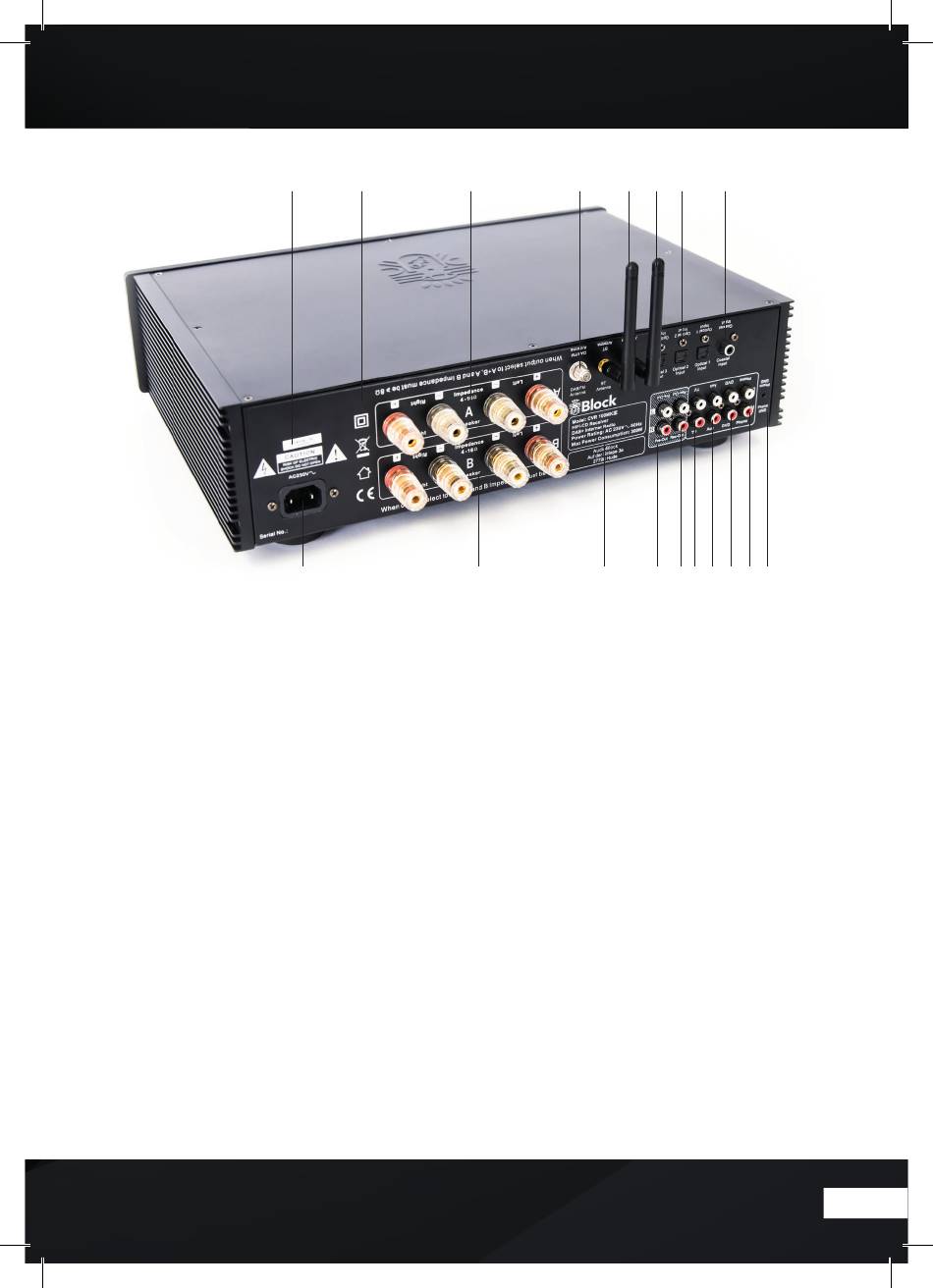

ANSCHLÜSSE AM GERÄT
1.
Netzanschluss: Das Netzanschlusskabel darf
keine Beschädigungen oder Defekte aufweisen.
2.
Warnhinweise.
3.
Lautsprecheranschlüsse A: Bitte achten Sie auf
den richtigen Anschluss von plus und minus!
4.
Lautsprecheranschlüsse B: Bitte achten Sie auf
den richtigen Anschluss von plus und minus!
5.
Typenbezeichnung und Stromspezifikationen.
6.
Optische Eingänge 1-3: Schließen Sie hier opti-
sche digitale Kabel an.
7.
Koaxialer Eingang: Schließen Sie hier ein koaxia-
leskabel an.
8.
Pre-Out Ausgangsbuchsen: Zum Anschluss eines
weiteren Verstärkers oder eines Subwoofers.
9.
Rec-Out Buchsen: Zum Anschluss eines Aufnah-
megerätes.
10.
TV Eingangsbuchsen: Zum Anschluss eines TV-
Gerätes.
11.
AUX Eingangsbuchsen: Zum Anschluss eines
zusätzlichen Gerätes.
2 18
1
Anschlüsse am Gerät
3 15 16
4 5
12.
DVD Eingangsbuchsen: Zum Anschluss eines
DVD-Spielers.
13.
Phono Eingangsbuchsen: Zum Anschluss eines
Plattenspielers mit MM-System.
14.
Ground-Schraubanschluss: Zum Anschluss eines
Erdungskabels für Plattenspieler.
15.
DAB+/ FM Antennenanschluss.
16.
Bluetooth-Antennenanschluss (Abbildung mit
montierter Antenne).
17.
WLAN-Antennenanschluss (Abbildung mit mon-
tierter Antenne).
18.
Prüfzeichen und Entsorgungshinweise.
