10
27G
29A
27H
29B
6

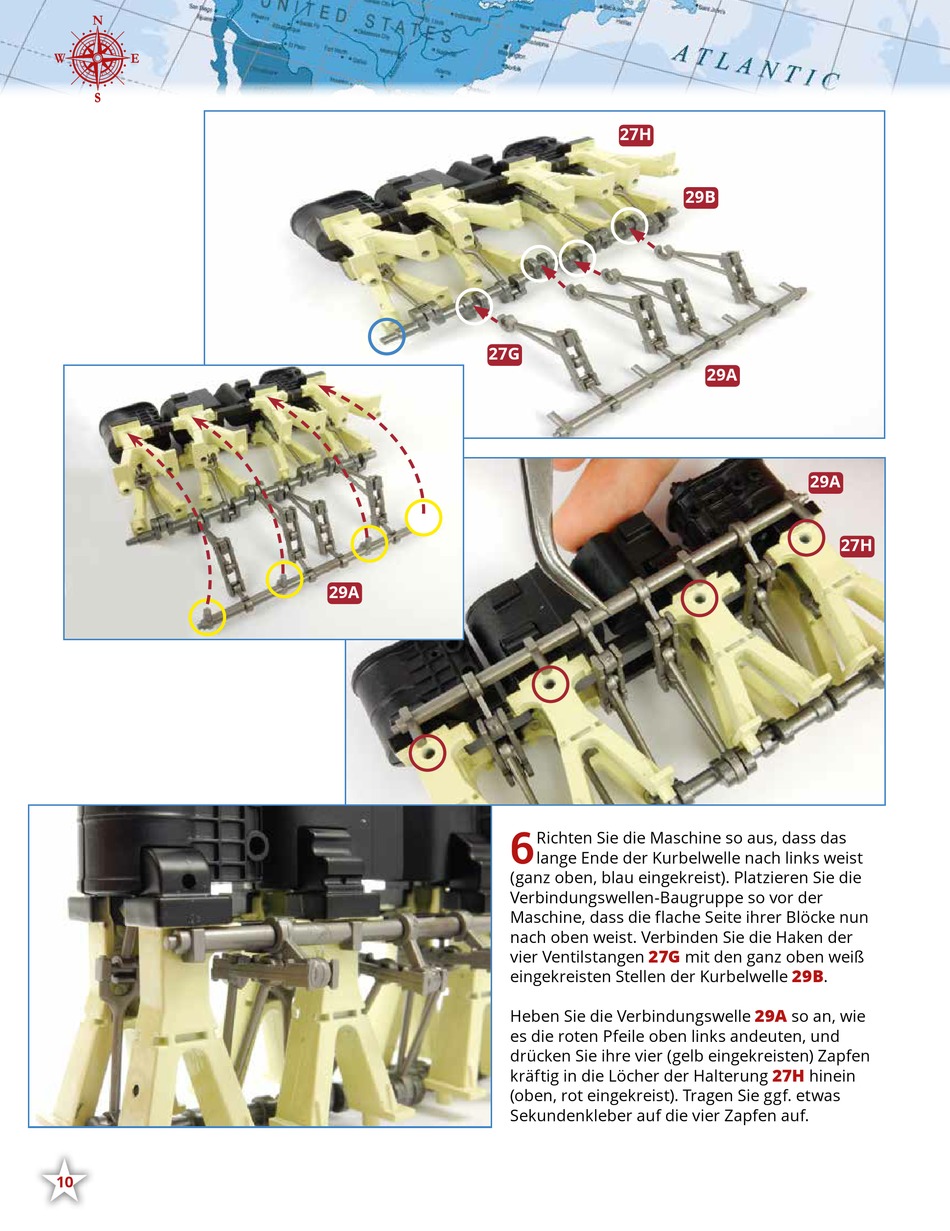

Richten Sie die Maschine so aus, dass das
lange Ende der Kurbelwelle nach links weist
(ganz oben, blau eingekreist). Platzieren Sie die
Verbindungswellen-Baugruppe so vor der
Maschine, dass die flache Seite ihrer Blöcke nun
nach oben weist. Verbinden Sie die Haken der
27G
vier Ventilstangen
mit den ganz oben weiß
eingekreisten Stellen der Kurbelwelle
Heben Sie die Verbindungswelle
es die roten Pfeile oben links andeuten, und
drücken Sie ihre vier (gelb eingekreisten) Zapfen
kräftig in die Löcher der Halterung
(oben, rot eingekreist). Tragen Sie ggf. etwas
Sekundenkleber auf die vier Zapfen auf.
29A
29A
27H
29B
.
29A
so an, wie
27H
hinein
