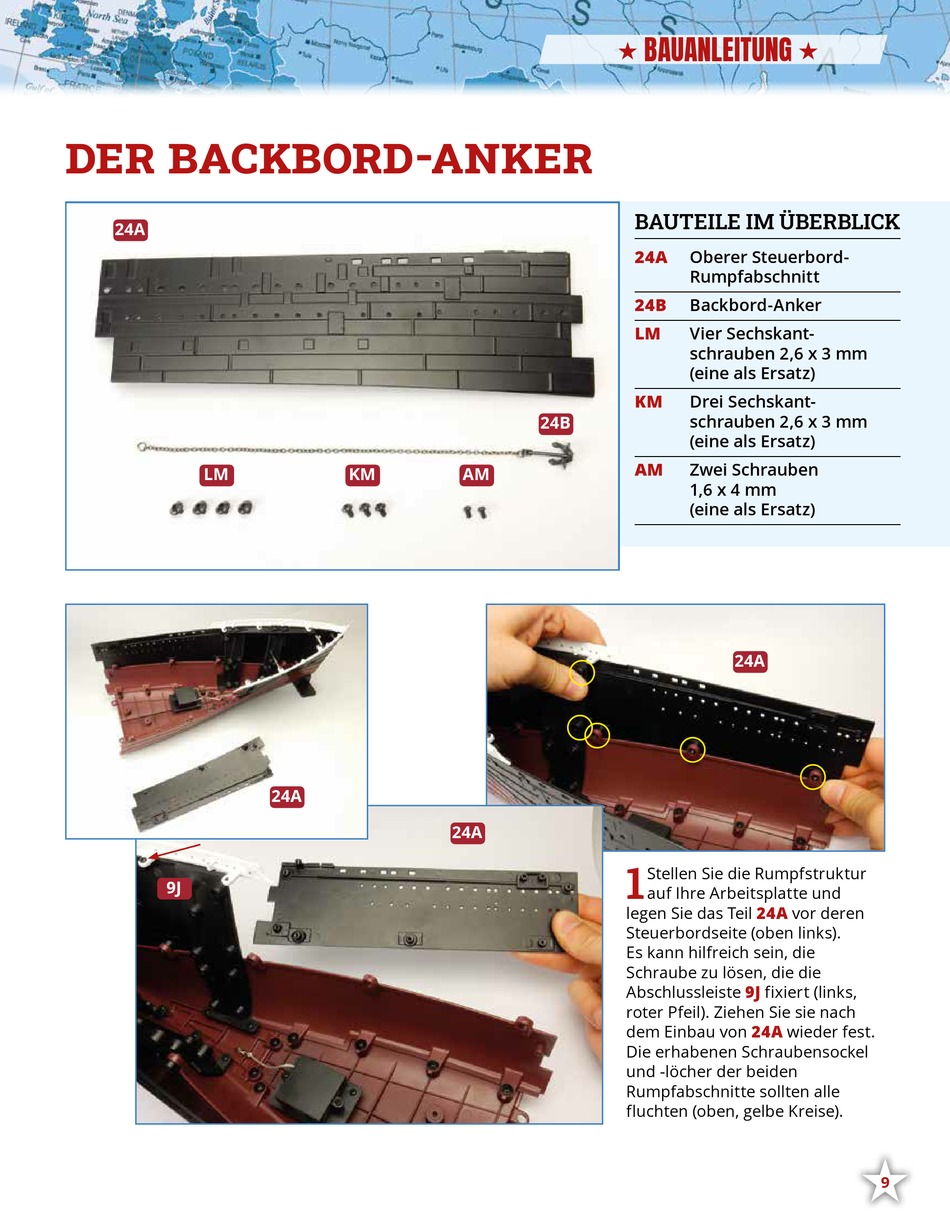

der backbord-anker
24A
LM
9J
KM
24A
•
24B
AM
24A
1
legen Sie das Teil
Steuerbordseite (oben links).
Es kann hilfreich sein, die
Schraube zu lösen, die die
Abschlussleiste
roter Pfeil). Ziehen Sie sie nach
dem Einbau von
Die erhabenen Schraubensockel
und -löcher der beiden
Rumpfabschnitte sollten alle
fluchten (oben, gelbe Kreise).
BAUANLEITUNG
•
BAUTEILE IM ÜBERBLICK
24A
Oberer Steuerbord-
Rumpfabschnitt
24B
Backbord-Anker
LM
Vier Sechskant-
schrauben 2,6 x 3 mm
(eine als Ersatz)
KM
Drei Sechskant-
schrauben 2,6 x 3 mm
(eine als Ersatz)
AM
Zwei Schrauben
1,6 x 4 mm
(eine als Ersatz)
24A
Stellen Sie die Rumpfstruktur
auf Ihre Arbeitsplatte und
24A
vor deren
9J
fixiert (links,
24A
wieder fest.
•
9
Werbung
Verwandte Anleitungen für Hachette Titanic
Inhaltszusammenfassung für Hachette Titanic
- Seite 1 BAUANLEITUNG • • der backbord-anker BAUTEILE IM ÜBERBLICK Oberer Steuerbord- Rumpfabschnitt Backbord-Anker Vier Sechskant- schrauben 2,6 x 3 mm (eine als Ersatz) Drei Sechskant- schrauben 2,6 x 3 mm (eine als Ersatz) Zwei Schrauben 1,6 x 4 mm (eine als Ersatz) Stellen Sie die Rumpfstruktur auf Ihre Arbeitsplatte und legen Sie das Teil...
- Seite 2 Befestigen Sie die beiden Rumpfabschnitte aneinander, indem Sie drei Schrauben festziehen. Verwenden Sie dazu den Inbus- schlüssel 15D. Es kann den Arbeitsschritt erleichtern, wenn Sie den Rumpf auf die Steuerbord- seite legen, auf eine mit einem weichen Stoff geschützte Fläche. Befestigen Sie den Rumpfabschnitt mit zwei Schrauben der Verbindungsplatte...
- Seite 3 BAUANLEITUNG • • Nehmen Sie den Backbord-Anker Hand und führen Sie das Ende seiner Kette durch die Klüse auf der Backbordseite des Bugs (ganz oben). Greifen Sie die Ankerkette mit einer Pinzette und führen Sie sie über die beiden Abstandshalter (oben).
- Seite 4 Fassen Sie den Anker und ziehen Sie ihn vorsichtig leicht nach unten. Wenn Sie ihn loslassen, zieht die Ankerwinde den Anker wieder nach oben in die Klüse (rechts). Das Bauergebnis Ein weiterer Rumpfab- schnitt wurde montiert. Der Backbord-Anker ist angebracht. •...
