IM
70F
70B
7

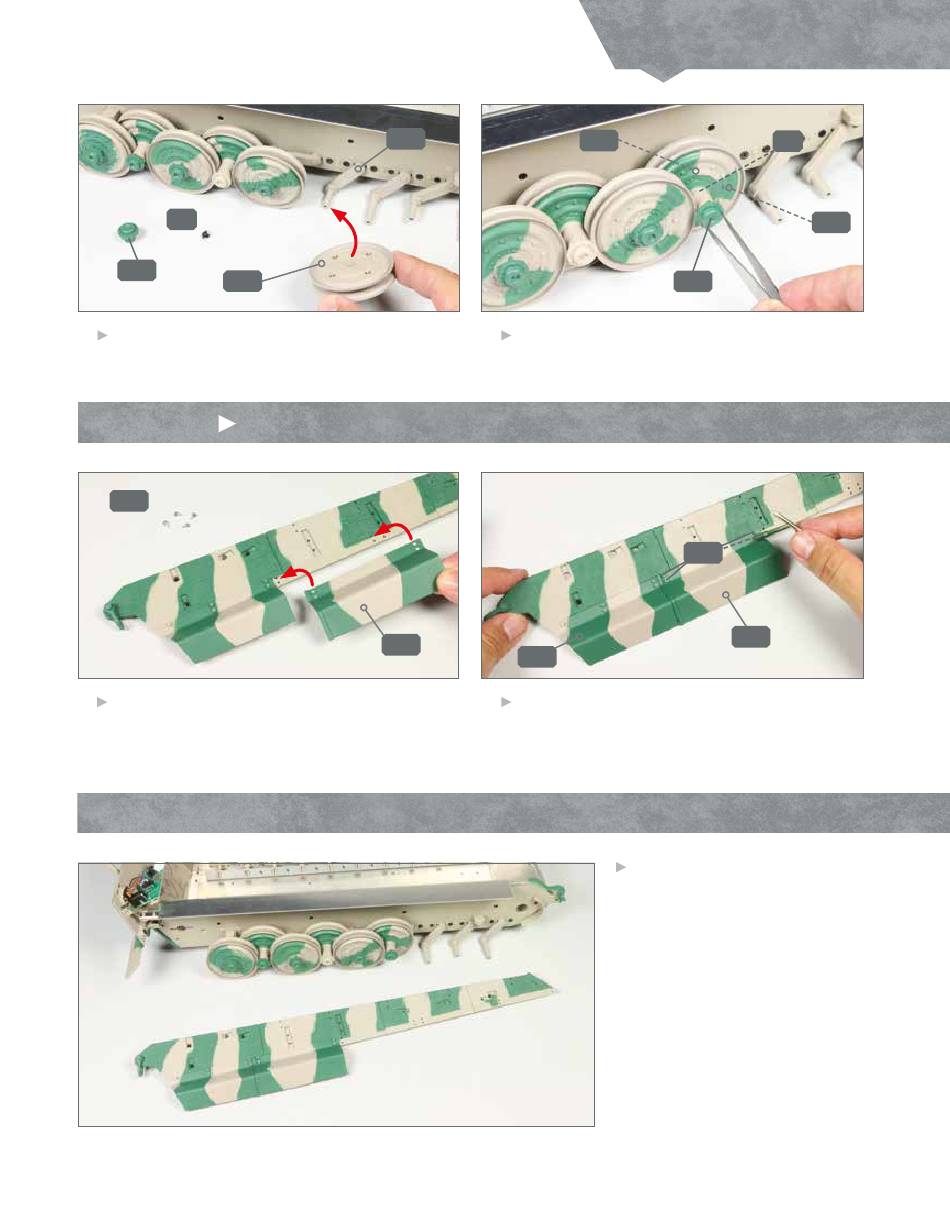

Legen Sie den Nabendeckel 70F und eine Schraube IM
bereit. Setzen Sie das Laufrad 70B auf den sechsthin-
tersten Achsschenkel 64F, wie angedeutet.
SCHRITT 2
Anbringen des Kettenschutzes
70H
1
Legen Sie die rechte Seitenwand und vier grüne
Schrauben 70H bereit. Führen Sie den Ketten-
schutz-Abschnitt 70I zur Seitenwand, wie angedeutet.
DAS BAUERGEBNIS
64F
8
Befestigen Sie das Laufrad 70B mit der Schraube IM
am Achsschenkel 64F. Setzen Sie den Nabendeckel
70F an der Nabe des Laufrads auf.
70I
69C
2
Setzen Sie den Kettenschutz 70I, überlappend mit
dem Kettenschutz 69C auf das Seitenteil und befesti-
gen Sie es mit den vier Schrauben 70H.
B
auanleitung
S
chritt für
64F
OM
70F
70H
70I
An der rechten Seite des Fahrwerks
wurde das sechste Doppellaufrad
befestigt. An der rechten Wannensei-
tenwand ist der zweite Abschnitt vom
seitlichen Kettenschutz angebracht.
–
S
chritt
IM
70B
5
