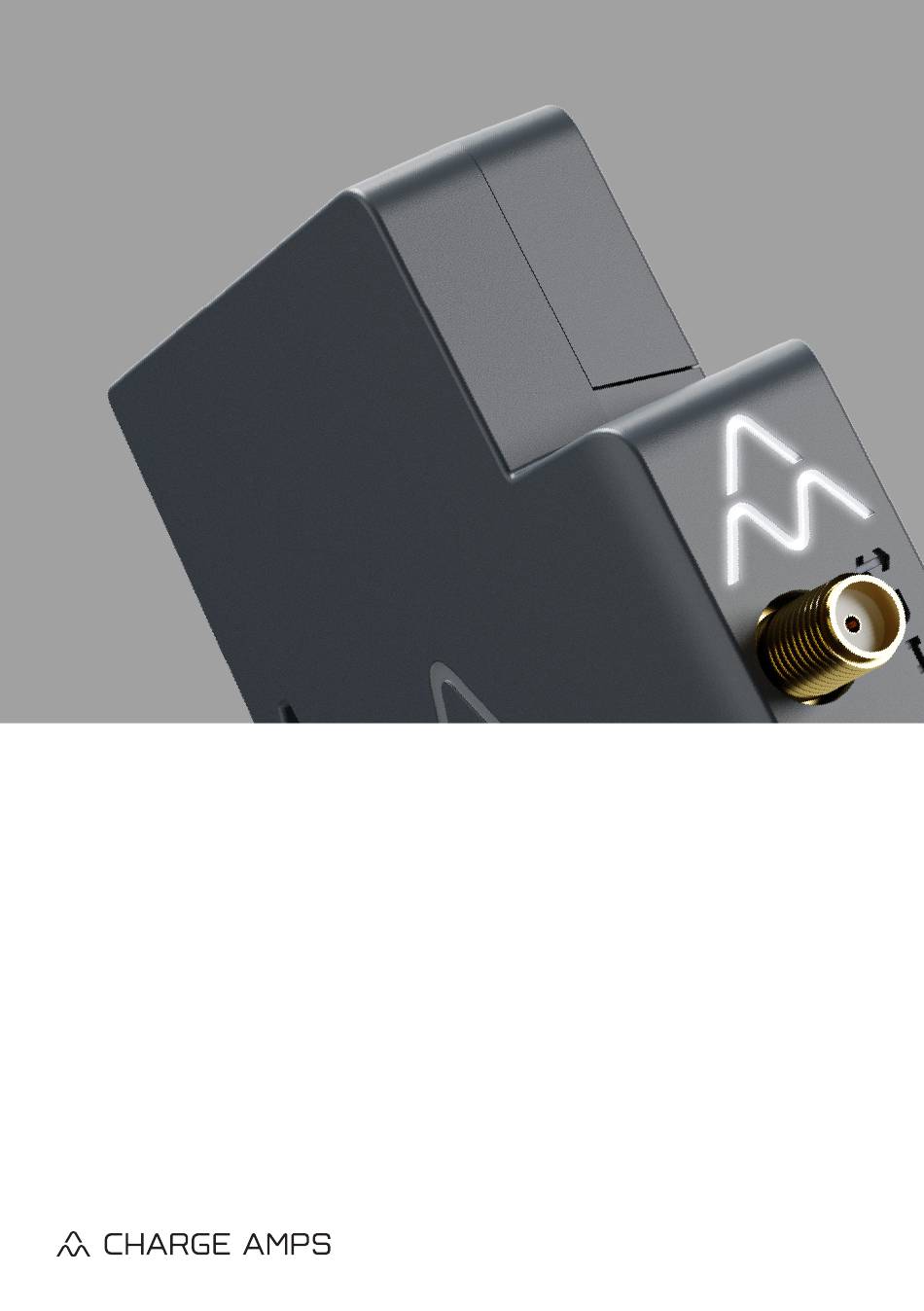

Charge Amps Amp Guard
Installationsanleitung
English
Dansk
Nederlands
Deutsch
Norsk
English
Português
Español
Suomi
Français
Svenska
Deutsch
chargeamps.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Charge Amps Amp Guard

Inhaltszusammenfassung für Charge Amps Amp Guard

  • Seite 1 Charge Amps Amp Guard Installationsanleitung Deutsch English Dansk Nederlands Deutsch Norsk English Português Español Suomi Français Svenska chargeamps.com...

  • Seite 2: Inhaltsverzeichnis

    Spannungsversorgung montieren und anschließen Schließen Sie die WLAN-Antenne an Schließen Sie das LAN-Kabel an Überblick über die Elektroinstallation Konfiguration Verbinden mit dem WLAN-Hotspot von Charge Amps Amp Guard Elektrische Einstellungen WLAN-Konfiguration Überprüfen Sie die Konfiguration von Charge Amp Guard Cloud-Konfiguration...
  • Seite 3 Recht vor, Änderungen an den in diesem Dokument veröffentlichten Informationen ohne Vorankündigung vorzunehmen. Besuchen Sie www.chargeamps.com für die neuesten Dokumentveröffentlichungen. © Charge Amps AB. Alle Rechte vorbehalten. Das Kopieren, Ändern oder Übersetzen dieses Dokuments ohne die vorherige, schriftliche Genehmigung durch Charge Amps AB ist streng verboten.

  • Seite 4: Sicherheit

    Belastungen aus und führen Sie keine Fremdkörper in das Produkt ein. • Versuchen Sie niemals, das Produkt in irgendeiner Weise zu zerlegen. • Charge Amps Amp Guard ist ein Leistungswächter. Verwenden Sie das Produkt nur für den vorgesehenen Zweck.

  • Seite 5: Technische Angaben

    Netzteil 230 VAC (+/-15 %) 50 Hz Installation DIN-Schienenmontage in einem Schaltschrank: 1M Charge Amps Amp Guard 1M Netzteil Abmessungen (B x T x H) Charge Amps Amp Guard: 17,5 x 73 x 100 mm Stromversorgung: 17,5 x 58 x 90 mm Kabellänge Stromsensor...
  • Seite 6 Deutsch Klimabedingungen Betriebstemperatur: -35°C bis +55°C Relative Luftfeuchtigkeit: 0 – 90 % Höhe: 0 – 2000 m Verschmutzungsgrad: 2 Schutzart: IP2X Innenzähler: Ja Funktionsmerkmale nach IEC 61557-12 Funktionssymbole Funktionsleistungsklasse Messbereich Andere ergänzende Merkmale ± 0–63 A 85-256 VAC...

  • Seite 7: Produktübersicht

    Deutsch 3 Produktübersicht 3.1 Teile WARNUNG! Beachten Sie die Kennzeichnung auf dem Netzteil.
  • Seite 8 Deutsch Überwachungsmodul Seriennummer AC-Stromversorgung mit Stromsensoren und PIN Statusanzeigen Charge Amps Verteiler für die Reset-Taste (oben am Amp Guard Spannungsmessung Charge-Amps-Logo) WLAN-Antenne 12-V-Stromkabel LAN Anschluss Stromversorgung 12 VDC...

  • Seite 9: Packungsinhalt

    Deutsch 3.2 Packungsinhalt • Charge Amps Amp Guard • Netzspannung 12 VDC zur Versorgung des Charge Amps Amp Guard • Überwachungsmodul mit Sensormodul und drei angeschlossenen Stromsensoren mit Kabeln. • Verteiler für die Spannungsmessung • WLAN-Antenne • 12-V-Stromkabel • Schnellanleitung zur Installation...
  • Seite 10 Deutsch Kommunikationsstatus: Grüne Leuchte – Verbunden mit Cloud Blaue Leuchte – Verbunden mit dem Netzwerk Keine Licht – Keine Netzwerkverbindung Status Spannungsmesser: Grüne Leuchte – Ok Rote Leuchte – Fehler, falsche Phasenanordnung Kein Licht – Spannungsmessung nicht angeschlossen Aktueller Status Spannungsmesser: Grüne Leuchte –...

  • Seite 11: Zurücksetzen

    Deutsch 3.4 Zurücksetzen Bei Bedarf kann der Charge Amps Amp Guard mit der Reset-Taste (Zurücksetzen) neu gestartet werden. In der Charge Amps Cloud gespeicherte Daten sind davon nicht betroffen. 1. Drücken Sie die Reset-Taste oben auf dem Charge Amps-Logo. 2. Alle Lichter gehen kurz aus, sobald ds Zurücksetzen eingeleitet wurde.

  • Seite 12: Internetzugang

    Deutsch 4.2 Internetzugang WICHTIG! Der Charge Amps Amp Guard muss mit dem Internet verbunden sein, um Daten an die Lastausgleichsfunktion zu übertragen, die mit der/den Ladestation(en) kommuniziert. Der Kunde muss daher eine Internetverbindung über ein Netzwerkkabel (LAN) oder WLAN (802.11b/g/n 2,4 GHz) bereitstellen.

  • Seite 13: Installation

    Deutsch 5 Installation Installieren Sie den Charge Amps Amp Guard direkt hinter der Hauptschalttafel des Gebäudes, um den gesamten Stromverbrauch zu überwachen. Bei einphasigen Installationen dürfen L2 und L3 nicht verwendet werden. 5.1 Montage des Charge Amps Amp Guard 1. Ziehen Sie die DIN-Schienenverriegelung nach unten und drehen Sie den Charge Amp Guard auf die DIN-Schiene.

  • Seite 14: Schließen Sie Die Stromsensoren An

    Deutsch 5.2 Schließen Sie die Stromsensoren Charge Amps Amp Guard wird mit drei Stromsensoren geliefert, einer für jede Phase. 1. Klemmen Sie den Stromsensor um die ankommende Phase. Die Einbaurichtung ist auf dem Stromsensor gekennzeichnet. Der Pfeil muss in die aktuelle Richtung zeigen.

  • Seite 15: Spannungsmesser Anschließen

    Für Anlagen ohne Stromerzeugungsanlagen Der Anschluss der Spannungsmessung ist optional. Entfernen Sie nicht den Klemmenblock an der Unterseite des Charge Amps Amp Guard, da er möglicherweise benötigt wird, wenn in Zukunft eine Spannungsmessung angeschlossen wird. IT-Netzwerke IT-Netzwerke werden in Teilen von Norwegen, Belgien und Albanien verwendet.

  • Seite 16: Spannungsversorgung Montieren Und Anschließen

    Charge Amp Guard an. 5.4 Spannungsversorgung montieren und anschließen Das Netzteil versorgt den Charge Amp Guard mit 12 V. Die Stromversorgung ist auf 12 V vorkonfiguriert. Bei Bedarf kann die Spannung mit der Einstellschraube an der Vorderseite des Netzteils eingestellt werden.

  • Seite 17: Schließen Sie Die Wlan-Antenne An

    WARNUNG! Beachten Sie die Kennzeichnung auf dem Netzteil. 5.5 Schließen Sie die WLAN-Antenne 1. Montieren Sie die mitgelieferte WLAN-Antenne am Charge Amp Guard. 2. NB: Je nach Schranktyp kann eine externe WLAN-Antenne erforderlich sein. Die externe Antenne darf nicht geerdet sein.

  • Seite 18: Überblick Über Die Elektroinstallation

    Deutsch 5.7 Überblick über die Elektroinstallation WARNUNG! Beachten Sie die Kennzeichnung auf dem Netzteil. Optional, siehe Kapitel Spannungsmesser anschließen.

  • Seite 19: Konfiguration

    Code) und auf der ersten Seite der Kurzanleitung. Geben Sie die Charge Amp Guard-PIN als WLAN-Passwort ein, um sich beim WLAN-Hotspot anzumelden. Die PIN ist ein 8-stelliger Code, der auf dem Frontetikett des Charge Amps Amp Guard und auf der ersten Seite der Kurzanleitung zu finden ist.
  • Seite 20 Deutsch 3. Wenn Sie mit dem WLAN-Hotspot verbunden sind, öffnen Sie einen Webbrowser und geben Sie 192.168.251.1 als URL ein. 4. Geben Sie die Charge Amp Guard-PIN ein, um sich anzumelden. 5. Klicken Sie auf Login.

  • Seite 21: Elektrische Einstellungen

    Deutsch 6.2 Elektrische Einstellungen Charge Amp Guard muss mit den korrekten Informationen über Hauptsicherungen und Netzwerktyp konfiguriert werden, um korrekt und effektiv zu arbeiten. Die Zuordnungseinstellungen für Versorgungsspannung und -strom können zur Behebung von Installationsproblemen verwendet werden und bleiben normalerweise unverändert.

  • Seite 22: Wlan-Konfiguration

    Deutsch 6.3 WLAN-Konfiguration Charge Amps Amp Guard benötigt Zugriff auf das Kunden-/ Einrichtungsnetzwerk, um sich über LAN oder Wi-Fi mit der Load- Balancing-Funktion der Charge Amps Cloud zu verbinden. Die Anmeldedaten müssen konfiguriert werden, wenn WLAN verwendet werden soll. 1. Wählen Sie die WLAN Registerkarte.
  • Seite 23 2. Wählen Sie die Registerkarte Status. 3. Prüfen Sie, ob die Messwerte auf der Registerkarte „Status“ korrekt angezeigt werden. Es gibt auch eine Registerkarte System, auf der der Charge Amps Amp Guard bei Bedarf neu gestartet oder auf die Werkseinstellungen zurückgesetzt werden kann.

  • Seite 24: Cloud-Konfiguration

    Deutsch 6.5 Cloud-Konfiguration Charge Amps Amp Guard muss in der Charge Amps Cloud konfiguriert werden, um die Load-Balancing-Funktion von Charge Amps einzurichten. Melden Sie sich beim Charge Amps Cloud-Partnerportal an und verwenden Sie den Installationsassistenten für die Einrichtung und Konfiguration.
  • Seite 25 Deutsch Charge Amps App Bitte laden Sie unsere App herunter, um die vollständige Kontrolle zu erhalten, Einstellungen anzupassen und intelligentes Laden und Planen zu ermöglichen. Charge Amps Cloud Partner Portal Nutzer Portal https://my.charge.space/partner https://my.charge.space/ Vollständige Produktinformation Produktinformation https://www.chargeamps.com/product/charge-amps-amp-guard/ Wenn Sie Fragen haben, die in dieser Installationsanleitung nicht beantwortet wurden, wenden Sie sich bitte an den Lieferanten, siehe chargeamps.com/support.
  • Seite 26 Charge Amps AB (publ) Frösundaleden 2B, 8th floor SE–169 75 Solna, Schweden Charge Amps UK Ltd 3 More London Riverside, 4th Floor London SE1 2AQ, Vereinigtes Königreich Dokumentnr.: 130820 © Charge Amps AB. Rev.: 01 Alle Rechte vorbehalten...
