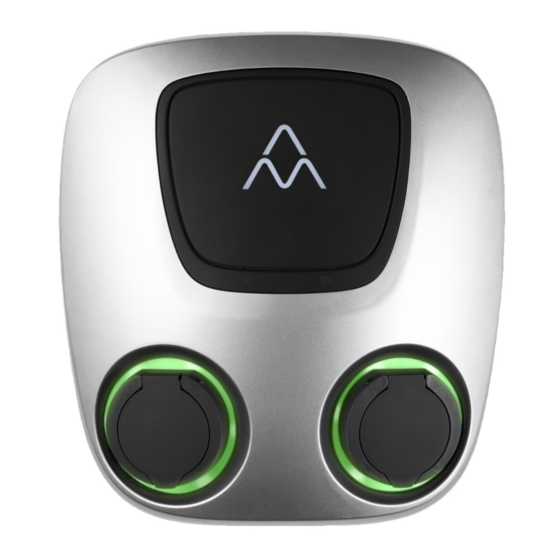

- Seite 1 Charge Amps Aura / Aura LTE Installationshandbuch...
-
Seite 2: Inhaltsverzeichnis
Produktsupport und Service für Aura ............12 Garantiebedingungen ..................13 Installation des Aura ..................13 Gehen Sie zur Installation und zum Anschluss des Aura wie folgt vor: .13 Konfiguration der elektrischen Parameter des Aura ........18 Konfiguration des Aura über WLAN: ............18 Produktdaten .................... - Seite 3 2 × 22 kW Typ 2 Abmessungen (B × T × H): 367 mm × 159 mm × 405 mm Gewicht: 10 kg *Spezifikation der Aura Version 101010-LTE © 2021 Charge Amps AB Address: Contact: Org. No. 556897-7192 Installation manual for Aura...
-
Seite 4: Lieber Techniker
Standard-SIM Lieber Techniker! Dieses Installationshandbuch richtet sich an Sie als die zertifizierte Elektrofachkraft, die die Ladestation Aura installiert. Sie erfahren, wie Sie das Produkt sicher und ordnungsgemäß anbringen und anschließen. Die Installation darf ausschließlich durch eine zugelassene Elektrofachkraft erfolgen, und es sind folgende Bestimmungen und Vorschriften einzuhalten: Grundlegende Sicherheitsvorschriften für eine sichere und ordnungsgemäße... -
Seite 5: Die Ladestation Aura
Cloud-Service von Charge Amps, eröffnet sich eine Welt voller Möglichkeiten für die Steuerung und für Statistiken. Der Aura ist vorbereitet für DIN EN ISO 15118 und steht damit zur Verfügung, wenn die Elektroautos von morgen die Vehicle-to-grid-Technologie unterstützen. Denn zukünftige Autos werden nicht nur Fahrzeuge sein, sondern auch der Energiespeicherung dienen. -
Seite 6: Modellübersicht
Wenn Sie mehr darüber erfahren möchten und wissen wollen, was Ihr Aura in diesem Zusammenhang kann, wenden Sie sich bitte an Ihren Lieferanten. Das Produkt ist vorgesehen zum Laden von Elektrofahrzeugen und ladbaren Hybridautos. Modellübersicht © 2021 Charge Amps AB... -
Seite 7: Packungsinhalt
Vier geeignete Dichtungen für die zuvor ausgewählten M8-Schrauben. • Auch die für die Installation erforderlichen Werkzeuge werden von der Elektrofachkraft bereitgestellt. Vor der Installation © 2021 Charge Amps AB Address: Contact: Org. No. 556897-7192 Installation manual for Aura Charge Amps AB... -
Seite 8: Werkzeug
• Bei Bedarf Dichtmittel, falls die Montagewand uneben und dem Wetter • ausgesetzt ist. Computer oder Smartphone, falls der Aura konfiguriert und an den Cloud- • Service angeschlossen werden soll. Zu weiteren Informationen wenden Sie sich an den Lieferanten. Kabelverlegung... -
Seite 9: Internetverbindung
Wenn möglich, sollte der Aura so montiert werden, dass er nicht direkter Sonneneinstrahlung ausgesetzt ist. Der Ladestrom sinkt, wenn die Temperatur im Gerät steigt; falls der Aura zu heiß wird, kann der Strom auch abgeschaltet werden. Diese Sicherheitsfunktion dient dazu, eine lange Nutzungsdauer zu gewährleisten. - Seite 10 Hinweis: Die drahtlose Verbindung wird deaktiviert, sobald einer der LAN-Ports aktiv angeschlossen wird. Da beim 101010-LTE Aura 2 x 22kW w Mobile Gateway der Gateway über den LAN-Port angeschlossen ist, muss diese Verbindung aufgehoben werden, wenn ein Anschluss über WLAN erfolgen soll.
-
Seite 11: Verwendung Des Aura
Verwendung des Aura Mit dem Aura können Sie Ihr Elektro- oder Hybridauto bequem laden. Stellen Sie das Elektroauto so auf, dass die Kabellänge zwischen ihm und dem Aura ausreicht. Dann können Sie das Laden freigeben, sobald Sie das Ladekabel an einer der Ladebuchsen angeschlossen haben (siehe Pos. -
Seite 12: Statusanzeigen
„Warten auf RFID- Authentifizierung“ Produktsupport und Service für Aura Charge Amps bietet für alle Produkte des Unternehmens Support an. Bei Fragen und etwaigen Problemen gehen Sie bitte wie folgt vor: 1. Suchen Sie in der Gebrauchsanleitung und im Installationshandbuch nach Informationen zu Ihrem Thema. -
Seite 13: Garantiebedingungen
Bitte besuchen Sie: charge-amps.com/warranty-policy/ Installation des Aura Gehen Sie zur Installation und zum Anschluss des Aura wie folgt vor: Lesen Sie in diesem Dokument sorgfältig die Anleitungen zum Einbau durch. Überprüfen Sie, ob die Zuleitungen isoliert sind. Die Stromversorgung muss über den Hauptschalter abgeschaltet sein. - Seite 14 Schnittstelle für Elektrizität und Daten: Das Elektro- und das Datenkabel werden von der Unterseite des Aura in das Gerät eingeführt. Die Kabel werden durch die Kabelführung gezogen. Im Lieferumfang enthalten sind Kabelverschraubungen für die verwendeten Löcher sowie Stopfen, mit denen die nicht verwendeten Löcher verschlossen werden.
- Seite 15 Kabelführung. Entfernen Sie mithilfe einer Abisolierzange die Isolierung der Kabeladern auf einer Länge von ca. 20 mm. Schließen Sie die einzelnen Adern (L1–L3, N und PE) an den Klemmen an. © 2021 Charge Amps AB Address: Contact: Org. No. 556897-7192...
- Seite 16 Bei einer elektrischen Weiterführung muss das weiterführende Elektrokabel am zweiten Eingang der Klemmen angeschlossen werden. Bei der Installation des Aura in einem IT-Netz: Schließen Sie die Phasenkabel L1 und L3 unter Verwendung von 1–3 Klemmenblöcken (im Lieferumfang enthalten) an; siehe Bild unten. L2 und N werden verbunden.
- Seite 17 Achten Sie nach Anschluss der Zuleitungen darauf, dass diese nicht über die gestrichelten roten Linien hinausragen; siehe Bild unten. Verbinden Sie den Aura mit dem Internet: Bei Verwendung eines LAN-Kabels: Stecken Sie das Ethernetkabel in den RJ45-Port der Leiterplatte. © 2021 Charge Amps AB...
-
Seite 18: Konfiguration Der Elektrischen Parameter Des Aura
Nach Anschluss der Kabel müssen der Fehlerstromschutzschalter und der Leitungsschutzschalter eingeschaltet werden. Test des Aura: Schließen Sie die Frontabdeckung, und verschließen Sie das Gerät, sofern noch nicht geschehen. Schalten Sie im Schaltkasten die elektrische Versorgung ein. Beim Hochfahren leuchtet das Logo am Aura auf, und das Gerät führt Selbsttests durch. - Seite 19 3. Suchen Sie das Netzwerk „AURA_******“ aus („******“ sind die letzten sechs Zeichen der Seriennummer. Wählen Sie das Netzwerk mit dem Namen „AURA_******A“ aus (die letzten Ziffern der Seriennummer des Produktes). © 2021 Charge Amps AB Address: Contact: Org. No. 556897-7192 Installation manual for Aura Charge Amps AB...
- Seite 20 4. Als Netzwerkschlüssel geben Sie die PIN ein. Das Kennwort ist die PIN, die Sie auf dem Konfigurationsdokument in der Lieferverpackung finden. Geben Sie sie ein, und tippen Sie auf „Verbinden“. © 2021 Charge Amps AB Address: Contact: Org. No. 556897-7192 Installation manual for Aura...
