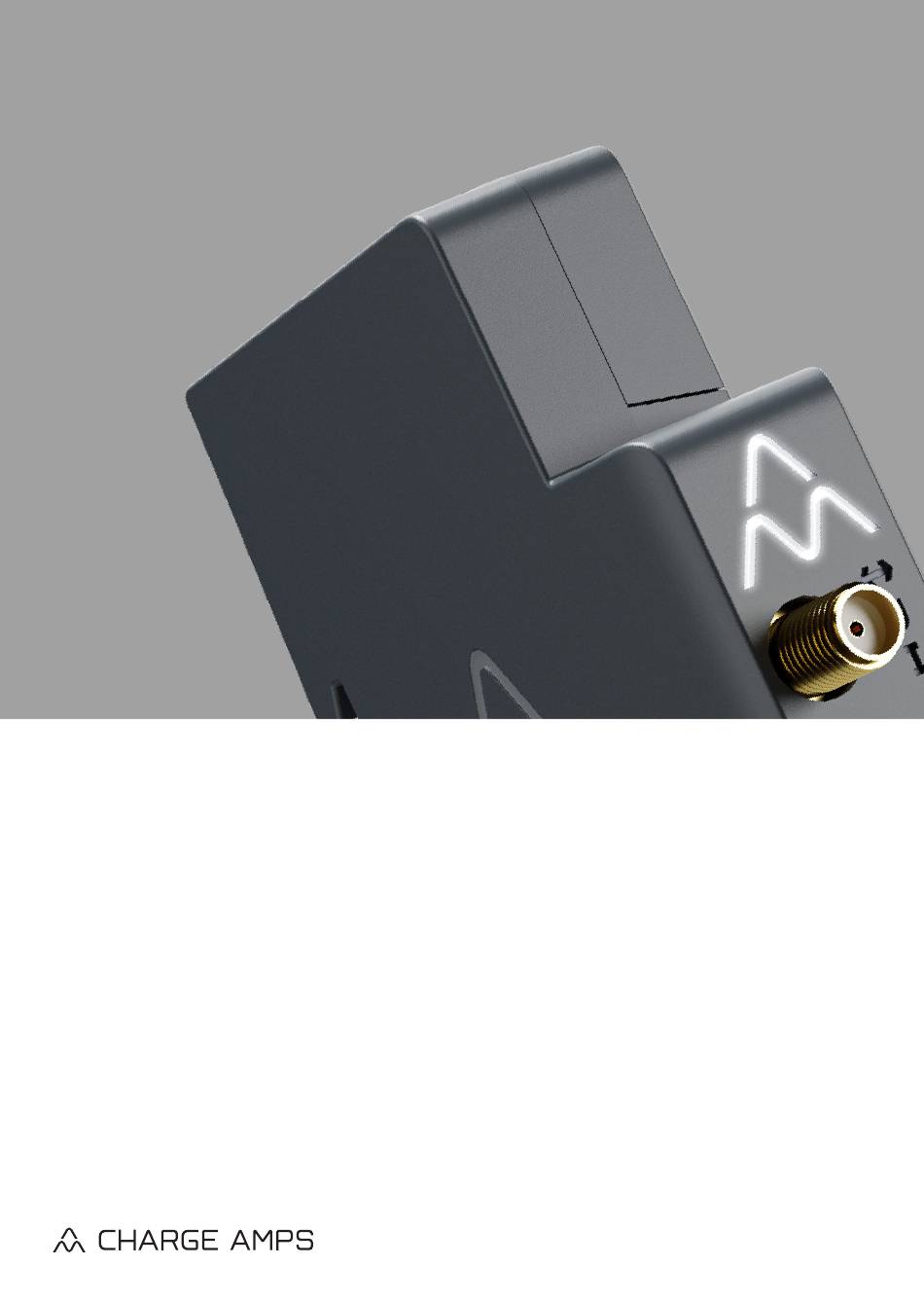

Charge Amps Amp Guard Schnellinstalationsanleitung
Vorschau ausblenden
Andere Handbücher für Amp Guard:
- Installationsanleitung (31 Seiten) ,
- Installationshandbuch (16 Seiten) ,
- Installationsanleitung (26 Seiten)
Verwandte Anleitungen für Charge Amps Amp Guard
Inhaltszusammenfassung für Charge Amps Amp Guard
-
Seite 11: Sicherheitsanweisungen
Verletzungen, Schäden oder Störungen zurückweisen kann, die sich direkt oder indirekt aus einer solchen Nichtbefolgung ergeben. Hiermit erklärt Charge Amps AB, dass der Funkanlagentyp Charge Amps Amp Guard der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.chargeamps.com/product/charge-amps-amp-guard/... -
Seite 12: Technische Angaben
Netzteil 230 VAC (+/- 15 %) 50 Hz Installation DIN-Schienenmontage in einem Schaltschrank: 1M Charge Amps Amp Guard 1M Netzteil Abmessungen (B x T x H) Charge Amps Amp Guard: 17,5 x 73 x 100 mm Stromversorgung: 17,5 x 58 x 90 mm Kabellänge Stromsensor... - Seite 13 Deutsch Sicherheitseinstufung CAT III 300 V Klimabedingungen Betriebstemperatur: -35°C bis +55°C Relative Luftfeuchtigkeit: 0 – 90 % Höhe: 0 – 2000 m Verschmutzungsgrad: 2 Schutzart: IP2X Innenzähler: Ja Funktionsmerkmale nach IEC 61557-12 Funktionssymbole Funktionsleistungs- Messbereich Andere klasse ergänzende Merkmale ± 0–63 A 85-256 VAC...
-
Seite 14: Packungsinhalt
Deutsch Packungsinhalt • Charge Amps Amp Guard • Netzspannung 12 VDC zur Versorgung des Charge Amps Amp Guard • Überwachungsmodul mit Sensormodul und drei angeschlossenen Stromsensoren mit Kabeln. • Verteiler für die Spannungsmessung • WLAN-Antenne • 12-V-Stromkabel • Quick Guide Installation (vorliegendes Dokument) Produktübersicht... -
Seite 15: Statusanzeigen
Deutsch Statusanzeigen Charge-Amps-Logo: Lichter an – Stromversorgung an Lichter aus – Stromversorgung aus Kommunikationsstatus: Grüne Leuchte – Verbunden mit Cloud & Netzwerk Blaue Leuchte – Verbunden mit dem Netzwerk Keine Licht – Keine Netzwerkverbindung Status Spannungsmesser: Grüne Leuchte – Ok Rote Leuchte –... - Seite 56 Charge Amps AB (publ) Frösundaleden 2B, 8th floor SE–169 75 Solna, Sweden Charge Amps Ltd 3 Tim Lane, Oakworth Keighley BD22 7SE, United Kingdom Doc. Nr: 131038 © Copyright Charge Amps AB. Rev: 02 All rights reserved...
