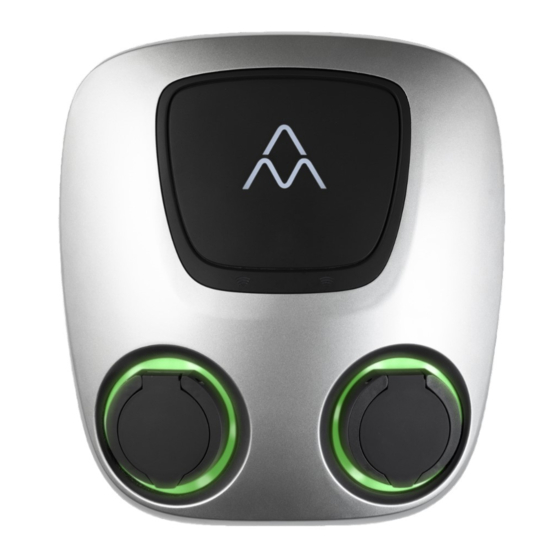

Charge Amps Aura
Installationshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Charge Amps Aura

Inhaltszusammenfassung für Charge Amps Aura

  • Seite 1 Charge Amps Aura Installationshandbuch...

  • Seite 2: Inhaltsverzeichnis

    5.2. Verbindung ....................15 6. Konfiguration .................... 18 6.1. Mit WLAN verbinden ................18 6.1.1. Zugang zum WLAN-Accesspoint des Charge Amps Aura ..18 6.1.2. Verbindung über WLAN .............. 20 6.1.3. Mit WLAN verbinden ..............20 6.2. Verbindung über LAN ................20 6.3.
  • Seite 3 Dokument vorzunehmen. Die jeweils aktuelle Fassung des Dokumentes finden Sie auf www.chargeamps.com. © Copyright Charge Amps AB 2022. Alle Rechte vorbehalten. Es ist strengstens verboten, dieses Dokument ohne vorherige schriftliche Genehmigung der Charge Amps AB zu kopieren, zu verändern oder zu übersetzen.

  • Seite 4: Sicherheit

    Achten Sie zur Vermeidung statischer Elektrizität darauf, während der Installation • nicht die Leiterplatte zu berühren. Schwerer Gegenstand! Verwenden Sie zur Vermeidung von Muskelzerrungen und • Rückenverletzungen Hebehilfen und passende Hebetechniken. © Copyright Charge Amps AB Charge Amps chargeamps.com All rights reserved. Frösundaleden 2B Org. No. 556897-7192 Doc.

  • Seite 5: Technische Daten

    Bemessungsspannung (Un) (der 230 V / 400 V installierten Baugruppe) Bemessungsbetriebsspannung 230 V / 400 V (Ue) (eines Schaltkreises der Baugruppe) © Copyright Charge Amps AB Charge Amps chargeamps.com All rights reserved. Frösundaleden 2B Org. No. 556897-7192 Doc. Nr: 130742-DE...
  • Seite 6 Standorte mit oder ohne Ohne Zugangsbeschränkung Zugangsbeschränkung Montageart Baugruppe zur Wandmontage* Ortsfeste Bodenmontage mit Ladestationshalter (Zubehör „Pole Mount“) möglich © Copyright Charge Amps AB Charge Amps chargeamps.com All rights reserved. Frösundaleden 2B Org. No. 556897-7192 Doc. Nr: 130742-DE SE-169 75 Solna...
  • Seite 7 Max. HF-Ausgangsleistung 33 dBm bei GSM, 24 dBm bei WCDMA, 23 dBm bei LTE HF-Bereich 698–960 / 1710–2690 MHz SIM-Card Standard-SIM © Copyright Charge Amps AB Charge Amps chargeamps.com All rights reserved. Frösundaleden 2B Org. No. 556897-7192 Doc. Nr: 130742-DE...

  • Seite 8: Produktübersicht

    C. Ladebuchse D. Ring um die Ladebuchse E. Zylinderschloss F. Geräterückseite G. Gerätefront H. Kabelführung: Ein- und Ausgang für Datenkabel und Stromzuleitung © Copyright Charge Amps AB Charge Amps chargeamps.com All rights reserved. Frösundaleden 2B Org. No. 556897-7192 Doc. Nr: 130742-DE...

  • Seite 9: Packungsinhalt

    Unterlegscheiben Typ A2 oder A4 mit einem Außendurchmesser von max. 20 mm; Dübel (je nach Art der Wand) Anschlusskabel entsprechend der Ladestärke des jeweiligen Produktes • LAN-Kabel • © Copyright Charge Amps AB Charge Amps chargeamps.com All rights reserved. Frösundaleden 2B Org. No. 556897-7192 Doc.

  • Seite 10: Montageanforderungen

    4.3. Montageanforderungen Wenn möglich, sollte der Charge Amps Aura so montiert werden, dass er nicht • direkter Sonneneinstrahlung ausgesetzt ist. Die Wand muss für ein Gewicht von 10 kg zuzüglich der Zugkräfte durch die • angeschlossenen Kabel geeignet sein. Installieren Sie den Charge Amps Aura nicht unter beengten Platzverhältnissen.

  • Seite 11: Internet-Zugang

    LAN-Verbindung getrennt werden. 4G (LTE) Hinweis: Nur verfügbar bei der LTE-Ausführung des Charge Amps Aura. Es lassen sich bis zu vier Charge Amps Aura in Serie schalten. Als Accesspoint verwenden Sie einen Router oder einen Aura4G. LAN-Kabel Es ist Netzwerk-Kabel (mind. Cat 5) erforderlich.

  • Seite 12: Installation

    5. Installation 5.1. Montage Packen Sie den Charge Amps Aura aus. Überprüfen Sie den Charge Amps Aura vor der Verwendung auf ordnungsgemäßen Zustand und darauf, dass alle Kabel fest montiert sind. Legen Sie die Frontabdeckung nicht ungeschützt auf den Boden.
  • Seite 13 Öffnen Sie das Zylinderschloss. Klappen Sie die Frontabdeckung nach oben, und nehmen Sie sie ab. © Copyright Charge Amps AB Charge Amps chargeamps.com All rights reserved. Frösundaleden 2B Org. No. 556897-7192 Doc. Nr: 130742-DE SE-169 75 Solna Registered office: Solna...
  • Seite 14 Durchführung für die Stromzuleitung Bringen Sie die Kabelführung wieder an der Geräterückseite an, und ziehen Sie die Schrauben M6 an. Richten Sie den Charge Amps Aura an der Wand aus, und montieren Sie ihn. © Copyright Charge Amps AB Charge Amps chargeamps.com All rights reserved.

  • Seite 15: Verbindung

    Schließen Sie die Adern L1–L3, N und PE an den Klemmen an. L1 L2 L3 N PE Wenn die Stromversorgung durchgeschaltet werden soll, schließen Sie das Kabel der Weiterleitung am zweiten Eingang der Klemmen an. © Copyright Charge Amps AB Charge Amps chargeamps.com All rights reserved.
  • Seite 16 Die Verkabelung darf nicht über die gestrichelte rote Linie hinausragen, die im Bild gezeigt wird. Bei Anschluss über Kabel verbinden Sie das Ethernet-Kabel mit dem RJ45-Port auf der Steuerkarte. © Copyright Charge Amps AB Charge Amps chargeamps.com All rights reserved.
  • Seite 17 Setzen Sie die Frontabdeckung wieder ein, und verschließen Sie sie. Schalten Sie die Stromversorgung am Hauptschalter ein. Das Gerät löst eine Startsequenz mit Selbsttest aus. Der Charge Amps Aura ist betriebsbereit, sobald beide LED-Ringe um die Steckdosen grün leuchten. © Copyright Charge Amps AB Charge Amps chargeamps.com...

  • Seite 18: Konfiguration

    Verbindung über LAN. Der WLAN-Accesspoint des Charge Amps Aura ist mit keinem Netzwerk verbunden. Der WLAN-Accesspoint des Charge Amps Aura steht nur 10 min nach dem Einschalten zur Verfügung. 1. Verbinden Sie Smartphone, Tablet oder Computer mit dem WLAN des Charge Amps Aura.
  • Seite 19 3. Fahren Sie entsprechend nachstehender Tabelle fort. Charge Amps Aura Charge Amps Aura – OCPP- Ausführung Siehe Kapitel 6.1.2 „Verbindung über WLAN“. Siehe Kapitel 6.1.3 „Verbindung über WLAN“. © Copyright Charge Amps AB Charge Amps chargeamps.com All rights reserved. Frösundaleden 2B Org.

  • Seite 20: Verbindung Über Wlan

    4. Klicken Sie zum Speichern auf Refresh [Aktualisieren]. 6.2. Verbindung über LAN Hinweis: Nur verfügbar bei der OCPP-Ausführung des Charge Amps Aura. 1. Der Charge Amps Aura muss mit dem Netzwerk über ein LAN-Kabel verbunden sein. 2. Öffnen Sie im Computer oder Smartphone einen Webbrowser, und geben Sie als Suchpfad die dem Charge Amps Aura zugewiesene IP-Adresse ein.

  • Seite 21: Einstellungen In Der Lokalen Management-Schnittstelle

    1. Setzen Sie eine SIM-Card in den SIM-Card-Halter ein. 6.4. Einstellungen in der lokalen Management- Schnittstelle Hinweis: Nur verfügbar bei der OCPP-Ausführung des Charge Amps Aura. Mit dem Pfeil in der rechten oberen Ecke können Sie zwischen den Registerkarten wechseln.
  • Seite 22 1. Wählen Sie die Registerkarte „OCPP“ aus, und geben Sie die URL des Cloud-Anbieters ein. 2. Klicken Sie zum Speichern auf Refresh [Aktualisieren]. © Copyright Charge Amps AB Charge Amps chargeamps.com All rights reserved. Frösundaleden 2B Org. No. 556897-7192 Doc. Nr: 130742-DE...

  • Seite 23: Cloud-Konnektivität

    Charge Amps Cloud oder auch Charge Amps App können verwendet werden, sofern der Charge Amps Aura als Cloud-Anbieter Charge Amps nutzt. Ist der Charge Amps Aura mit einem anderen Cloud-Anbieter verbunden, erfahren Sie von diesem, welches Portal und welche App Sie nutzen können.

  • Seite 24: Einrichten Eines Partnerkontos Bei Charge Amps

    8. Demontage Hinweis: Die Demontage darf nur durch eine Elektrofachkraft erfolgen. Setzen Sie den Charge Amps Aura auf die Werkseinstellung zurück, bevor Sie das Gerät abschalten. Wenden Sie sich vor einer solchen Rückstellung an den Zulieferer. Vor der Demontage der Ladestation muss die Stromversorgung unterbrochen werden.
