Anschluss des Solarmodul (DC-Anschluss)

Schließen Sie die DC-Kabel der Solarmoduls an die DC-Eingangsseite des
Mikrowechselrichters an.

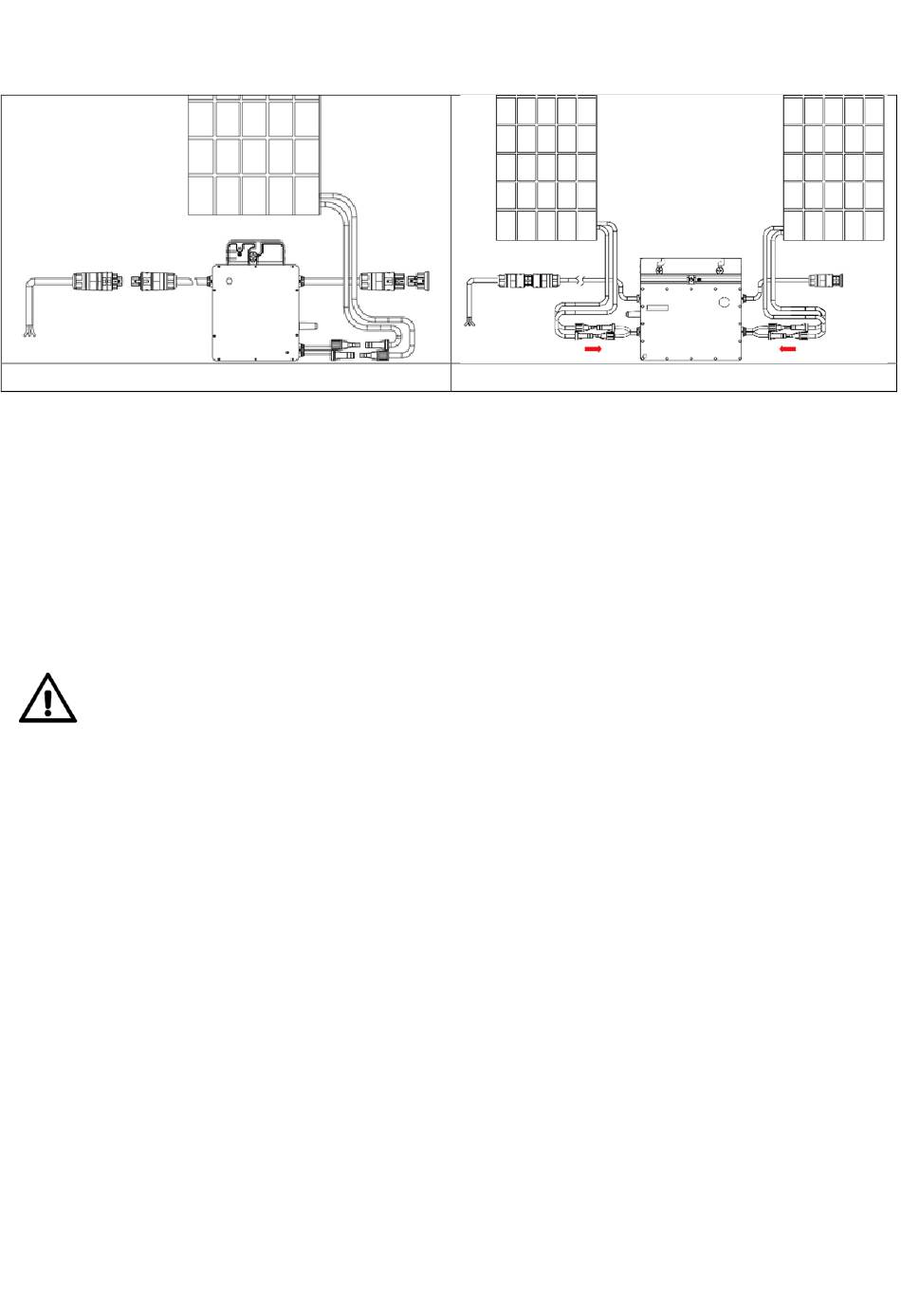

Anschluss an 300W Mikrowechselrichter
Der Mikrowechselrichter wird über MC4-Steckverbinder an die Solarmodule
angeschlossen. Der 600W Mikrowechselrichter verfügt über zwei Paar MC4-
Steckverbinder für zwei Solarmodule. Verbinden Sie einfach die DC-Anschlusskabel
des Mikrowechselrichters mit dem passenden Gegenstück des Solarmoduls.
Stecken Sie dabei die Steckerpaare zusammen, bis Sie ein "Klick"-Geräusch hören.
Auf den Steckern einiger Solarmodule ist die Polarität (+, -) aufgedruckt, die für die
Module gilt. Das Gleichstromkabel der Wechselrichter mit der Plus-Markierung (+)
wird an den - Pol des Panels angeschlossen, das negativ markierte Kabel (-) an den
+ Pol. Achten Sie auf die richtige Polarität.
Das
angeschlossene
Eingangsgleichspannung/Solarmodulspannung des Mikrowechselrichters
(siehe Typenschild) auf keinen Fall überschreiten!
Hinweis: Wenn beim Einstecken der DC-Kabel das AC-Kabel bereits eingesteckt
ist, sollte die LED des Mikrowechselrichters sofort blinken und innerhalb von 2
Minuten mit der Synchronisierung mit dem Netz beginnen. Wenn das AC-Kabel
nicht eingesteckt ist, blinkt die rote LED kontinuierlich und wiederholt dies, bis das
AC-Kabel eingesteckt ist (siehe Kapitel LED-Status).
Solarmodul
Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022
