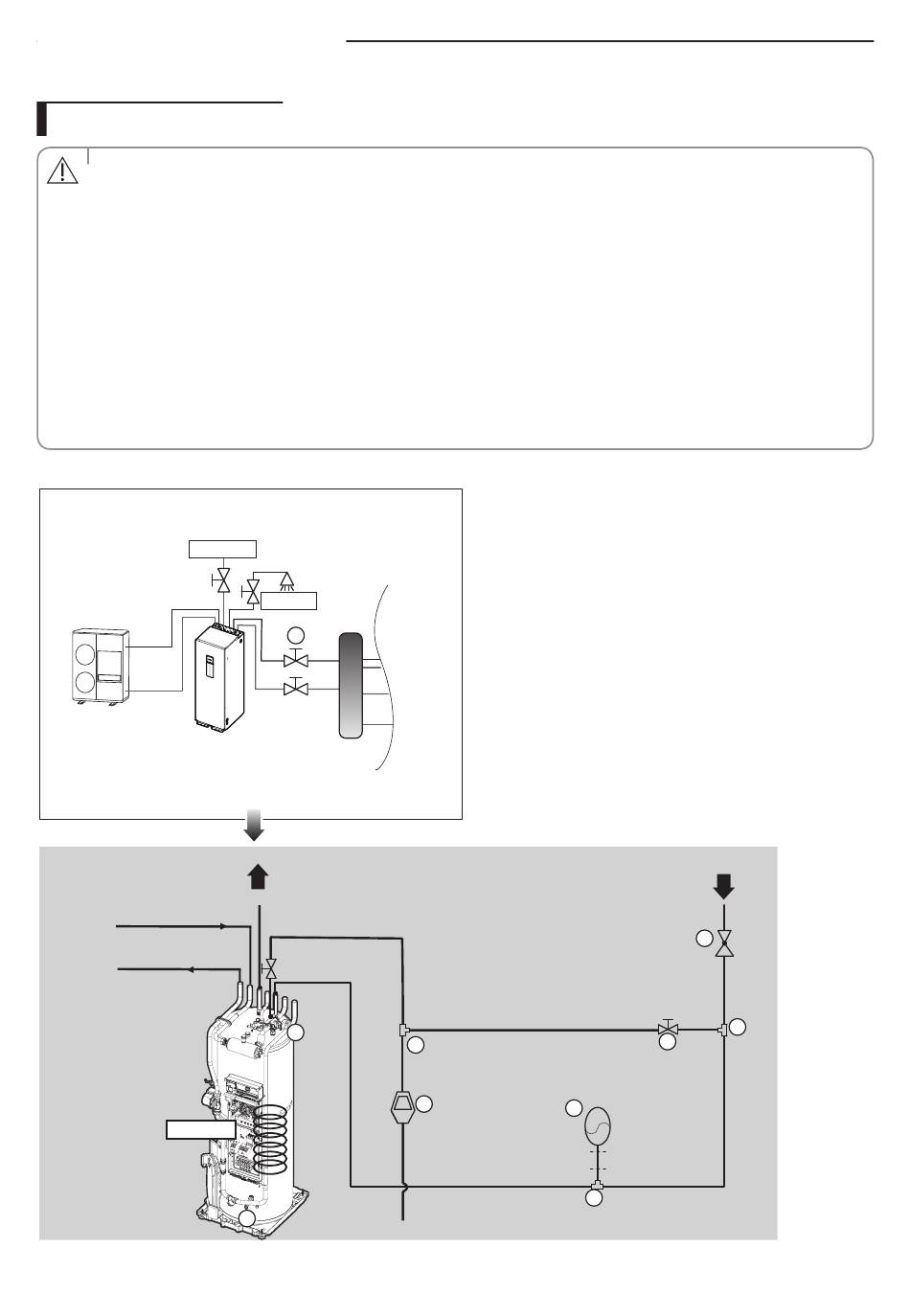

Brauchwasser-Tank
Rohrleitungsdiagramm
• Das Gerät muss so aufgestellt und installiert werden, dass kein Wasser austritt .
• Vergewissern Sie sich, dass der Brauchwasser-Tank und andere Bauteile ordnungsgemäß installiert bzw . nötigenfalls wieder
ACHTUNG
eingebaut wurden .
- Verwenden Sie ausschließlich zertifizierte Bauteile und geeignete Werkzeuge .
- Halten Sie beim Aufstellen und Installieren die erforderlichen Abstände ein .
- Das Wasser kann aus der Ablaufleitung der Druckentlastungsvorrichtung tropfen und diese Leitung muss zur Atmosphäre
hin offen gelassen werden .
- Die Druckentlastungsvorrichtung ist regelmäßig zu betreiben, um Kalkablagerungen zu entfernen und sicherzustellen,
dass sie nicht blockiert ist .
- Den Wasserkessel ablassen .
- Eine mit der Druckentlastungsvorrichtung verbundene Druckleitung ist kontinuierlich nach unten und in einer frostfreien
Umgebung zu verlegen .
Kaltwasser
Außengerät
Hydroaggregat Ausgleichsgefäß
AUSGANG DER HAUPTWASSERLEITUNG
Wärmepumpe-EIN
Wärmepumpe-AUS
Temperatur im Tank
[MONO]
ÜBERSICHT
Heißwasser
1
(Mischtank)
G3 KIT
TPRV
( * )
2
4
( * )
3
DEUTSCH-54
4
3
Sanitäres Warmwassertank-Diagramm (Feldumfang)
EINGANG DER HAUPTWASSERLEITUNG
5
6
11
10
( * )
( * )
7
8
