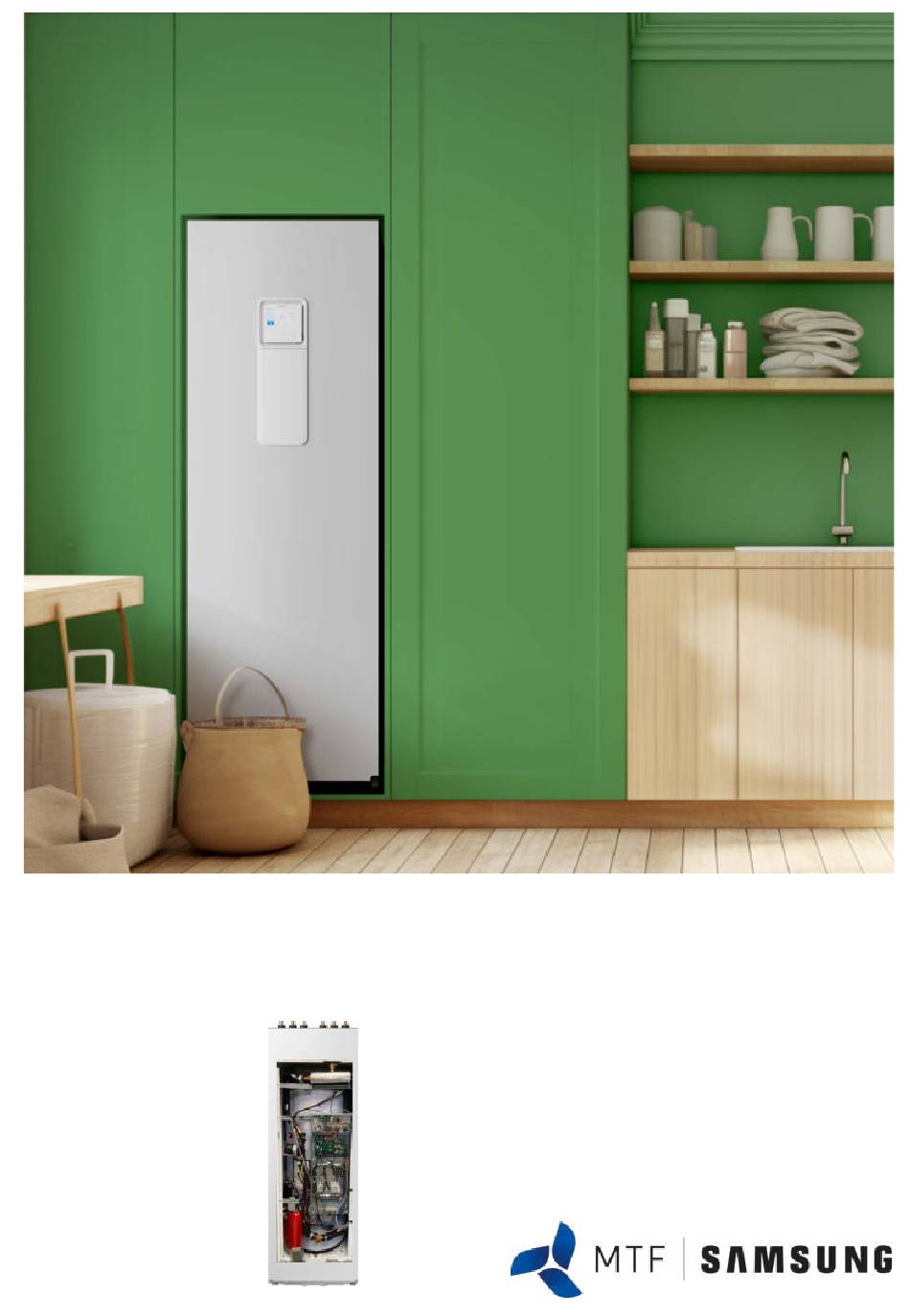

- Seite 1 ClimateHub mit integriertem Brauchwasserspeicher (R32 und R290) Installationshandbuch Hub Hydraulikeinheiten mit integriertem Brauchwasserspeicher AE 200_260 RNWMEG/GG AE 200_260 RNWSEG/GG Version 01 | Juni | 2024...
-
Seite 2: Inhaltsverzeichnis
Haushalte sollten entweder ihren Händler, bei welchem sie das Produkt erwarben oder ihre örtliche Kommunalverwaltung nach passenden umweltfreundlichen Entsorgungsmöglichkeiten befragen. Geschäftskunden sollten mit ihrem Vertrieb in Verbindung setzen und die Bedingungen des Kaufvertrages überprüfen. Dieses Produkt und das elektronische Zubehör nicht zusammen mit dem Hausmüll entsorgen. MTF Samsung... -
Seite 3: Sicherheitsmaßnahmen
Sie das Gerät spannungsfrei und trennen Sie es von dem Netz. • Im Fall einer Fehlfunktion trennen Sie das Gerät vom Netz und kontaktieren Sie den Technischen Support der Firma MTF Samsung. • Warten Sie das Gerät regelmäßig und prüfen Sie hierbei das gesamte System, die elektrischen Anschlüsse, Kältemittelleitungen sowie die Hydraulik auf Schäden. -
Seite 4: Installation Des Geräts
Installieren Sie das Gerät nicht an Orten wo mit dem Austritt entzündlicher Gase zu rechnen ist. ff Vermeiden Sie Funkenbildung an dem Aufstellort. ff Führen Sie nach der Installation eine Druckprobe und Belastungsprobe durch und prüfen Sie das System auf Leckagen. Bei Austritt von Kältemittel können giftige Gase entstehen. MTF Samsung... -
Seite 5: Vorbereitung Des Feuerlöschers
Sichere Teile sind diejenigen, mit denen der Mitarbeiter in einer brennbaren Atmosphäre arbeiten kann. Andere Teile können sich aufgrund von Leckagen entzünden. ff Ersetzen Sie Komponenten nur durch von Samsung angegebene Teile. Andere Teile können nach einer Leckage das Kältemittel in der Atmosphäre entzünden. -
Seite 6: Verfahren Für Die Leckageerkennung
Dokumentiern Sie die aufgefüllte, sowie entommene Kältemittelmenge an dem Gerät und tragen Sie dies stets in das Anlagenbuch ein. ff Stellen Sie sicher, dass die Warnhinweise auf dem System angebracht wurden und anzeigen, dass das System entzündliches Kältemittel enthält. MTF Samsung... -
Seite 7: Anforderungen An Den Installationsort
• Stellen Sie sicher, dass das am Entwässerungsschlauch austretende Kondenswasser ordnungsgemäß und sicher ab ießen kann. • Installieren Sie die Kabel für die Stromversorgung und die Kommunikation zwischen Innen- und Außengerät in mindestens 1 m Entfernung von elektrischen Geräten. MTF Samsung... -
Seite 8: Produktspezi Kationen
Produktspezifikationen Produktmerkmale Inneneinheiten Hub - 200 L / 260 L mit Integriertem Brauchwasserspeicher AE200RNWSEG AE200RNWSEG Split AE260RNWSEG AE260RNWSEG AE260RNWSGG Modellbezeichnung AE200RNWMEG AE200RNWMEG Mono AE200RNWMEG AE260RNWMEG AE260RNWMEG AE260RNWMGG AE260RNWMGG MTF Samsung... -
Seite 9: Zirkulationsleitung
Isolierband für Zonenfühler Isolierstoff für Zonenfühler und Mischventil (3) und Mischventil (3) und Mischventil (3) Anschlusskabel-PV-Steuerung/ Zirkulationsleitung (1) Dichtung (1) Spitzenleistungssteuerung (nur für Hub 260 L) (nur für Hub 260 L) (1x2 m, roter Stecker) (1) Ablaufstutzen (1) Verschlusskappe (2) MTF Samsung... -
Seite 10: Technische Daten
Produktspezifikationen Technische Daten Modellbezeichnung AE200RNWSEG AE260RNWSEG AE260RNWSGG AE200RNWMEG AE260RNWMEG AE260RNWMGG Split Mono 1Φ, 220-240V~, 1Φ, 220-240V~, 1Φ, 220-240V~, 1Φ, 220-240V~, 50Hz 1Φ, 220-240V~, 1Φ, 220-240V~, 50Hz Stromversorgung V/Hz 50Hz 50Hz 3Φ, 380-415V~, 50Hz 50Hz 3Φ, 380-415V~, 50Hz 50Hz Kühlbetrieb °C... -
Seite 11: Typische Anwendungsbeispiele
Typische Anwendungsbeispiele • Die nachfolgenden Anwendungsbeispiele dienen nur zur Veranschaulichung. • Wenn die SAMSUNG Luft/Wasser-Wärmepumpe in Kombination mit einer weiteren Wärmequelle (z. B. Gaskessel) WARNUNG verwendet wird, muss sichergestellt werden, dass die Rücklauftemperatur nicht mehr als 65 °C beträgt. • Das Gerät darf nur in Systemen mit einem geschlossenen Wasserkreislauf verwendet werden. Der Einsatz in einem offenen Wasserkreislauf kann zu übermäßiger Korrosion der Wasserleitungen führen. - Seite 12 Typische Anwendungsbeispiele Anwendung 2: Raumheizung - 2 Heizkreise und Brauchwasserbereitung MTF Samsung...
-
Seite 13: Hauptkomponenten
ø22 Cu. (Nur bei den 260L Hub Einheiten) Kaltwasser Eintritt ⑤ ø22, Cu. Vorlauf Heizsystem Sekundärseitig ⑥ ø28 Cu. ⑦ Rücklauf Heizsystem Sekundärseitig ø28 Cu. Sicherheitsventil Brauchwassser ⑧ 7bar, 90 °C Sicherheitsventil Heizung ⑨ 3bar, Gewinde 1/2" Dreiwege - Umschaltventil (3 WUV) ⑩ MTF Samsung... - Seite 14 Fühler TW 3 Backup Heater ㉒ Primärkreispumpe Brauchwasserspeicher ㉓ 200L / 260L 0~4bar ㉔ Manometer ㉕ S/D-Kartenleser Hauptplatine ㉖ Brauchwasserzusatzheizung ㉗ Temperaturregler Brauchwasserzusatzheizung BWZH ㉘ Strömungssensor ㉙ Ausdehnungsgefäß (nur interne Absicherung) ㉚ 8 Liter ㉛ Schmutzfilter Entleerung-Brauchwasserspeicher ㉜ Entleerung-Heizung Primärkreis ㉝ MTF Samsung...
- Seite 15 Kaltwasser Eintritt ⑤ ø22 Cu. Vorlauf Heizkreis / Puffer - Sekundärseite ⑥ ø28 Cu. Rücklauf Heizkreis / Puffer - Sekundärseite ⑦ ø28 Cu. Sicherheitsventil Brauchwassser ⑧ 7bar, 90 °C Sicherheitsventil Heizung ⑨ 3bar, Gewinde 1/2" Dreiwege - Umschaltventil ⑩ MTF Samsung...
- Seite 16 ⑯ Primärkreispumpe ⑰ Brauchwasserspeicher ⑱ 200L / 260L 0~4bar ⑲ Manometer S/D Kartenleser ⑳ Hauptplatine ㉑ Brauchwasserzusatzheizung ㉒ Temperaturregler Brauchwasserzusatzheizung BWZH ㉓ Strömungssensor ㉔ Ausdehnungsgefäß (nur interne Absicherung) ㉕ 8 Liter Schmutzfilter ㉖ Entleerung-Brauchwasserspeicher ㉗ Entleerung-Heizung ㉘ Primärkreis MTF Samsung...
-
Seite 17: Systemschema
BW Zusatzheizer Heizbetrieb (3kW) T_eva HX_PWT T_eva in Schmutzfilter T_w1 Strömungssensor PWM-Pumpe Ausdehnungsgefäß(8L) ❋ MONO Zirkulkation Kalt-Wasser Warm-Wasser SV-Heizung Autom. Lüfter SV-Brauchwasser Manometer 3-Wege-Ventil T_w3 Fühler BW-Speicher Backup Heater (2- 6 kW) BW Zusatzheizer (3kW) Schmutzfilter Strömungssensor PWM-Pumpe Ausdehnungsgefäß(8L) MTF Samsung... -
Seite 18: Maßskizze
Vorlauf - kommend vom Außengerät ② Ø28, T1.2 Warmwasser Austritt ③ Ø22, T1.0 Zirkulation Eintritt (Option 260L) ④ Ø22, T1.0 Kaltwasser Eintritt ⑤ Ø22, T1.0 Vorlauf Heizkreis / Puffer ⑥ Ø28, T1.2 Rücklauf Heizkreis / Puffer ⑦ Ø28, T1.2 MTF Samsung... -
Seite 19: Aufstellort
Es muss eine Möglichkeit vorhanden sein, Kondens, und Tropfwasser abzuleiten und das Überdruckventil muss bei Überdruck frei ausblasen können Aufstellort ff Stellen Sie sicher, dass Sie die Abstände wie in der Abbildung dargestellt zu allen Seiten einhalten. (Einheit : mm) MTF Samsung... -
Seite 20: Installieren Der Inneneinheit
Installieren der Inneneinheit Inneneinheit transportieren Auswahl des Transportweges. Achten Sie bei dem Transport der Hub Inneneinheit auf befestigte Wege Griffmulden Transportsicherung ff Entfernen Sie Transportsicherung sowie Holzpalette, wenn sich das Gerät am endgültigen Aufstellungsort befindet. Holzpalette Transportsicherung MTF Samsung... -
Seite 21: Aufstellen Und Installation Der Hub Inneneinheit
Achten Sie auf ausreichend Platz von mindestens 100 mm unter dem Gerät um ein ablaufen des Kondensats zu gewährleisten Bei nicht verwendeter Kühlung schließen Sie die Abläufe mithilfe der mitgelieferten Stopfen Abläufe Ø 20 (2 Stck.) 13mm Ablaufstopfen (1 Stck.) Verschlusskappe (2 Stck.) MTF Samsung... -
Seite 22: Rohrleitungen
Außendurchmesser [mm (Zoll)] ø6,35 (1/4") 14~18 ø9,52 (3/8") 34~42 ø12,70 (1/2") 49~61 ø15,88 (5/8") 68~82 ø19,05 (3/4") 100~120 • Verwenden Sie immer zwei Schlüssel zum Festziehen und Lösen der Anschlüsse um Schäden am System zu vermeiden. Gasrohr Flüssigkeitsrohr MTF Samsung... -
Seite 23: Anschluss Der Rohrleitungen
Vorlauf - kommend vom Außengerät ② ø28 Cu. Warmwasser Austritt ③ ø22 Cu. Mono- Hub ø22 Cu. Zirkulation Eintritt ④ ø22 Cu. ⑤ Kaltwasser Eintritt Vorlauf Heizkreis / Puffer ø28 Cu. ⑥ Rücklauf Heizkreis / Puffer ø28 Cu. ⑦ MTF Samsung... -
Seite 24: Spülen Und Befüllen
• Der pH-Wert bei 25°C sollte 8,2 – 10 nicht unter- oder überschreiten ACHTUNG • Überprüfen und reinigen Sie den Schmutzfilter regelmäßig. • Ersetzen Sie bei Bedarf das Sieb. • Es wird empfohlen, das System einmal pro zu überprüfen • Achten Sie auf ausreichenden Systemdruck MTF Samsung... - Seite 25 Restförderhöhe Die nachfolgende Abbildung zeigt den verfügbaren externen statischen Druck des Geräts in Abhängigkeit von Wasserdurchsatz und Pumpeneinstellung. AE***RNWS** Split [kPa] Durchsatz [L/Min.] AE***RNWM** Mono [kPa] Durchsatz [L/Min.] MTF Samsung...
-
Seite 26: Eigenschaften Der Primärkreis Pwm - Pumpe
Platine Zusatzpumpe Nullleiter Zusatzpumpe Stromversorgung • Die maximale Anschlussleistung je Relai B1-B26 beträgt 0,5A (ca. 110 Watt).Die summierte Maximalbelastung der Ausgänge B1- B26 darf 3,6A (ca. 800 Watt) nicht überschreiten. Bei höherer Belastung sind Trennrelais zu verwenden! ACHTUNG MTF Samsung... -
Seite 27: Einfüllen Von Wasser
• Stellen Sie sicher, dass das aus der Au angwanne austretende Wasser nicht mit elektrischen Bauteilen in Berührung kommt. Dämmung der Rohrleitungen Die gesamten Rohrleitungen müssen isoliert werden, damit sich an der Oberfläche der Rohre kein Kondenswasser bildet und unnötig Wärme verloren geht. MTF Samsung... -
Seite 28: Verkabelung
• Das System muss geerdet werden. Erden Sie das System nicht über einer Versorgungsleitung, einen Überspannungsableiter oder die Telefonleitung. Eine unzureichende Erdung kann zu Elektronikproblemen führen. Layout der Platine Ohne Funktion SMPS-Schaltkreis SMPS circuit Dip-Schalter DIP switch EEPROM EEPROM Micom Micom 2-POLIGER COMM-ANSCHLUSS 2-WIRE COMM Laststeuerung Load Control MTF Samsung... -
Seite 29: Platinenbelegung
#2: Kein Anschluss ④ #3: Drei-Wege-Umschalt-Ventil_NO (L) CNP501 AC-AUSGANG DREI-WEGE-VENTIL Hub - Intern #4: Kein Anschluss #5: Drei-Wege-Umschalt-Ventil_NC (L) AC-AUSGANG #1: L Ausgang Backup Heater ⑤ CNP001 MC1-A AC-AUSGANG *1 WEZ - Wärmeerzeuger *2 3-WUV.- 3 Wege Umschaltventil MTF Samsung... - Seite 30 (Nur Delta T Regelung) #2: Erde Digitaler Eingang #1: RAUMTEMP. (10k @ 25 °C) ⑲ Raumsensor CNS044 Digitale Masse #2: Erde Digitaler Eingang #1: BW-Speicher-Temp. (200k @ 25 °C) Brauchwasser - ⑳ CNS042 Speicherfühler Digitale Masse #2: Erde MTF Samsung...
- Seite 31 #3: Erde #4: Kein Anschluss DC-Ausgang #1~#4: EEV-Steuerung PWM-Signal CNS062/ DC-Ausgang ㉖ #5: DC 12V (SPLIT/MONO: Nicht in CNS063 DC-Ausgang Gebrauch) #6: DC 12V (NUR CNS063) Fernbedienung - #1: COM2 (F3) Kabelfernbedienung ㉗ CNS304 Hydro Wandgerät #2: COM2 (F4) MTF Samsung...
- Seite 32 #1~#4: EEV-Steuerung PWM-Signal CNS062/ ㉙ DC-Ausgang #5: DC 12V CNS063 DC-Ausgang #6: DC 12V (NUR CNS063) #1: PV(Photovoltaik)-Steuersignal / DC-Eingang PV/ SIGNAL Spitzenleistungssteuerung Signal ㉚ CNS046 Stromspitzensteuerung Digitale Masse #2: Erde ㉛ CNS301 Download ㉜ Erdung CNP101 Erdung #1: Erdung MTF Samsung...
- Seite 33 AC 230V B21/B22 Thermostat 1 - / 22 mA Option Kühlung (B21)/Heizung (B22) Signal Eingang AC 230V Thermostat für Bereich Nr. 2 (FCU) B23/B24 Thermostat 2 - / 22 mA Option Eingang Kühlung (B23)/Heizung (B24) Signal *1 Externer Wärmeerzeuger MTF Samsung...
- Seite 34 Schaltplan (AE***RNW*EG) 1 Phasig Schaltplan (AE***RNW*GG) 3 Phasig * Es unterstützt keine externe Eingangs- (CNS083)/Ausgangssignalfunktion (CNS081). MTF Samsung...
- Seite 35 F1, F2, V1, V2, F3, F4 6P Anschlussklemme M3,5 0,8~1,2 Steuerungs-Kit PBA AC 220V-240V B1 ~ B26 Versorgung Ein-/Ausgang 26P Anschlussklemme AC 220V-240V TB-A Versorgung Eingang (L/l1 N/N1) Steuerungs-Kit PBA 1,2~1,8 2P Anschlussklemme TB-A1 AC 220V-240V (Heizung Aus) Versorgung Ausgang MTF Samsung...
-
Seite 36: Elektrischer Anschluss
ELCB 2P Versorgung Ein-/Ausgang Einphasig ELCB 4P AC 380V-415V 2,0~2,9 Versorgung Ein-/Ausgang Dreiphasig AC 220V-240V Anschlussklemme 2P L, N Versorgung Ein-/Ausgang Einphasig AC 220V-240V N, L Versorgung Ein-/Ausgang Anschlussklemme 8P Dreiphasig AC 380V-415V L1(R), L2(S), L3(T), N Versorgung Ein-/Ausgang MTF Samsung... -
Seite 37: Zulässige Möglichkeiten Der Spannungsversorgung
• Die Erdung muss von einem quali zierten Installateur durchgeführt werden. • Überprüfen Sie, ob der Erdungswiderstand unter 100 liegt. Bei der Installation eines Schutzschalters, der den elektrischen Schaltkreis im Falle eines Kurzschlusses trennen kann, beträgt der zulässige Erdungswiderstand 30 bis 500 Ω. MTF Samsung... -
Seite 38: Überprüfen Der Ordnungsgemäßen Erdung
14,0A H05RN-F oder bescha en (220- und Kommunikationsleitungen 240Vac, Eingang) versorgung H07RN-F Bauseitig zu 3 Phasen 2,5mm ↑ Spannugs- AE***RNW*GG 4 + Erde 8,7A bescha en (380- H07RN-F versorgung 415Vac, Eingang) LIYCY Feldverdrahtung Kommunikation 0,1A (7Vdc, Daten) 2x2x0,75mm MTF Samsung... -
Seite 39: Kommunikationsleitung Ig / Ag Liycy 2X2X0,75 Mm2
Loch der Befestigungsschelle verwenden. Kommunikationsleitung IG / AG LIYCY 2x2x0,75 mm2 Schutzschalter Kommunikationsleitung zwischen Innen- und Außengeräten LIYCY 2x2x0,75 mm2 Erde CONTROL-KIT PBA TB-C TB-A TB-A1 Hydraulikeinheit Anschließen der Kommunikationsleitungen CONTROL-KIT PBA TB-C TB-A TB-A1 MTF Samsung... - Seite 40 Geräten integriert sind. • Es verursacht Schäden an Klemmen und Leiterplattenteilen, wenn die Hauptstromversorgung nicht korrekt angeschlossen ist. Sie sollten sicherstellen, dass die Außenleiter angeschlossen sind, bevor Sie die Hauptstromversorgung einschalten. (nur dreiphasige Modelle) ❋ FI-Schalter : Fehlerstromschutzschalter (ELCB) MTF Samsung...
-
Seite 41: Anschließen An Die Netzklemme
• Verwenden Sie eine eigens für dieses System bestimmte Stromversorgung. Alle Komponenten – Außengerät, Innengerät, Zusatzheizung und Sicherheitsheizung – benötigen eine eigene Stromversorgung. ACHTUNG Brauchwasser 1-phasig ELCB (A) 3-phasig ELCB Backup Heater (kW) Modell Zusatzheizer (kW) AE***RNW*GG AE***RNW*EG MTF Samsung... - Seite 42 B23 : TEMPERATURREGLER 02_KÜHLUNG (C2) zwei Temperaturregler installieren, hat Temperaturregler 2 Vorrang vor Temperaturregler 1. N L C1 H1 N L C2 H2 • Das Gerät funktioniert nicht, wenn gleichzeitig ein Signal für den Kühl- und Heizmodus gegeben wird. ACHTUNG THERMOSTAT01 THERMOSTAT02 MTF Samsung...
- Seite 43 Anschluss der Sekundärkreispumpen für die Zonensteuerung (FSV 4061=1) ff Zone 1 Anschluss Sekundärkreispumpe B10(L1) + B11(N) ff Zone 2 Anschluss Sekundärkreispumpe B14(L1) + B15 (N) Zone2 Tw2_z2 Hydraulische Weiche Pufferspeicher Heizkörper Zone1 Tw2_z1 Bodenheizung MTF Samsung...
- Seite 44 Nullleiter Sekundärkreispumpe Sekundärkreispumpe Stromversorgung • Die maximale Anschlussleistung je Relais B1-B26 beträgt 0,5A (ca. 110 Watt). • Die summierte Maximalbelastung der Ausgänge B1-B26 darf 3,6A (ca. 800 Watt) nicht überschreiten. Bei höherer ACHTUNG Belastung sind Trennrelais zu verwenden! MTF Samsung...
-
Seite 45: Anschluss Des 3-Wege-Umschaltventils
Brauchwasserspeicher Standard: Sekundärkreis gezeigt an den richtigen Stellen in der Anschlussklemmenleiste an. Sekundärkreis Sekundärkreis 3. Achten Sie darauf, welche Art von 3-Wege-Ventil Sie verwenden. Wärmepumpe Wärmepumpe 3-Wege-Umschalt-Ventil 3-Wege-Umschalt-Ventil Brauchwasserspeicher Brauchwasserspeicher Sekundärkreis Sekundärkreis Wärmepumpe Wärmepumpe 3-Wege-Umschalt-Ventil 3-Wege-Umschalt-Ventil Brauchwasserspeicher Brauchwasserspeicher MTF Samsung... -
Seite 46: Anschließen Des Zusatz - Wärmeerzeugers
9 10 11 12 13 14 15 16 17 18 19 20 ZONE1 Durch usstemp. [Tw2_z1](103) ZONE2 ZONE2 Durch usstemp. Raumtemp. [Tw2_z2](103) (103) • Verwenden Sie beim Anschluss von Sensoren einen Fühler mit den Spezifikationen 10 k bei 25 °C konstant = 3435 k. ACHTUNG MTF Samsung... -
Seite 47: Anschluss Für Smart Grid - Steuerungsbereitschaft
Heiz- / Brauchwasser-Temperatureinstellung Stufe 1 Geschlossen Geschlossen Heiz- / Brauchwasser-Temperatureinstellung Stufe 2 • Diese Teile sind optional und nicht im Lieferumfang des Produkts enthalten. ACHTUNG • Stellen Sie sicher, dass Sie die Verbindung zu den Ein-/Aus-Kontakten herstellen, die keine Stromversorgung haben. MTF Samsung... -
Seite 48: Selbsttest Mit Der Kabelfernbedienung
< OFF > Zone 2 Ventil < OFF > Mischventil Innentemperatur Zone2: -00.0℃ to 000.0 ℃Flow Vorlauftemperatur Zone1: -00.0℃ to 000.0 ℃Flow Vorlauftemperatur Zone2: -00.0℃ to 000.0 ℃ Termostat Zone 1 : Cool/Heat Termostat Zone 2: Cool/Heat Solarpanel On/Off: On/Off MTF Samsung... -
Seite 49: Fehlerbehebung
Autom. Lüfter SV-Heizung Fühler der Kabelfernbedienung Manometer SV-Brauchwasser- 3-Wege-Ventil E653 Speicher T_w3 Fühler BW Speicher E904 E903 Backup Heater (2-6 kW) T_w2 E902 BW-Zusatzheizer (3kW) T_eva HX_PWT T_eva Schmutzfilter T_w1 Fühler am E901 Brauchwasserspeicher PWM- Durchflusssensor Pumpe E904 Ausdehnungsgefäß(8L) MTF Samsung... - Seite 50 Fehlerbehebung Kommunikation Anzeige Erläuterung Kommunikationsfehler zwischen Fernbedienung und Hydroaggregat Überwachungsfehler zwischen Fernbedienung und Hydroaggregat Lese-/Schreibfehler an EEPROM-Speicher (Datenfehler an Kabelfernbedienung) E601, E604 E654 Lese-/Schreibfehler an EEPROM-Speicher (Datenfehler an Kabelfernbedienung) MicroSD-Karte Download-Anschluss EEPROM Fühler -Anschluss F3/F4 Anschlussklemme MTF Samsung...
-
Seite 51: Primärkreispumpe Und Durchflusssensor
Primärkreispumpe AUS - Sensor meldet Durchfluss Wasserdurch uss > 12LPM(Leistung des Außengeräts > 9kW) Wasserdurch uss > 7LPM(Leistung des Außengeräts ≤ 9kW) Wasserdurch ussbereich Wasserdurch ussmengen (LPM) Min. Max. Leistung des Außengeräts ≤ 9kW Leistung des Außengeräts > 9kW MTF Samsung... -
Seite 52: Brauchwasserspeicher
• Achten Sie auf die eingestellten Brauchwassertemperaturen. Diese können je nach Außeneinheit variieren HINWEIS - Die Wärmepumpe und die Zusatzheizung arbeiten bis zum Erreichen der eingestellten Anfangstemperatur. Danach kann je nach Einstellung nur noch die Zusatzheizung betrieben werden. MTF Samsung... - Seite 53 • Wenn ein elektrisches Bauteil oder der Temperaturregler defekt ist, wenden Sie sich an einen zugelassenen Elektriker. • Wenn Sie alle notwendigen Änderungen vorgenommen haben, stellen Sie sicher, dass die Abdeckung des Stromanschlusskastens wieder ordnungsgemäß befestigt und die gelösten Schrauben wieder festgezogen werden. MTF Samsung...
-
Seite 54: Zwei-Zonen Regelung
* Wenn Sie die Zwei-Bereichsregelung mit Raumtemperaturen und eingebauten Temperatursensoren in kabelgebundenen Fernbedienungen betreiben möchten, müssen Sie in jedem Raum zwei kabelgebundene Fernbedienungen installieren. (Wenn Sie externe Raumtemperatursensoren verwenden, können Sie jede Raumtemperatur mit nur einer kabelgebundenen Fernbedienung steuern.) MTF Samsung... -
Seite 55: Temperatursensoren
Schweißen Sie die Sensorhalterung an die dafür vorgesehene Stelle am Rohr und isolieren Sie sie die Verbindungsstelle. Bei Verwendung eines Kupferrohrs Bei Verwendung eines anderen Rohrs Rohr Rohr Sensorhalter Fühler Fühler Aluminiumband Gummiband Fühler Fühler Sensorclip Kabelbinder Isolierung Isolierung MTF Samsung... -
Seite 56: Einstellung Des Ehs-Konverters
Einstellung des EHS-Konverters Micro Moduswahlschalter Karte Linke Position: Feldwerteinstellungs-Modus (FSV) Rechte Position: Betriebsdaten-Backup-Modus Linke Position Rechte Position ff MicroSD-Karte mit 8 ~ 32GB (bauseitiges Zubehör) MTF Samsung... - Seite 57 Zwei-Bereichsregelung und die Energieüberwachung nicht verwenden. • Wenn Sie eine Verbindung zwischen der drahtgebundenen Fernbedienung MWR-WW10** und einem oberen Niveauregler herstellen, müssen die Einstellungen für FSV (4061) geändert werden, um die Zwei- Bereichsregelung nicht zu verwenden. MTF Samsung...
-
Seite 58: Estrich Aufheizung
3. Während des gesamten Vorgangs wird die verbleibende Zeit in Tagen auf der Kabelfernbedienung angezeigt. Die Tasten stehen jedoch nicht zur Verfügung. Estrichaushärtung Die verbleibende verbleibende Tage: Zeit in Tagen wird angezeigt. ❋ Wenn ein Fehler angezeigt wird, funktioniert die Estrichaushärtefunktion nicht. MTF Samsung... -
Seite 59: Estrichaushärtefunktion
Hydroeinheit E101 auf. • Die Hydroeinheit bleibt im vorherigen Betriebsmodus. - Die Ein-/Aus-Steuerung des Außengeräts ist nicht für das A2A Innengerät erhältlich. - Obwohl das Außengerät nach Auftreten des Fehlers E101 ausgeschaltet ist, bleibt das A2A Innengerät weiterhin in Betrieb. MTF Samsung... -
Seite 60: Einstellen Von Installationsoptionen
2. Setzen Sie die Batterien wieder ein und aktivieren Sie den Modus für die Optionseinstellung, während Sie die Taste zum Erhöhen bzw. Verringern der Temperatur drücken. Kontrollieren Sie, dass das Gerät in den Modus für die Optionseinstellung gewechselt ist. MTF Samsung... -
Seite 61: Ändern Einer Bestimmten Option
SEG1 - 24 Zentrale Steuerung verwenden (Standardwert) 020010 100000 200000 300000 Zentrale Steuerung nicht verwenden 020000 100000 200000 300000 * 01 Serienproduktions-Option (Werkseinstellung) Modell SEG1 - 24 AE200RNWSEG AE260RNWSEG 012300 100000 200000 300002 AE200RNWMEG AE260RNWMEG AE260RNWSGG 012300 110000 200000 300002 AE260RNWMGG... - Seite 62 Mehr Informationen Mehr Informationen erhalten Sie unter erhalten Sie unter www.mtf-online.net www.mtf-wärmepumpe.de MTF Marken-Distributions GmbH Niedersachsenstraße 12 | 48465 Schüttorf Fon. +49 (0) 5923 988440 | Fax. +49 (0) 5923 98844999 Mail. mtf@mtf-online.net...
