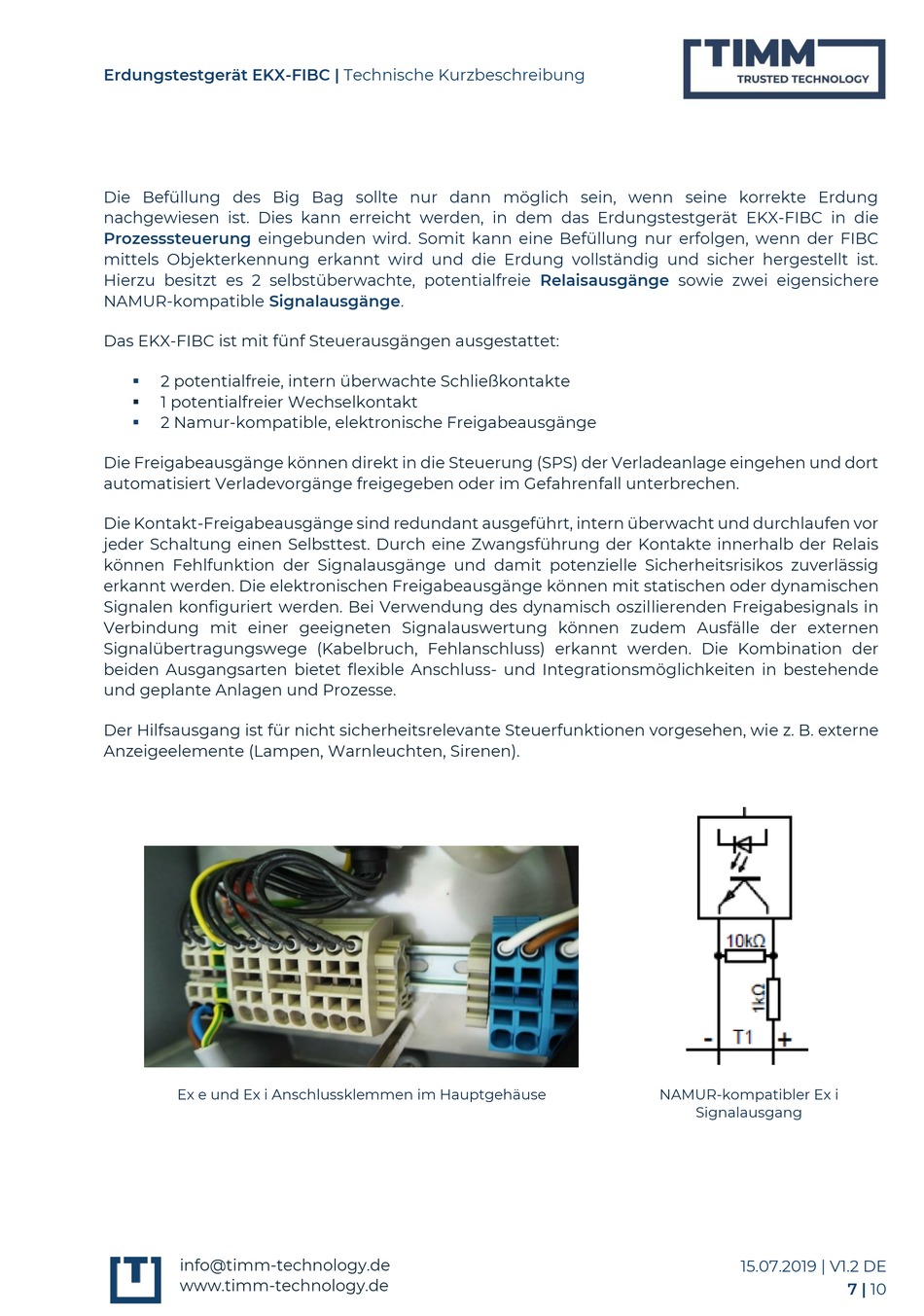

Erdungstestgerät EKX-FIBC | Technische Kurzbeschreibung
Die Befüllung des Big Bag sollte nur dann möglich sein, wenn seine korrekte Erdung
nachgewiesen ist. Dies kann erreicht werden, in dem das Erdungstestgerät EKX-FIBC in die
Prozesssteuerung
eingebunden wird. Somit kann eine Befüllung nur erfolgen, wenn der FIBC
mittels Objekterkennung erkannt wird und die Erdung vollständig und sicher hergestellt ist.
Hierzu besitzt es 2 selbstüberwachte, potentialfreie
NAMUR-kompatible Signalausgänge.
Das EKX-FIBC ist mit fünf Steuerausgängen ausgestattet:
2 potentialfreie, intern überwachte Schließkontakte
1 potentialfreier Wechselkontakt
2 Namur-kompatible, elektronische Freigabeausgänge
Die Freigabeausgänge können direkt in die Steuerung (SPS) der Verladeanlage eingehen und dort
automatisiert Verladevorgänge freigegeben oder im Gefahrenfall unterbrechen.
Die Kontakt-Freigabeausgänge sind redundant ausgeführt, intern überwacht und durchlaufen vor
jeder Schaltung einen Selbsttest. Durch eine Zwangsführung der Kontakte innerhalb der Relais
können Fehlfunktion der Signalausgänge und damit potenzielle Sicherheitsrisikos zuverlässig
erkannt werden. Die elektronischen Freigabeausgänge können mit statischen oder dynamischen
Signalen konfiguriert werden. Bei Verwendung des dynamisch oszillierenden Freigabesignals in
Verbindung mit einer geeigneten Signalauswertung können zudem Ausfälle der externen
Signalübertragungswege (Kabelbruch, Fehlanschluss) erkannt werden. Die Kombination der
beiden Ausgangsarten bietet flexible Anschluss- und Integrationsmöglichkeiten in bestehende
und geplante Anlagen und Prozesse.
Der Hilfsausgang ist für nicht sicherheitsrelevante Steuerfunktionen vorgesehen, wie z. B. externe
Anzeigeelemente (Lampen, Warnleuchten, Sirenen).
Ex e und Ex i Anschlussklemmen im Hauptgehäuse
info@timm-technology.de
www.timm-technology.de
Relaisausgänge
sowie zwei eigensichere
NAMUR-kompatibler Ex i
Signalausgang
15.07.2019 | V1.2 DE
7 | 10
