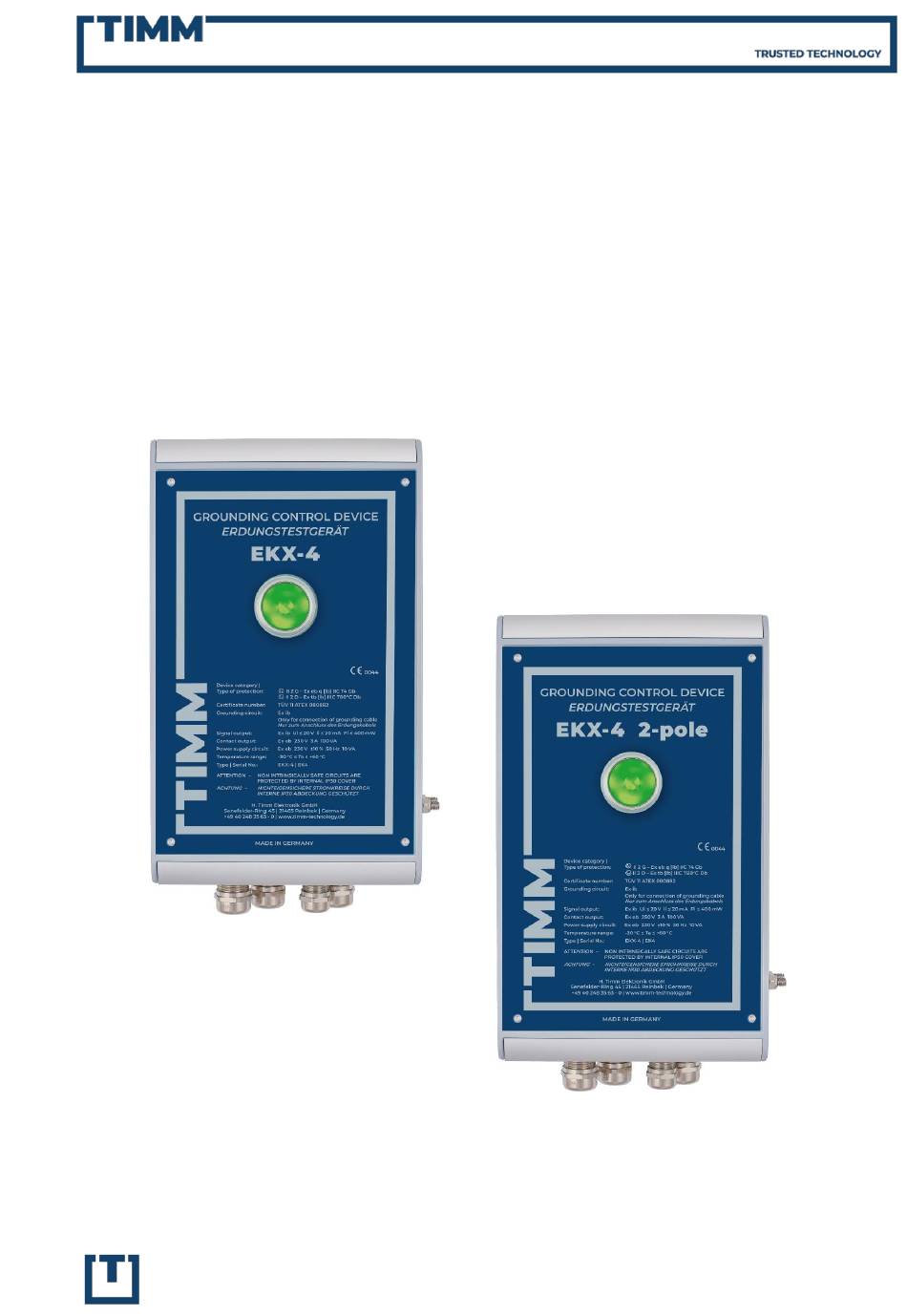

- Seite 1 EKX-4 RDUNGSTESTGERÄT EKX-4 (2- POLIG Technische Kurzbeschreibung | Deutsch Timm Technology GmbH | Senefelder-Ring 45 | 21465 Reinbek...
-
Seite 2: Inhaltsverzeichnis
EKX-4 ................................... 4 3.2. EKX-4 (2-polig) ..............................4 3.3. Neu: EKX-FIBC ..............................4 3.4. Für den russischen Markt: EKX-4 LT ..................... 5 Besondere Eigenschaften ..........................6 4.1. Übereinstimmung mit aktuellen europäischen Normen ............. 6 4.2. Intelligenter Explosionsschutz ......................... 6 4.3. - Seite 3 5.6.Testvorrichtung ............................11 Technische Spezifikationen ..........................12 6.1. Allgemeine Betriebsdaten.......................... 12 6.2. Messstromkreis ..............................12 6.3. Steuerausgänge ..............................12 Anschlussdiagramm (für EKX-4 1-polig) ....................13 Internationale Zulassungen .......................... 14 Kontakt ..................................15 info@timm-technology.de 24.05.2022 | V1.43 www.timm-technology.com 1 | 13...
-
Seite 4: Anwendungen
Erdungsverbindung. Hierzu wird es an der Füllbühne installiert und Überwachte Erdung mit dem Erdungstestgerät EKX-4 Als explosionsgeschütztes Betriebsmittel stellt eine leitfähige Verbindung zum ist das EKX-4 zum Einsatz in gas- und Erdpotential her. staubexplosionsgefährdeten Bereichen Bevor ein Befüllvorgang begonnen wird, der Zonen 1 und 21 gemäß... - Seite 5 Erdungstestgerät EKX-4 | Technische Kurzbeschreibung (oder Erdungsbuchse) an das zu erdende Objekt angeschlossen wird. Sobald das Erdungstestgerät eine ausreichend leit- fähige Erdungsverbindung erkennt, schaltet es die Steuerausgänge und die Signalleuchte auf „Freigabe“ („grün“). Wird Erdungsverbindung unter- brochen, schaltet das Gerät sofort auf „Befüllfreigabe gesperrt“...
-
Seite 6: Gerätevarianten
Erdungstestgerät EKX-4 | Technische Kurzbeschreibung 3. Gerätevarianten 3.2. EKX-4 (2-polig) Für Transportbehälter ohne messbare Abhängig von den elektrischen Eigen- Objektimpedanz zum Bezugspotential, schaften des zu erdenden Objekts sind wie z. B. Fässer oder Behälter auf einer verschiedene Versionen der Erdungstest- isolierenden Palette, wurde die zwei- geräte vom Typ EKX einzusetzen:... -
Seite 7: Für Den Russischen Markt: Ekx-4 Lt
Erdungstestgerät EKX-4 | Technische Kurzbeschreibung 3.4. Für den russischen Markt: EKX-4 LT Erdungstestgerät mit selbstregulierender Heizung für Tieftemperaturanwen- dungen bis zu -55 °C. Diese Geräte- variante ist ausschließlich mit russicher Zulassung erhlältlich und nicht zum Einsatz im Gültigkeitsbereich der ATEX- Richtlinie bestimmt. -
Seite 8: Besondere Eigenschaften
Erdungstestgerät EKX-4 | Technische Kurzbeschreibung 4. Besondere Eigenschaften Anpassung der Grenzwerte der Objekt- erkennung, Verhalten 4.1. Übereinstimmung mit aktuellen elektronischen Signalausgangs und die europäischen Normen Kabelkompensation. So kann das Gerät Das Erdungstestgerät entspricht dem bei der Installation und während des... -
Seite 9: Weithin Sichtbare Signalleuchte
Gerätefunktion zulässige integrierten Anschlussklemmen vor Ort Niveau überschritten wird. schnell getauscht werden. 4.11. Steuerausgänge 4.8. Weithin sichtbare Signalleuchte Das EKX-4 ist mit vier Steuerausgängen Das Erdungstestgerät ist mit einer in ausgestattet: heller Umgebung sehr gut sichtbaren 2 Kontakt-Freigabeausgänge ▪ mehrfarbigen... -
Seite 10: Made In Germany
Erdungstestgerät EKX-4 | Technische Kurzbeschreibung 4.12. Made in Germany unabhängiges mittelständisches Unternehmen entwickelt und produziert TIMM alle Geräte am Standort Reinbek bei Hamburg selbst. Kooperationen deutschen Universitäten unterstützen unsere Entwicklungsingenieure. Einsatz von qualifiziertem und langjährig erfahrenem Personal in allen Unter- nehmensbereichen sichert eine hohe Produktqualität... -
Seite 11: Zubehör
Erdungstestgerät EKX-4 | Technische Kurzbeschreibung 5. Zubehör an Wendel-, Neoprenkabel oder Silikon- kabel als Abreißsicherung für das EXK-4 TIMM bietet zum Erdungstestgerät EKX-4 und Vorgängermodelle. eine große Auswahl von passendem 5.1.4 2-polige Erdungszange (EZ1-2pol) Zubehör an. Explosionsgeschützte Edelstahl-Erdungs- 5.1. Erdungszangen zange mit Gummi-Isoliertülle für das... -
Seite 12: Erdungsstecker (Tw700St)
Erdungstestgerät EKX-4 | Technische Kurzbeschreibung 5.2.2. Erdungsstecker (TW700ST) 5.4. Glattes Erdungskabel (Neopren) Der Erdungsstecker kann mit einem 1 m Das Neopren-Erdungskabel wird vorzugs- langem Kabel und mit 1-poliger Erdungs- weise mit dem Kabelaufroller verwendet. zange Zugentlastung für eine Es ist mit einer Länge bis 20 m erhältlich, Steckverbindung mit der Buchse TW700 Kabellänge... -
Seite 13: Silikon-Spezialkabel
Erdungstestgerät EKX-4 | Technische Kurzbeschreibung 5.4.2. Silikon-Spezialkabel 5.6. Zangenhalter Dieses glatte Erdungskabel ist für die Empfohlenes Zubehörteil zur isolierten Anwendung unter extremen Aufhängung der Erdungszange an der Umgebungs- und Betriebsbedingungen Füllbühnen. ausgelegt. Der Kabelmantel wird aus einem speziellen Silikon-Gemisch für Anwendungen bis -55 °C hergestellt.Bitte... -
Seite 14: Technische Spezifikationen
Erdungstestgerät EKX-4 | Technische Kurzbeschreibung 6. Technische Spezifikationen = 6,7 V, I = 68 mA, P = 114 mW 6.3. Steuerausgänge 6.1. Allgemeine Betriebsdaten Kontaktausgänge Gerätekategorie gemäß ATEX 114 ▪ (Richtlinie 2014/34/EU) Zündschutzart “Erhöhte Sicherheit” ▪ II 2 GD Ex eb Höchstwerte: 250 V AC, 3 A, 100 VA... -
Seite 15: Anschlussdiagramm (Für Ekx-4 1-Polig)
Erdungstestgerät EKX-4 | Technische Kurzbeschreibung Anschlussdiagramm (für EKX-4 1-polig) info@timm-technology.de 24.05.2022 | V1.43 www.timm-technology.com 13 | 13... -
Seite 16: Internationale Zulassungen
Erdungstestgerät EKX-4 | Technische Kurzbeschreibung Internationale Zulassungen Europa (EU + EFTA) China Russland / EAWU EG-Baumusterprüf- CNEX Konformitäts- EAC Ex Zertifikat gemäß bescheinigung bescheinigung TR ZU 012/2011 Standard 080882 TÜV 11 ATEX Indien Weltweit Petroleum & Explosives SIL2 Zertifikat SafetyOrganisation (PESO) gemäß... -
Seite 17: Kontakt
Erdungstestgerät EKX-4 | Technische Kurzbeschreibung Kontakt Sie möchten mit uns bezüglich Angebote, Vertrieb oder technischer Beratung in Verbindung treten? Unser Team ist unter folgenden Kontaktdaten gerne für Sie da. Dr. Alexander Zelck Dipl.-Ing. Andreas Brückner Vertriebsleiter International Technischer Support &...
