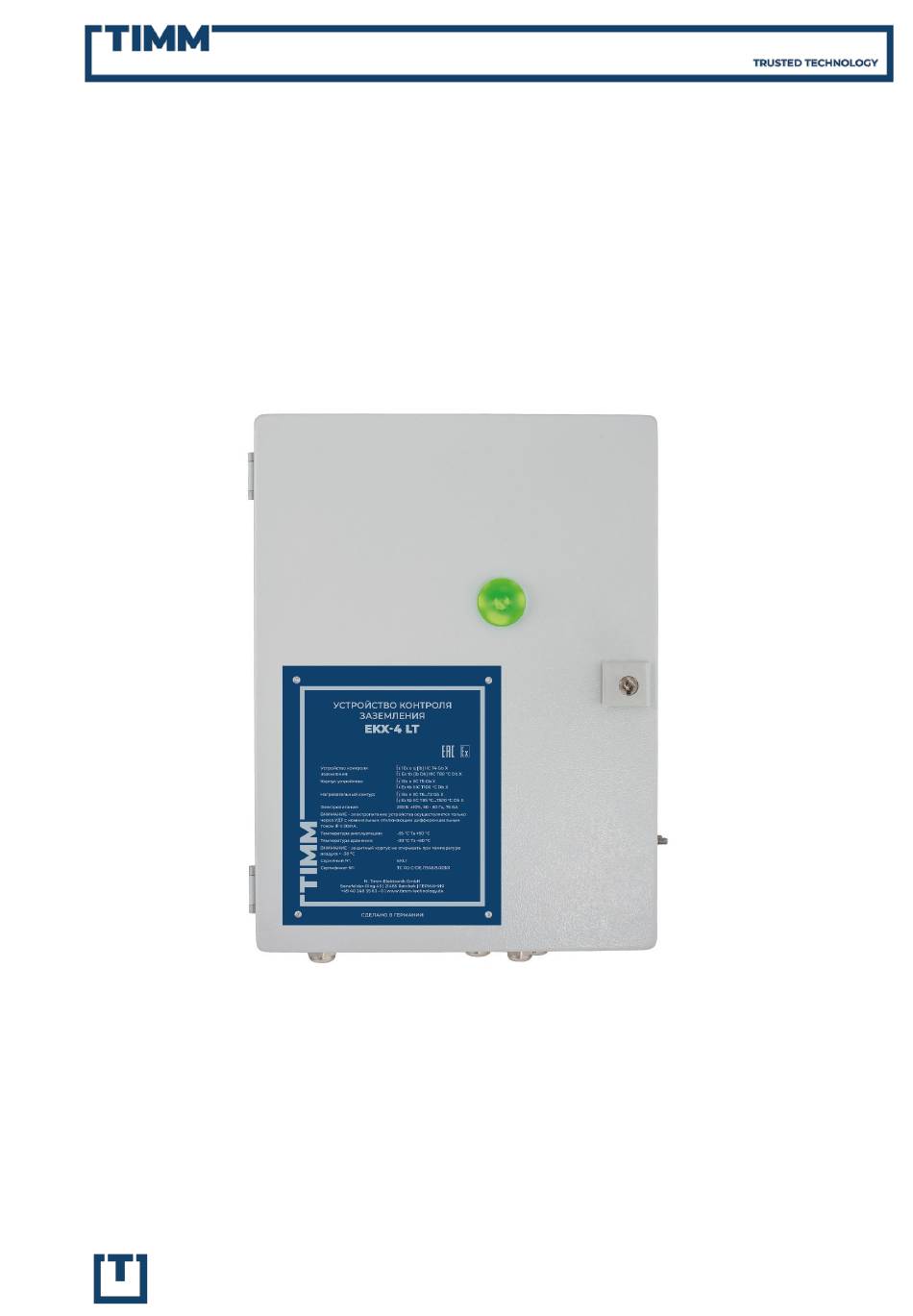

- Seite 1 EKX-4 LT RDUNGSTESTGERÄT Technische Kurzbeschreibung | Deutsch H. Timm Elektronik GmbH | Senefelder-Ring 45 | 21465 Reinbek...
-
Seite 2: Inhaltsverzeichnis
Erdungszangen ..............................5 4.2. Erdungsbuchse, Erdungsstecker und Abreißsicherung ............6 4.3. Erdungskabel ................................ 6 4.4. Testvorrichtung ..............................6 Internationale Zulassung........................... 7 Technische Spezifikationen ..........................8 Anschlussdiagramm ............................. 9 Kontakt ..................................10 H. Timm Elektronik GmbH | Senefelder-Ring 45 | 21465 Reinbek... -
Seite 3: Anwendungen
Explosionsschutzkon- von minus 55 °C bis zu plus 50 °C. zept nach neuestem Stand der Technik aus. Abb. 1: Überwachte Erdung eines Straßentankfahrzeugs mit dem Erdungstestgerät EKX-4 LT Funktionsprinzip Bevor der Füllvorgang begonnen wird, sind die zu Transportfahrzeuge/ -behälter Bei der Herstellung und Distribution von über das am Gerät befindliche Erdungs-... -
Seite 4: Besondere Eigenschaften
Erdungstestgerät EKX-4 LT | Technische Kurzbeschreibung Wird die Erdungsverbindung unterbro- chen, schaltet das Gerät sofort in den Zu- stand „Befüllfreigabe gesperrt“. Das EKX-4 LT ist zusätzlich als 2-polige Version erhältlich, für Transportbehälter ohne messbare Objektimpedanz zum Be- zugspotential, wie z. B. Fässer oder Behäl- ter auf isolierender Palette. -
Seite 5: Hohe Funktionale Sicherheit
Erdungstestgerät EKX-4 LT | Technische Kurzbeschreibung len Beschichtungen der Gehäuse bewir- ken eine hohe Widerstandsfähigkeit ge- genüber Chemikalien und Umweltein- flüssen. Durch mechanische Einwirkun- gen beschädigte Kabel können über die im Gehäuse integrierten Anschlussklem- men vor Ort schnell getauscht werden. -
Seite 6: Steuerausgänge
Erdungstestgerät EKX-4 LT | Technische Kurzbeschreibung 3.11. Steuerausgänge Zubehör Das Erdungstestgerät EKX-4 LT ist wie das TIMM bietet zum Erdungstestgerät EKX-4 EKX-4 mit vier Steuerausgängen ausge- stattet: LT eine große Auswahl von passendem Zubehör an. 2 Kontakt-Freigabeausgänge 4.1. Erdungszangen 1 Elektronischer Freigabeausgang ... -
Seite 7: Erdungsbuchse, Erdungsstecker Und Abreißsicherung
Erdungstestgerät EKX-4 LT | Technische Kurzbeschreibung 4.2. Erdungsbuchse, Erdungsstecker 4.4. Testvorrichtung und Abreißsicherung Die Testvorrichtung TQ2 dient der Verifi- kation der Schaltschwellen des Erdungs- Erdungsbuchse (TW700BU) testgeräts im installierten Zustand. Mit- Die Erdungsbuchse TW 700 ist zur Er- hilfe des Drehschalters können die vor- dung von Tankwagen bestimmt, die über... -
Seite 8: Internationale Zulassung
Zulassung zum Einsatz in explosions- gefährdeten Bereichen gemäß dem Stan- dard der Zollunion zwischen Russland, Weißrussland, Kasachstan, Armenien und Kirgisistan (EACU). Das EKX-4 LT ist eine Erweiterungsform des EKX-4, welches ge- mäß europäischer chinesischer und russi- scher (EAC Ex) Standards zugelassen ist sowie überall dort, wo diese Standards... -
Seite 9: Technische Spezifikationen
Erdungstestgerät EKX-4 LT | Technische Kurzbeschreibung Technische Spezifikationen 6.1. Allgemeine Betriebsdaten 6.3. Steuerausgänge Kontaktausgänge Zündschutzart gemäß EAC Richtlinie TR ZU 012/2011 Zündschutzart “Erhöhte Sicherheit” 1Ex eb q [ib] IIC T4 Gb X Ex e Höchstwerte: 250 V AC, 3 A, 100 VA ... -
Seite 10: Anschlussdiagramm
Erdungstestgerät EKX-4 LT | Technische Kurzbeschreibung Anschlussdiagramm info@timm-technology.de 27.12.2019 | V2.11 www.timm-technology.de 9 | 10... -
Seite 11: Kontakt
Erdungstestgerät EKX-4 LT | Technische Kurzbeschreibung Kontakt Sie möchten mit uns bezüglich Angebote, Vertrieb oder technischer Beratung in Verbindung treten? Unser Team ist unter folgenden Kontaktdaten gerne für Sie da. Dipl.-Ing. Andreas Brückner Dr. Alexander Zelck Inga Klemmer Vertriebsleiter International Technischer Support &...
