AKTIVE ELEMENTE
STEUER- UND ANZEIGEEINHEIT

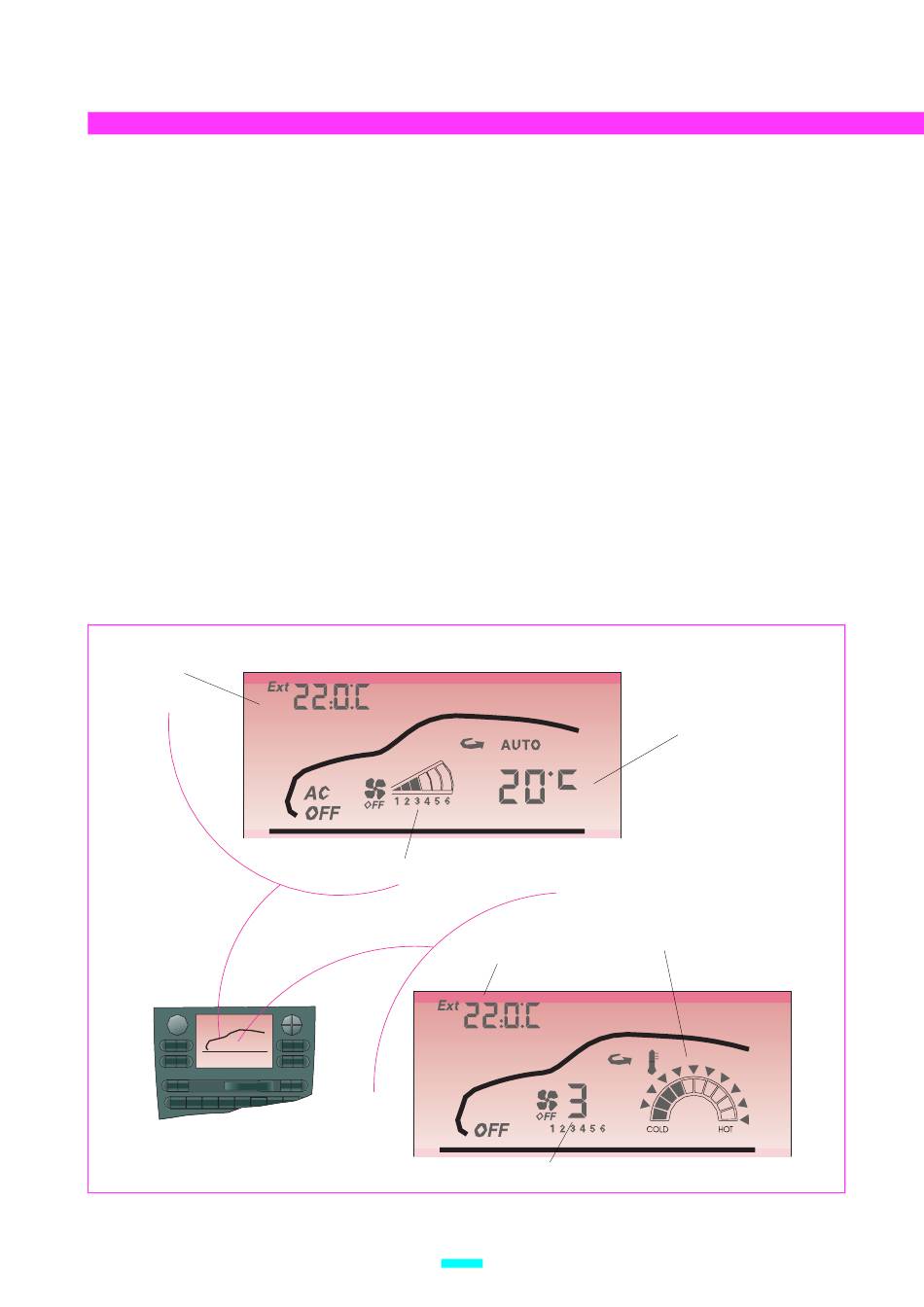

E87 - DISPLAY
Diese Einheit befindet sich in der Zentralkonsole und
zeichnet sich hauptsächlich wegen ihrer großen
Abmessungen aus, mit der eine große Anzahl von
Information angeboten werden kann, die gleichzeitig einfach
gelesen werden kann.
Das Display informiert über die Funktionsparameter der
Klimaautomatik oder der motorisierten Heizung, des
Radiokassettenspielers und des Bordcomputers.
Es gibt zwei Arten von Displays, die abhängig von der
Montage der Klimaautomatik oder der motorisierten Heizung
sind.
ANSTEUERUNG
Die auf die Klimaautomatik oder die motorisierte Heizung
bezogenen Displayzahlen werden gemäß der Information,
die der Datenbus (18 Kabel) vom Steuergerät des
Radiokassettenspielers aus sendet angesteuert.
Außentemperatur
Geschwindigkeitsstufe des Gebläses
Außentemperatur
Geschwindigkeitsstufe des Gebläses
21
Dafür erhält der Radiokassettenspieler vorher die präzise
Information durch einen anderen Datenbus (1 Kabel) von
dem Steuergerät der Klimaautomatik oder von der
motorisierten Heizung.
Die elektrische Versorgung des Displays wird auch von
dem Steuergerät des Radiokassettenspielers durchgeführt.
ERSATZFUNKTION
Im Fall einer Störung in der Kommunikation des
Datenbusses zwischen dem Radiokassettenspieler und dem
Steuergerät der Klimaautomatik oder der motorisierten
Heizung werden die Daten bezüglich dieser Aggregate nicht
mehr angezeigt.
Anmerkung: Im Falle eines Fehlers des Displays muß die
komplette Steuer- und Anzeigeeinheit E87 ersetzt werden.
KLIMAAUTOMATIK
MOTORISIERTE HEIZUNG
Temperaturstufe
Geforderte
Temperatur
D72-20
