Mobilex A/S
Grønlandsvej 5
DK-8660 Skanderborg
www.mobilex.dk

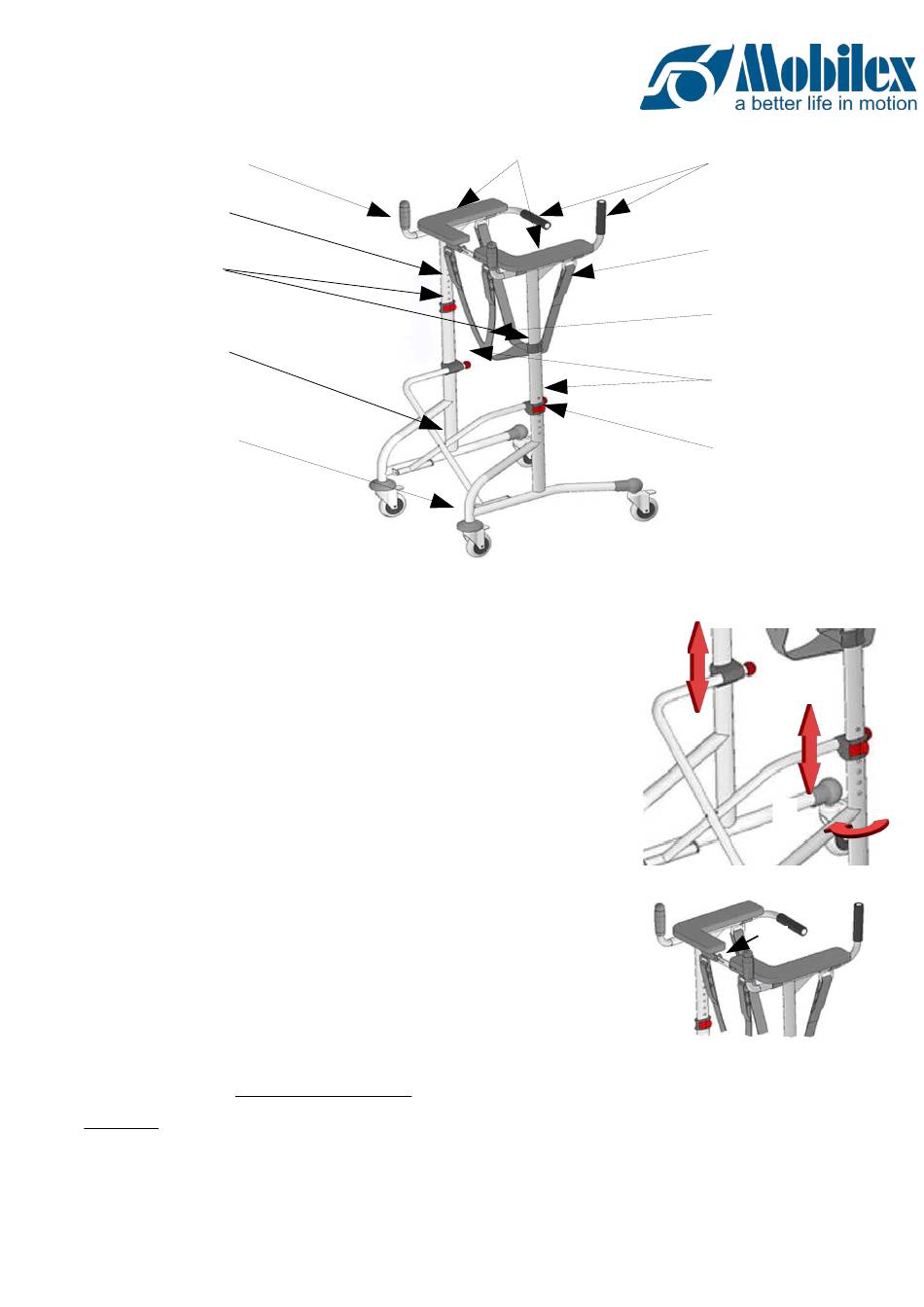

Winkelverstell-
bare Handgriffe
Löcher für die
Höheneinstellung
Clips für die
Höheneinstellung
Rahmenkreuz
4 Räder mit
Feststellbremse
Montagehinweise und Funktionsbeschreibung
Anfangskontrolle: Kontrollieren Sie anhand obiger Liste, ob alle Teile
vorhanden sind. Sollten Teile fehlen oder beschädigt sein, setzen Sie
sich bitte mit Ihrem Händler in Verbindung.
Öffnen/Schließen des Rahmens und Einstellung der Breite:
Öffnen Sie die Handschraube an der Verbindungsstrebe (D) und die
Clips an der oberen Verbindung des Rahmenkreuzes (A). Drücken Sie
das Rahmenkreuz nach oben oder unten (B), bis das Produkt auf die
gewünschte Breite eingestellt ist und die Feststellclips auf der Höhe
eines der Einstelllöcher am Rahmen liegen. Nun schließen Sie die Clips
wieder und achten darauf, dass die Noppen des linken und rechten
Clips an der gewünschten Höhe in den Einstelllöchern einrasten (C).
Ziehen Sie die Handschraube der Verbindungsstrebe (D) wieder an.
Anschließen der Armauflagen
Führen Sie das ovale Rohr mit den Armauflagen in die dafür
vorgesehenen Rahmenrohre (links und rechts) ein und stellen Sie
diese auf die gewünschte Höhe ein. Fügen Sie die beiden Teile der
Verbindungsstrebe (D) zusammen und fixieren Sie diese mit der dafür
vorgesehenen Fingerschraube.
Einstellen der Höhe der Armauflagen
Zum Verstellen der Höhe der Armauflagen, klappen Sie die
Polsterungen beidseitig hoch, lösen Sie die Verbindungsstrebe (D)
und klappen Sie diese nach hinten. Betätigen Sie nun den Knopf für
die Höheneinstellung und schieben Sie die Armauflage nach oben
oder unten auf die gewünschte Höhe. Wiederholen Sie die Prozedur
an der gegenüberliegenden Seite und achten Sie darauf, dass beide
Armauflagen immer auf dieselbe Höhe eingestellt sind.
HINWEIS ! Um die Breite des Gehtrainers zu verstellen oder um ihn zusammenzufalten, muss immer zuerst die
Fingerschraube an der Verbindungsstrebe (D) gelockert werden!
Rev. 29.09.21
Verbindungsstrebe
mit Handschraube
4 - 24
Armauflagen
UM-313001-04-MULTI_29092021.odt
Hochstellbare
Sicherheitsbügel
Sitzgurt
Einstellung
Unterstützender
Sitzgurt
Clips zur Breiten-
Einstellung
Löcher für die
Breiteneinstellung
B
A
B
D
C
A
