Assemblaggio
●

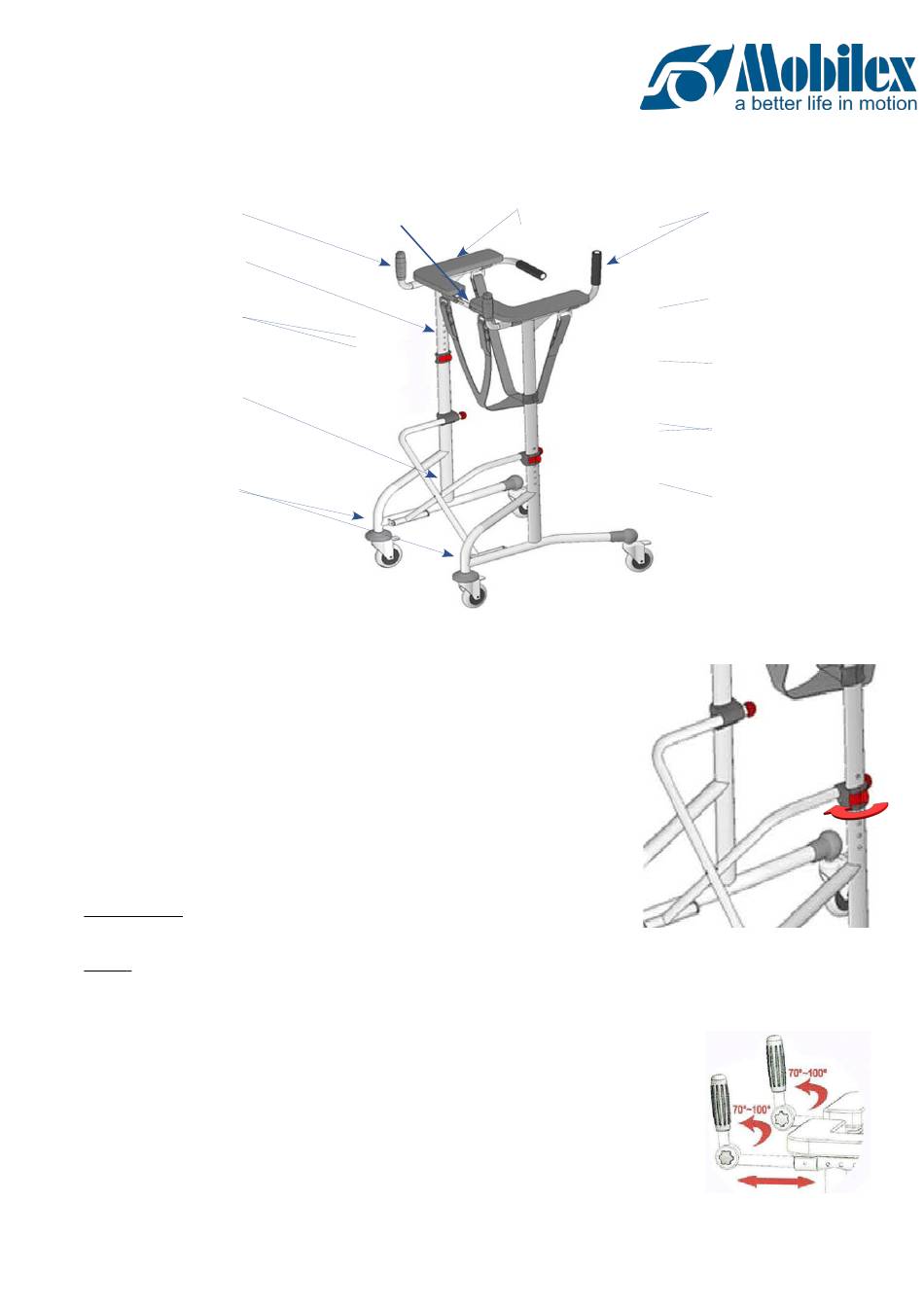

Controllo iniziale: controllate in base alla lista sopra descritta la
completezza della fornitura. In caso di parti mancanti o diffettose
contattate immediatamente il Vs. fornitore.
●
Apertura/chiusura del telaio e regolazione della larghezza:
Aprite la vite sulla barra di congiunzione (D) e le clips poste sulle parti
superiori della crociera (A). Regolate la larghezza del deambulatore
sollevando o abbassando le 2 parti superiori della crociera ponendo
attenzione che il bottone della clip coincida con uno dei fori sul telaio
(C). Chiudete le clips ed in seguito fissate la manopola sulla barra di
congiunzione (D).
●
Inserimento e regolazione dei poggiagomiti: Inserite il tubo
ovale del poggiagomiti nel relativo tubo del telaio destro e sinistro (il
pulsantino della clip deve essere rivolto all'esterno). Congiungete le
due parti della barra di congiunzione e fissate la manopola (D)
ATTENZIONE! I due poggiagomiti devono essere sempre regolati alla stessa
altezza!
NOTA : Per regolare la larghezza del deambulatore o per chiuderlo deve essere sempre allentata la manopola
sulla barra di congiunzione (D)!
Regolazione delle manopole
●
Per regolare l'inclinazione della maniglia allentate la manopola rossa e
regolate la maniglia sull'inclinazione desiderata. Fissate nuovamente la
manopola
rossa
l'operazione sull'altra maniglia.
●
Per regolare la lunghezza della maniglia premete sul bottoncino anteriore
posto sotto ai poggiagomiti e spostate la maniglia in avanti o indietro nella
posizione desiderata, facendo attenzione che il bottoncino vada a bloccarsi in
uno dei 4 fori di regolazione.
Rev. 29.09.21
barra di
connessione con
vite di fissaggio
per
bloccare
l'inclinazione
20 - 24
appoggia-gomiti
della
maniglia.
Ripetete
manopole ad ango
lazione variabile
barre di sicurezza
elevabili
fori per la regola
zione d'altezza
regolazione
imbragatura
imbragatura di
sostegno
clip per la regolazione
della larghezza
fori per la regolazione
della larghezza
A
B
UM-313001-04-MULTI_29092021.odt
A
C
