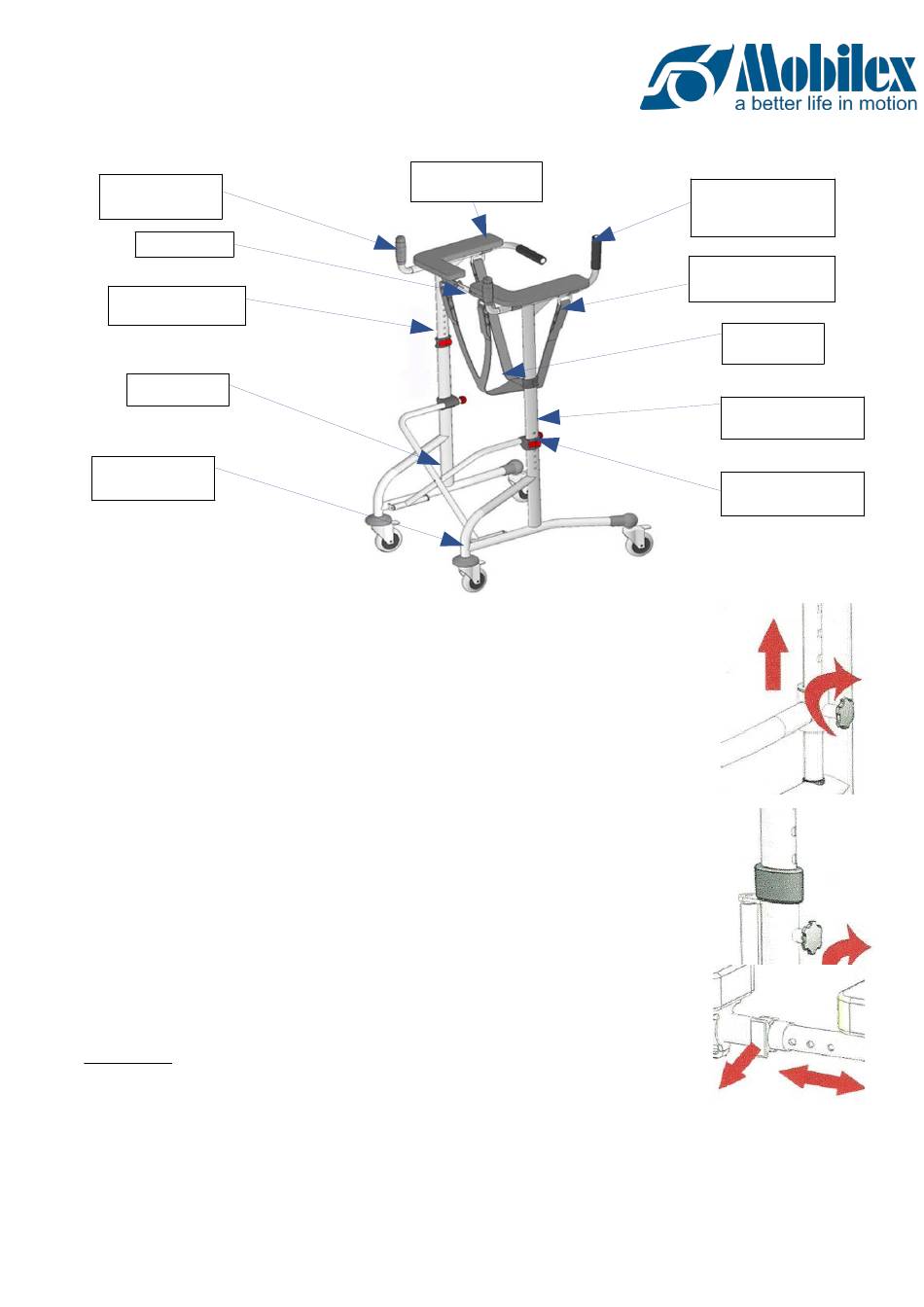

Vinkel indstillelig
håndtag
Rammelås
Højde indstillelig
håndtag
Ramme kryds
Fenderhjul med
fodbremse
Montagevejledning og funktionsbeskrivelse
●
Indledende kontrol Kontroller vha. ovenstående liste at der ikke mangler
noget. Hvis der mangler noget foretages der ikke yderligere montering. Kontakt
forhandleren af produktet.
●
Åbning/lukning af rammen og indstilling i bredden Pres den forreste del af
begge tværstænger nedad indtil justeringsgrebet når samme hul i begge sider. Drej på
begge greb i urets retning indtil den ønskede rammebredde opnås. Jo lavere hul der
vælges, jo bredere vil rammen blive. For at folde rammen sammen skal begge
justeringsgreb løsnes, træk derefter opad i begge tværstænger.
●
Samling/indstilling af armstøtten For at indstille side- og armstøtten i den
ønskede højde, lad tværstangen glide i det valgte hul på rammen. Vælg den ønskede
højde og stram højdejusteringsgrebet, så stangen er fikseret og stabil. Gentag
ovennævnte trin for at justere den anden side. For at få en anden højde, løsnes
grebene og indstilles som ovenfor.
●
Låsning af side og armstøtten Træk låsepalen ud fra dens position. Indsæt
røret med den smallere diameter, som findes på den ene side og armstøtte, ind i røret
med den større diameter. Indstil den anden side i samme højde og fastgør med
låsepalen.
ADVARSEL ! Side- og armstøtterne skal altid have samme højde!
Rev. 29.09.21
Side & Arm støtte
10 - 24
Højde indstillelig
sikkerhedshåndtag
Længde indstillelig
siddestøtte
Støttende
siddebælte
Bredde indstillelig
håndtag
Bredde indstillelig
huller
