C-14
Anschließen des SCSI-Schnittstellenkabels
Laufwerke vom Typ Scorpion 40 können in Verbindung mit
drei verschiedenen SCSI-Schnittstellentypen eingesetzt
werden: Ultra2 SCSI (LVD), SCSI „Wide" einseitig
abgeschlossen (16-bit) und SCSI „Narrow" einseitig
abgeschlossen (8-bit). Hierbei ist es in der Lage, selbständig
zu erkennen, ob es an einen LVD- oder einen einseitig
abgeschlossenen SCSI-Wide-Bus angeschlossen ist.
Hinweis: Der Einsatz des Scorpion 40 in einer SCSI-1-
Anschließen an einen 68poligen SCSI-Wide- oder LVD-Bus
Schalten Sie die Stromversorgung des Laufwerks und des
Computers vollständig ab, bevor Sie das Laufwerk an einen
LVD- oder einen SCSI-Wide-Bus anschließen. Verbinden Sie
anschließend das Schnittstellenkabel mit dem SCSI-
Schnittstellenanschluss an der Rückseite des Laufwerks
(siehe Abbildung 5).

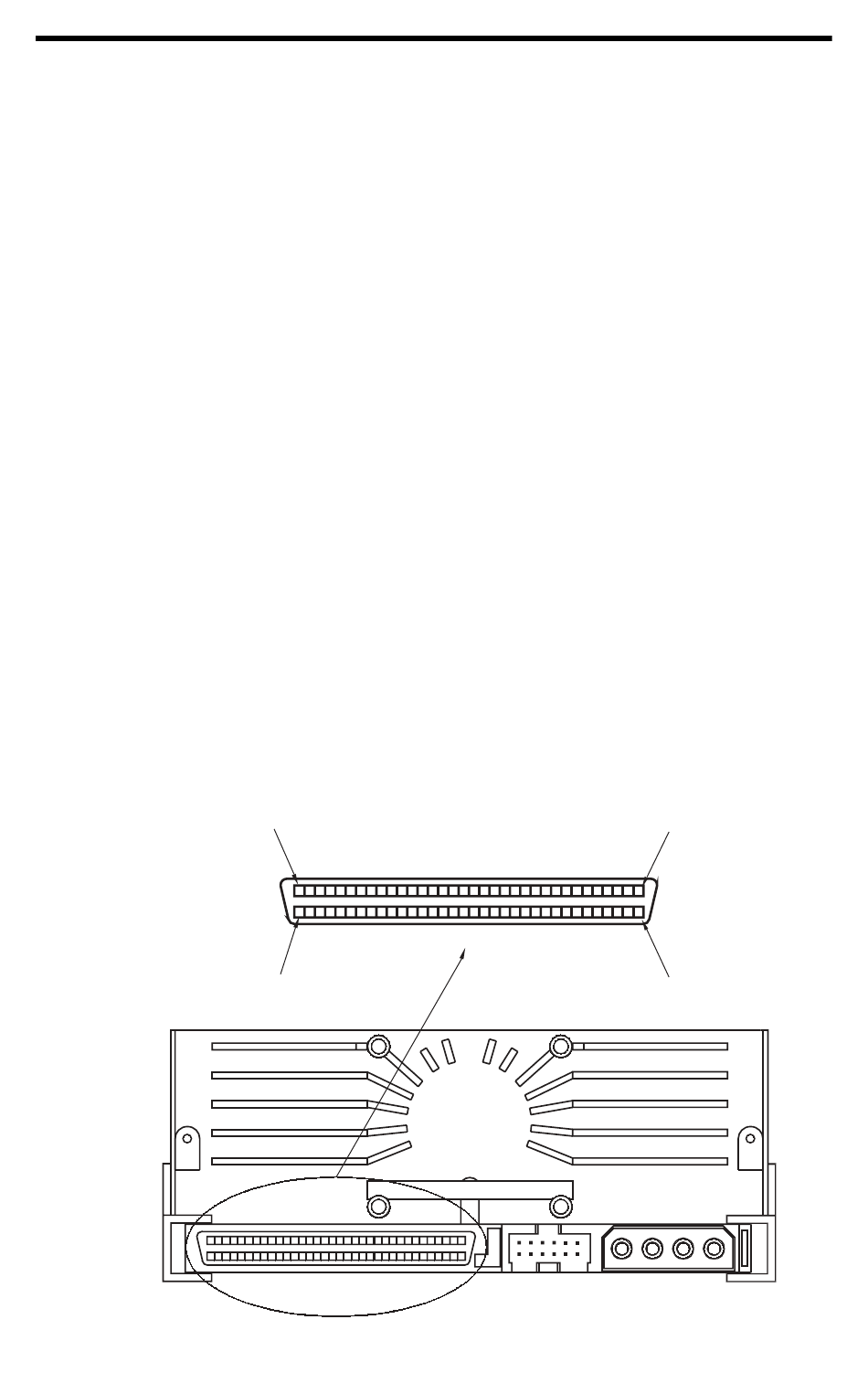

Abbildung 5
Schnittstellenanschlüsse des internen Scorpion 40
Pin 34
Pin 68
Scorpion 40 Installationshandbuch: Deutsch
Umgebung ist nicht möglich.
68poliger Ultra2 SCSI
High-Density-Anschluss
Pin 1
Pin 35
