Scorpion 40 Installationshandbuch: Deutsch
Einbau des Laufwerks in einem 5,25-Zoll-Laufwerkschacht
Für die Installation in einem 5,25-Zoll-Laufwerkschacht
benötigen Sie einen Einbausatz mit Montagebügel. Die
Montagebügel des 5,25-Zoll-Laufwerks weisen vier
Schraublöcher an der Unterseite und jeweils sechs
Schraublöcher an den Längsseiten auf (siehe Abbildung 4).

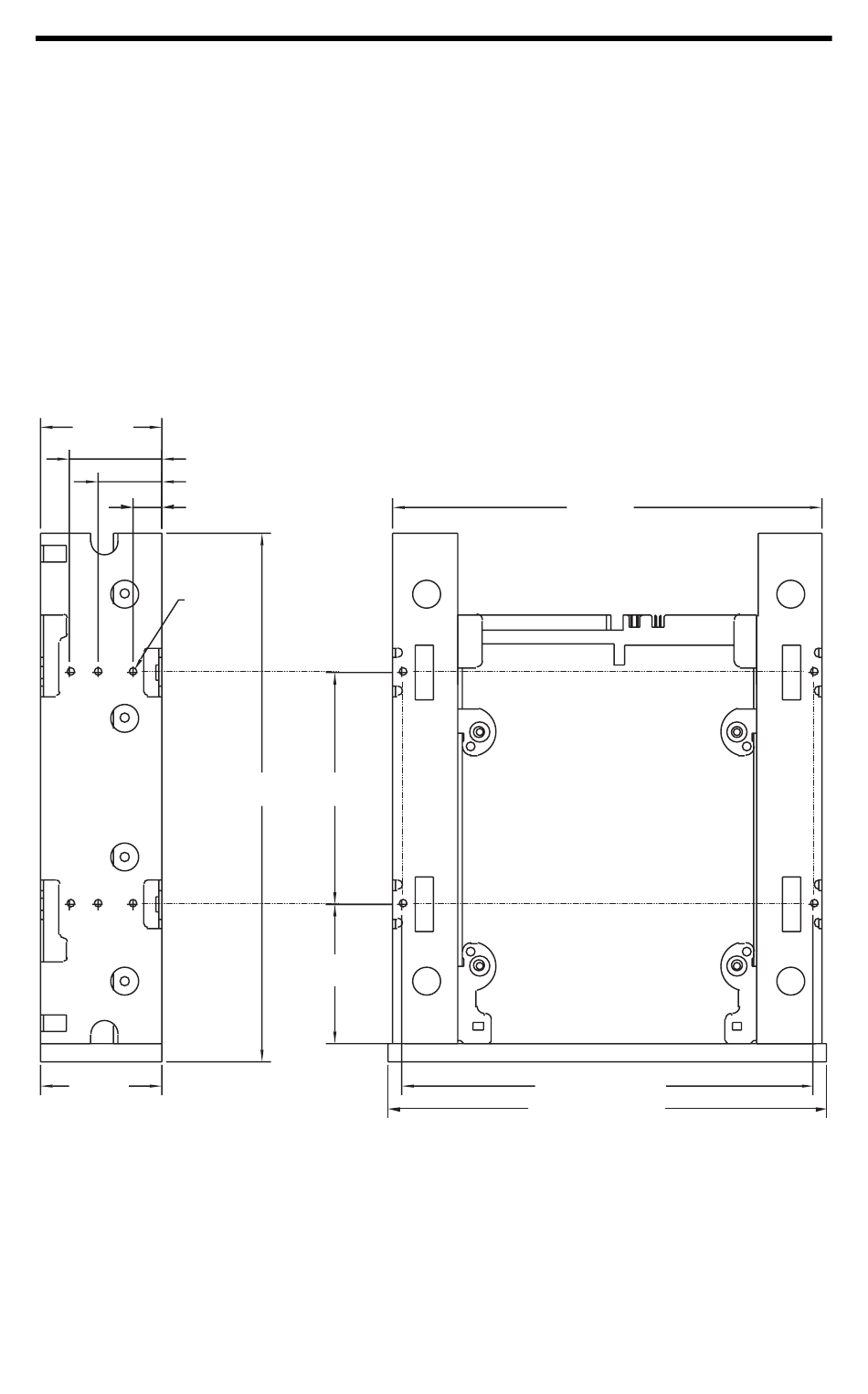

Abbildung 4
Positionen der Schraublöcher eines Scorpion 40-
Laufwerks in 5,25-Ausführung (mit Montagebügel)
41,3 mm
(1,63 Zoll)
31,5 mm (1,24 Zoll)
21,8 mm (0,86 Zoll)
9,9 mm (0,39 Zoll)
16-M3
41,2 mm
(1,62 Zoll)
Seitenansicht
Hinweis: Die Messtoleranz bei allen Maßen beträgt 0,25 mm (0,01 Zoll)
79,4 mm
174,6 mm
(3,13 Zoll)
(6,87 Zoll)
47,6 mm
(1,87 Zoll)
146 mm
(5,75 Zoll)
139,7 mm (5,50 Zoll)
149,1 mm (5,87 Zoll)
Unteransicht
C-13
