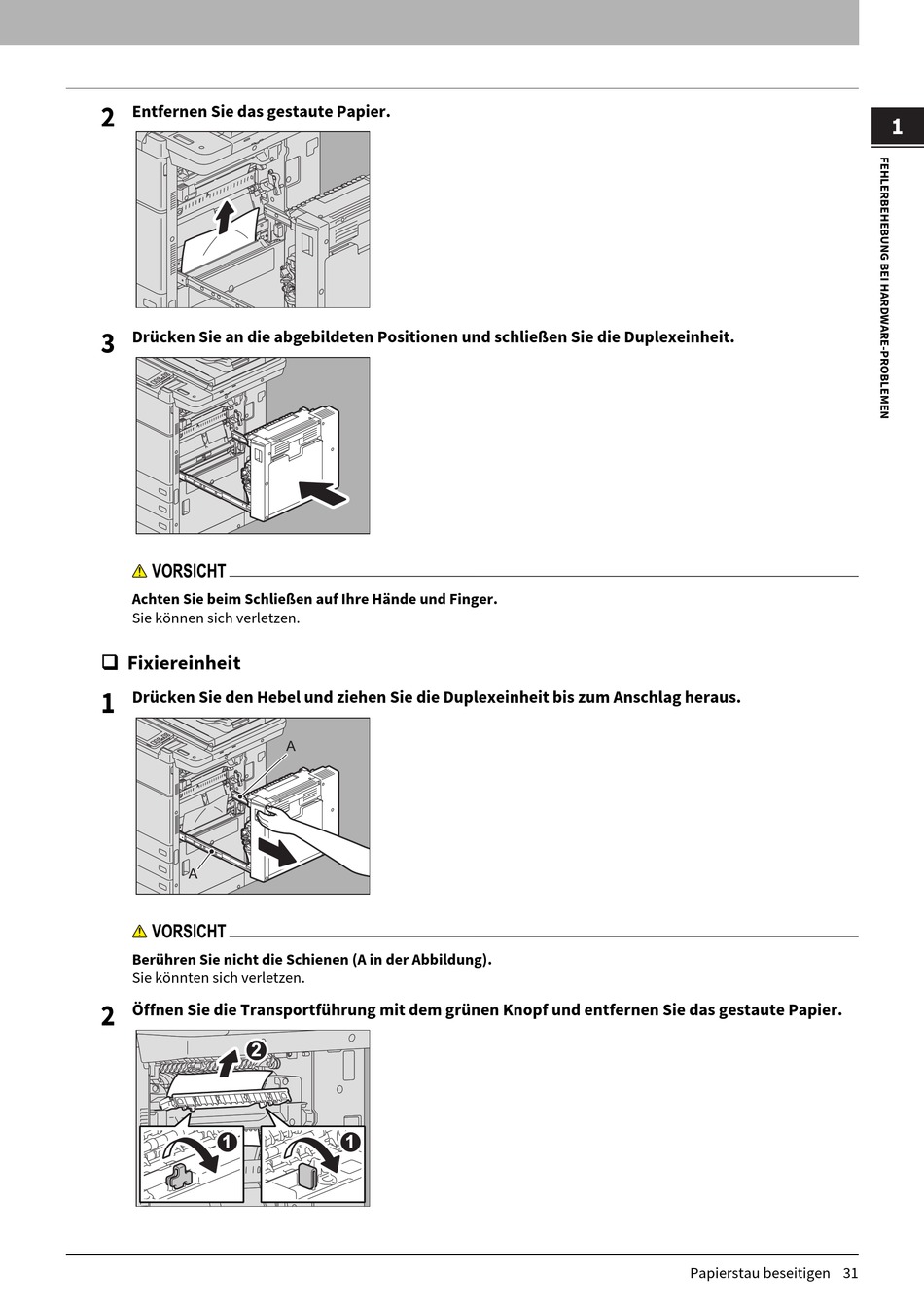

1.FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN
2 Entfernen Sie das gestaute Papier.
3 Drücken Sie an die abgebildeten Positionen und schließen Sie die Duplexeinheit.
Achten Sie beim Schließen auf Ihre Hände und Finger.
Sie können sich verletzen.
 Fixiereinheit
Drücken Sie den Hebel und ziehen Sie die Duplexeinheit bis zum Anschlag heraus.
1
A
Berühren Sie nicht die Schienen (A in der Abbildung).
Sie könnten sich verletzen.
Öffnen Sie die Transportführung mit dem grünen Knopf und entfernen Sie das gestaute Papier.
2
1 1
A
2 2
1 1
Papierstau beseitigen 31
