1.3. Bestimmungsgemäße Verwendung
Das Diagnosetool-Turbolader dient zur Prüfung von verschiedenen Drücken wie z.B. des Kurbelgehäuse-Innendrucks und des
Abgasgegendrucks sowie zur Prüfung der pneumatischen Ladedruckregelung an Verbrennungsmotoren.
Warnung
Gefahr durch bestimmungswidrige Verwendung.
Jede bestimmungswidrige Verwendung und Missachtung von Sicherheits- und Bedienhinweisen kann zu folgenschweren
Fehlfunktionen sowie Personen- bzw. Sachschäden führen.
- Diagnosetool-Turbolader nur gemäß der bestimmungsgemäßen Verwendung einsetzen.
- Sämtliche Angaben der Bedienungsanleitung sind strikt einzuhalten.
1.4. Haftungsausschluss
Bei Nichtbeachtung der bestimmungsgemäßen Verwendung erlischt umgehend jeglicher Garantie- und Gewährleistungsanspruch
gegenüber dem Hersteller. Für Schäden oder Betriebsstörungen, die durch nicht bestimmungsgemäße Verwendung, Montagefehler
oder Nichtbeachtung der Bedienungsanleitung entstehen, wird keine Haftung übernommen.
1.5. Umgebungsbedingen
Das Diagnosetool-Turbolader ist nur für den gewerblichen Werkstatt-Bereich einzusetzen.
2.
Produktbeschreibung
Das Diagnosetool-Turbolader ermöglicht die schnelle und einfache mechanische Diagnose des Turboladerumfelds ohne OBD
Diagnosetester. Die drei erprobten Schnelltests bieten einen schnellen Überblick bei der Prüfung des Kurbelgehäusedrucks, des
Abgasgegendrucks und der pneumatischen Ladedruckregelung.

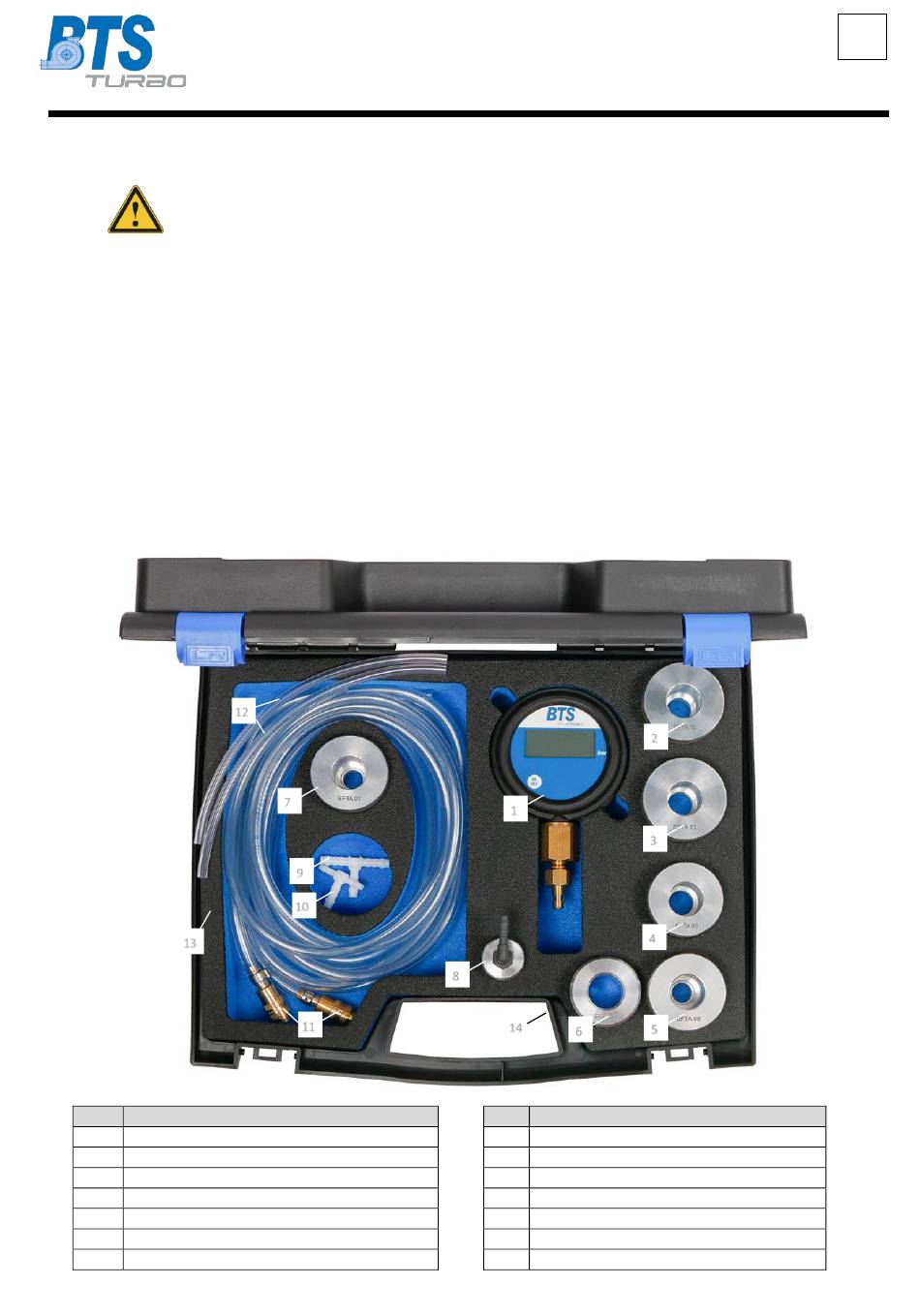

2.1. Werkzeugansicht
13
2.2. Lieferumfang
Pos.
Bezeichnung
1
Manometer mit DN5 Stecknippel
2
Adapter EFTA15
3
Adapter EFTA13
4
Adapter EFTA09
5
Adapter EFTA08
6
Adapter EFTA17
7
Adapter EFTA01
MESS02_V0.3_0822
Bedienungsanleitung
12
7
9
10
11
1
8
14
6
Pos.
Bezeichnung
8
Schlauch Anschlussadapter
9
T-Stück 6/6/6
10
T-Stück 4/6/4
11
Schlauch 2,5m mit Steckkupplung (2 Stück)
12
Schlauch 25cm (2 Stück)
13
Schaumstoffeinlage (gefräst)
14
Kunststoffkoffer
2
3
4
5
Seite 3 von 9
