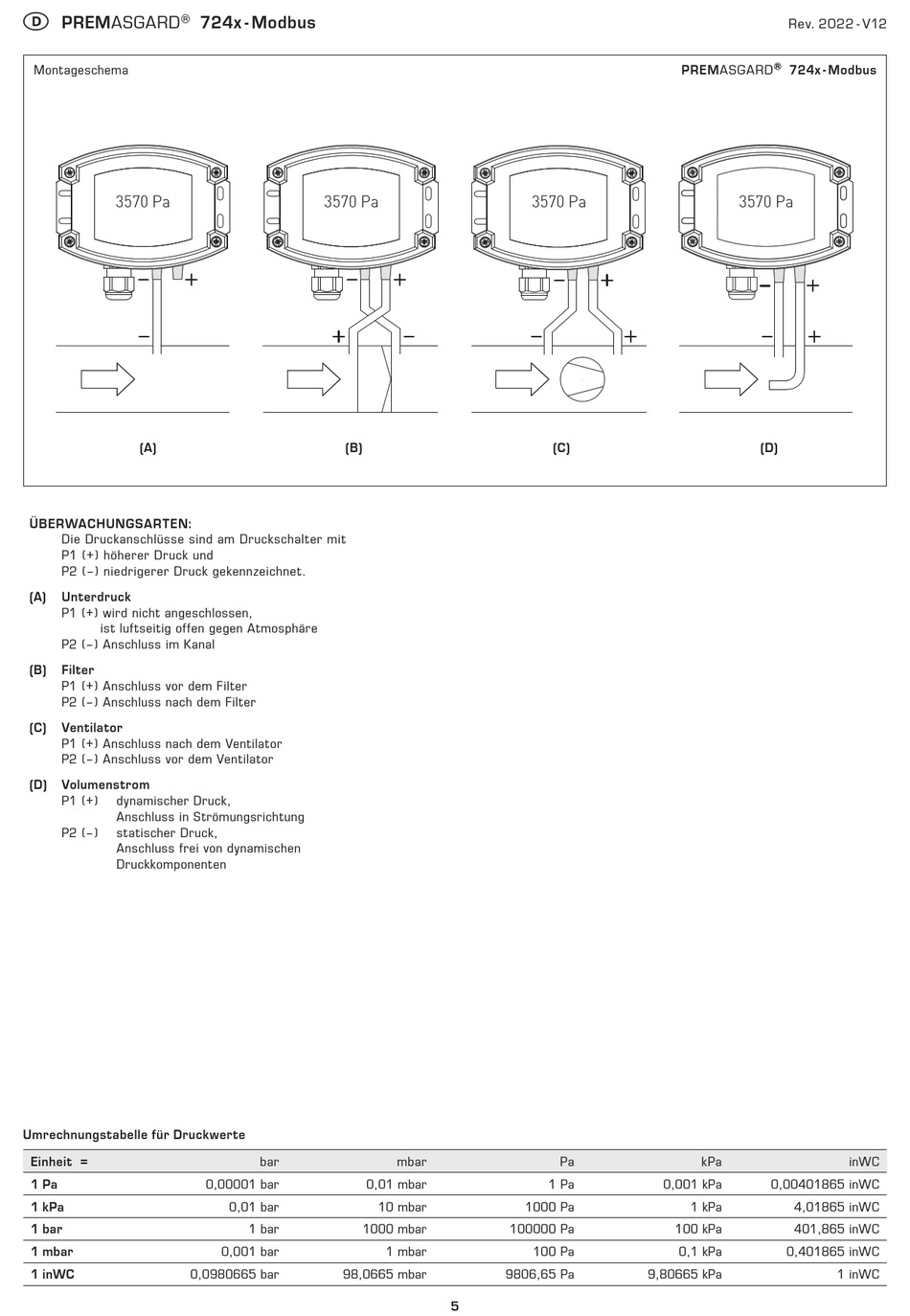

S+S REGELTECHNIK PREMASGARD 724 Modbus Serie Bedienungs- Und Montageanleitung Seite 5

D
®
PREMASGARD
Montageschema
3570 Pa
(A)
ÜBERWACHUNGSARTEN:
Die Druckanschlüsse sind am Druckschalter mit
P1 (+) höherer Druck und
P2 (–) niedrigerer Druck gekennzeichnet.
(A) Unterdruck
P1 (+) wird nicht angeschlossen,
ist luftseitig offen gegen Atmosphäre
P2 (–) Anschluss im Kanal
(B) Filter
P1 (+) Anschluss vor dem Filter
P2 (–) Anschluss nach dem Filter
(C) Ventilator
P1 (+) Anschluss nach dem Ventilator
P2 (–) Anschluss vor dem Ventilator
(D) Volumenstrom
P1 (+) dynamischer Druck,
Anschluss in Strömungsrichtung
P2 (–) statischer Druck,
Anschluss frei von dynamischen
Druckkomponenten
Umrechnungstabelle für Druckwerte
Einheit =
1 Pa
1 kPa
1 bar
1 mbar
1 inWC 0,0980665 bar
724x - Modbus
3570 Pa
(B)
bar
0,00001 bar 0,01 mbar
0,01 bar
1 bar 1000 mbar
0,001 bar
98,0665 mbar
3570 Pa
mbar
1 Pa
10 mbar 1000 Pa
100000 Pa
1 mbar 100 Pa
9806,65 Pa
5
PREMASGARD
(C)
Pa kPa
0,001 kPa
1 kPa
100 kPa
0,1 kPa
9,80665 kPa
Rev. 2022 - V12
®
724x - Modbus
3570 Pa
(D)
inWC
0,00401865 inWC
4,01865 inWC
401,865 inWC
0,401865 inWC
1 inWC
