D - INST ALLATION
1 - VERKABELUNG
• Die Schaltpläne befinden sich in:
- Abb. 6: Allgemeiner Schaltplan
- Abb. 7: Schaltplan für Verbindung zwischen Türsprechanlage und optionaler Stromversorgung, elektrischem
Türöffner und Torantrieb
• Sie können mit der Türsprechanlage einen Torantrieb oder einen elektrischen Türöffner verbinden und benutzen.
Der elektrische Türöffner muss einen mechanischen Speicher beinhalten und für seine Verkabelung wird eine
externe Stromversorgung benötigt (nicht im Lieferumfang enthalten).
2 - INSTALLATION DER TÜRSPRECHANLAGE
- Abb. 6: Montage
1. Die Schraube unter der Türsprechanlage lösen, um die vordere Abdeckung abnehmen zu können.
Achtung:
- Das mitgelieferte Werkzeug verwenden und die Schraube der Türsprechanlage nicht mit der Hand
herausschrauben: Die Schraube muss nicht herausgenommen werden, um die Abdeckung der Türsprechanlage
zu entfernen.
- Beim Lockern der Schraube (entgegen den Uhrzeigersinn) dringt sie tiefer ein, anstelle herauszukommen: Das
ist normal. Die Schraube lockern, damit sie vollständig eindringt und die vordere Abdeckung der Türsprechenlage
freigegeben wird.
2. Die Türsprechanlage gemäß den Empfehlungen derAbb. 4 an die Wand schrauben.
3. Wenn Sie einen Türöffner oder einen Torantrieb anschließen möchten, verbinden Sie die Kabel unter Beachtung
des Schaltplans (Abb. 7)
Wichtig:
• Der maximale Abstand zwischen der Türsprechanlage und dem Türöffner bzw. dem elektrischen Türschloss
darf 50 m nicht überschreiten. Der Durchmesser des zu verwendenden Kabels beträgt 0,75 mm².
• Es wird geraten, einen Türöffner des Typs 12 V/1,1 A max. mit mechanischem Speicher WECA (Art.-Nr.
Extel 109021 oder 109031 oder Art.-Nr. 150011) zu verwenden.
• Das Produkt wurde mit Torantrieben von Thomson, Extel und Avidsen getestet und validiert; siehe Website
maisonic.fr

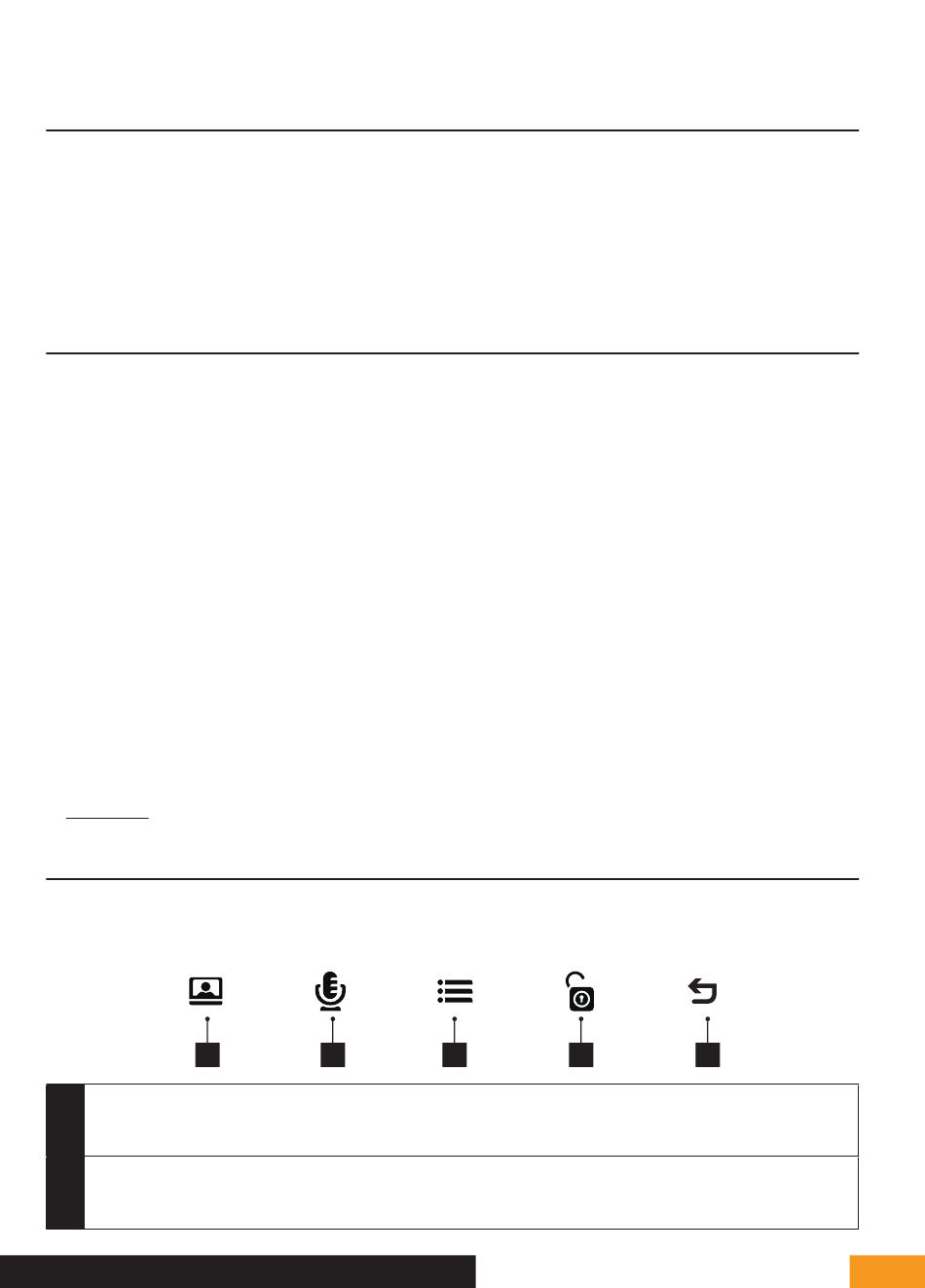

3 - FUNKTIONEN DER TASTEN
Die Videosprechanlage Extel Wave 2 wird über eine berührungsempfindliche Taste gesteuert. Die Funktion der Tasten ist je nach
Menü, in dem Sie sich befinden, unterschiedlich. Die Symbole unten am Monitor helfen Ihnen, ihre Verwendung zu verstehen.
1
Ausgeschalteter Monitor: Anzeige der Türsprechanlage
Menü: Pfeil links oder Pfeil oben
1
Während eines Anrufs: macht ein Foto
Während der Kommunikation: Einen Anruf entgegennehmen/beenden
Im Überwachungsmodus: Die Kommunikation starten
2
Menü: Pfeil rechts oder Pfeil unten
2
3
4
5
EXTEL - WAVE 2 - 720321
de - 3
