Extel LESLI Installations- Und Bedienungsanleitung
Verwandte Anleitungen für Extel LESLI
Inhaltszusammenfassung für Extel LESLI

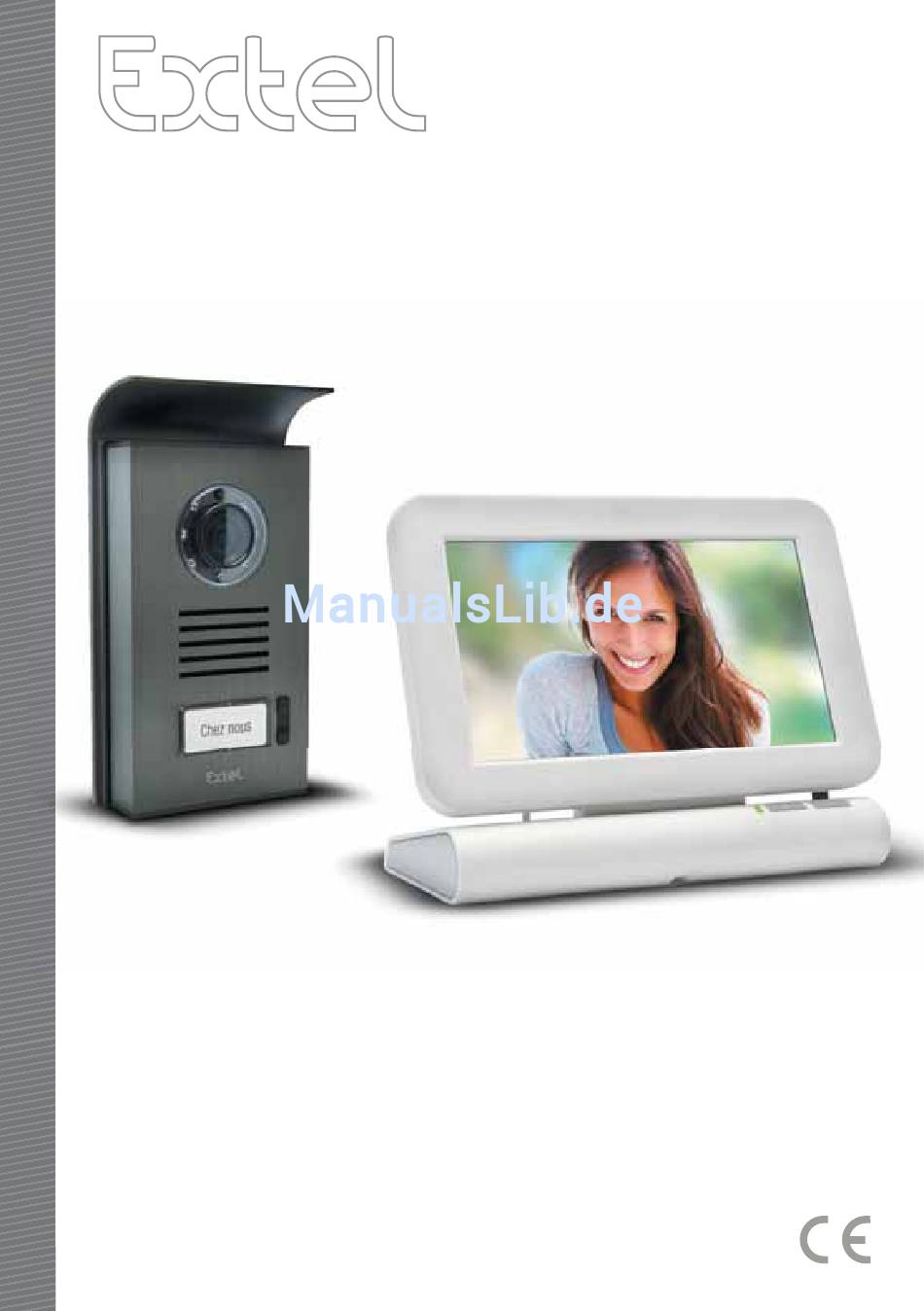

- Seite 1 LESLI Ed. 10/2015 V1 Type : WVDP-2C Guide d’installation et d’utilisation Manuale d’installazione e uso Instrucciones de uso e instalación Guia de instalação e de utilização Installation and user guide Installatie en Gebruiksaanwijzing Installation und Bedienungsanleitung...
- Seite 3 Fig. 4 Fig. 5 Fig. 6 CFI EXTEL LESLI - 10/2015...
- Seite 88 Versorgung d. Türsprechanlage (PL LESLI) e. Schaltschrank f. Mikro-SD-Karte g. Startseite und Bildschirm im Stand-By-Modus OPTIONEN ......................S. 13 TECHNISCHE UNTERSTÜTZUNG - GARANTIE ....S. 13 SICHERHEITSMASSNAHMEN ............S. 14 KONFORMITÄTSERKLÄRUNG ..........ANHANG CFI EXTEL LESLI - 10/2015...
-
Seite 89: Sicherheitshinweise
1. LED-Anzeige / Orange: Am Laden / Orange blinkend: Nicht gelesene Nachrichten / Grün: Batterie 100% aufgela- den / Grün blinkend: Modus Stumm 2. Taste zum Abschalten des Mikrofons am Monitor 3. Taste zur Verlängerung der Gesprächsdauer 4. Mikro 5. Antenne 6. Taste Start/Stopp des Monitors 7. Reset 8. Mikro-SD-Kartenleser CFI EXTEL LESLI - 10/2015... -
Seite 90: Türsprechanlage
Hindernissen zwischen Ihrem Schaltkasten und Ihrem Haus, insbesondere ist ein Kontakt zwischen der Antenne und Blättern oder Zweigen eines Baums zu vermeiden. Sie ist ebenso in ausreichender Höhe (ca. 1,60m vom Boden) und in vertikaler Position zu platzieren, um die bestmöglichen Ergebnisse zu erzielen. CFI EXTEL LESLI - 10/2015... -
Seite 91: Installation Des Monitors
Achtung: Wenn Sie vor der Installation einen Test Ihres Bildtelefons durchführen (Test über kurze Distanz), halten Sie bitte einen Mindestabstand zwischen Monitor und Türsprechanlage von ca. 3m ein (Gefahr der Sättigung). Stellen Sie ebenfalls den Monitor auf einer geraden Oberfl äche ab. CFI EXTEL LESLI - 10/2015... -
Seite 92: Aufnahme Über Den Monitor (Mikro-Sd-Karte Unbedingt Erforderlich)
- Drücken Sie bei einem Gespräch auf die Taste d. Installation mit optionaler Kamera zur Videoüberwachung (bis zu 3 Kameras) Suchen Sie einen geeigneten Platz für die Installation der Kamera aus. Im Rahmen des Möglichen sollte Ihr System CFI EXTEL LESLI - 10/2015... -
Seite 93: Überwachung
Wichtig: Dieses Gerät hat im freien Feld eine Reichweite von ca. 300m. Jedoch kann diese Reichweite je nach Umgebung erheblich eingeschränkt sein (Funkstörungen in der Nähe, ...) 6. EINSTELLUNGEN DES BILDTELEFONS Sie gelangen zu den Monitoreinstellungen, indem Sie das Icon im Menü drücken CFI EXTEL LESLI - 10/2015... -
Seite 94: Einstellungen Der Türsprechanlage Und Der Kameras (Wenn Sie Diese Installiert Haben)
, um die Komponente ihrer Wahl zu paaren. Sie haben 30 Sekunden Zeit, um durch das Drücken der Pairing-Taste am Netzkabel der Kamera das Pairing zu bestätigen (Abb. CAM LESLI). Das System bestätigt das Pairing, in dem es "GEPAART" oder "PAARUNG FEHLGESCHLAGEN" anzeigt. -
Seite 95: Einstellungen Der Aufzeichnung
• Der Benutzer kann die Aufnahme manuell beenden. Die Aufnahme stoppt nach 10 Minuten, wenn der Benutzer diese nicht selbst stoppt. 2. Einstellung der Sensibilität der Bewegungssensoren: Stellen Sie die Sensibilität mit dem Cursor unter dem Pik- togramm der Kamera Ihrer Wahl ein. CFI EXTEL LESLI - 10/2015... - Seite 96 Kamera aus, indem Sie die abzudeckenden Bereiche berühren (2), berühren Sie sie nochmal, um sie freizugeben (3), drücken Sie auf das Icon oben rechts auf dem Bildschirm (1), um zu bestätigen und das Parametriermenü zu verlassen. CFI EXTEL LESLI - 10/2015...
-
Seite 97: Aufzeichnungsverlauf
5. Einstellung der Sprache: Englisch, Französisch oder Italienisch. Das Ändern der Sprache führt zu einem Zurück- setzen der Einstellungen auf die Standardeinstellungen. e. Einstellung der Klingel: Drücken Sie auf die Note, um sich verschiedene Melodien anzuhören. Die zuletzt angehörte Melodie wird auto- matisch bestätigt. f. Einstellungen des Digitalzooms: CFI EXTEL LESLI - 10/2015... -
Seite 98: Durchlaufen Der Aktiven Kameras
Türsprechanlage (PL LESLI) • Referenz: 820278 • Abmessungen: 185 x 100 x 50 mm • Betriebstemperatur: ca. -10°C bis +40°C • Kamera: C-MOS • Blickwinkel: H 62° V 42° • Sensibilität: 4 Lux • Schutzklasse: IP 44 CFI EXTEL LESLI - 10/2015... -
Seite 99: Schaltschrank
Türöff- Batterien Ext. nein Stromv. Logo EXTEL für 5 Min. CAM LESLI für 5 Min. Türsprechanlage für 5 Min. CAM LESLI und Türsprech- anlage für 5 Min. Logo EXTEL für 5 Min. Logo EXTEL für 5 Min. Türsprechanlage für 5 Min. -
Seite 100: Optionen
8. OPTIONEN • Kameras zur Videoüberwachung CAM LESLI. Möglichkeit, 3 zusätzliche Kameras hinzuzufügen • Alle elektrischen Extel-Verschlussklappen • Alle Extel-Elektroschlösser • Alle Extel-Motorisierungen • Stromversorgung 12V~ WETR14602 SER.R1 9. TECHNISCHE UNTERSTÜTZUNG - GARANTIE Störung Ursache Lösungen • Kein Betrieb • Keine Stromversorgung •... -
Seite 101: Sicherheitsmassnahmen
ACHTUNG Nutzung und Wartung (Reparatur) hin. Weist den Benutzer auf das Vorliegen von "Gefährlicher Spannung" hin, die nicht durch Isolierungen im Gehäuse verbleibt und so wesentlich ist, dass für Personen die Gefahr eines Stromschlags besteht. CFI EXTEL LESLI - 10/2015... - Seite 102 CFI EXTEL LESLI - 10/2015...
- Seite 103 CFI EXTEL LESLI - 10/2015...
- Seite 104 France Service 0,35 € / min 0 892 350 069 + prix appel Italia : +39 02 96488273 assistenza@cfi-extel.com España : +34 902 109 819 sat-hotline@cfi-extel.com BE-NL-LU-DE-CH-AT : +352 26302353 sav@benelom.com Printed in P.R.C. www.cfi -extel.com, & Découvrez nos produits sur :...
